AÇIKLAMA:

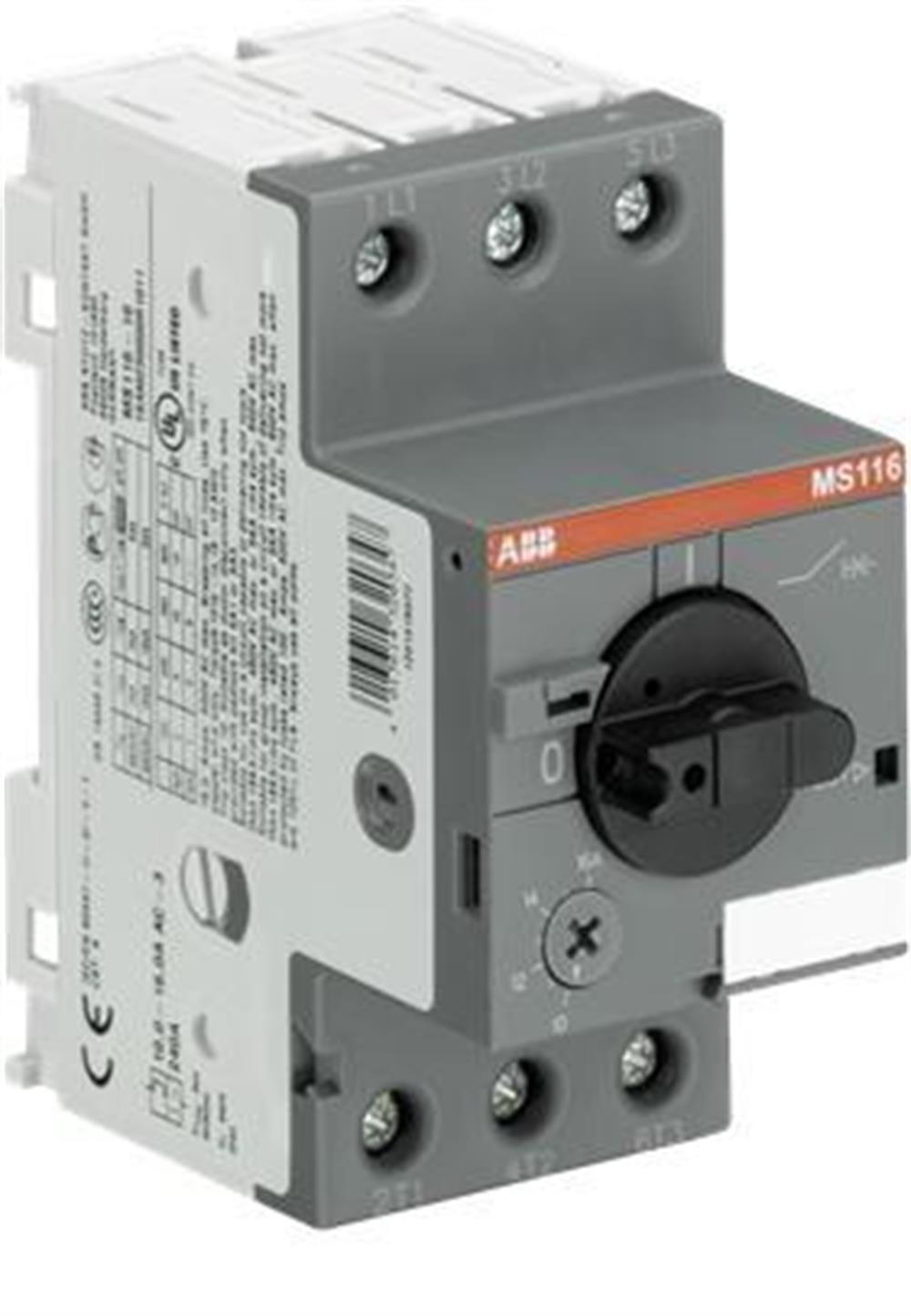

-MS116-1.6 manuel motor yol vericisi (motor koruma devre kesici veya manuel motor koruyucu olarak da bilinir), nominal çalışma akımı Ie = 1,6 A olan kompakt bir 45 mm genişlikli cihazdır.

-Bu cihaz motorları manuel olarak açmak ve kapatmak için kullanılır.

-kısa devre, aşırı yük ve faz arızalarından sigortaya ihtiyaç duymadan güvenilir bir şekilde korumak için. Manuel motor yol vericisi, 400 VAC ve açma sınıfı 10A'da nominal servis kısa devre kesme kapasitesi Ics = 50 kA sunar.

Diğer özellikler:

-Dahili bağlantı kesme fonksiyonu, sıcaklık telafisi, tripsiz mekanizma ve açık bir anahtar konumu göstergesine sahip bir döner koldur.

-Manuel motor yol verici üç ve tek fazlı uygulamalar için uygundur.

-Yardımcı kontaklar, sinyal kontakları, düşük gerilim bültenleri, şönt açma, 3 fazlı baralar



Boyutlar:

Ürün Net Genişliği:45 mm

Ürün Net Yüksekliği:90 mm

Ürün Net Derinliği / Uzunluğu:85.6 mm (milimetre)

Ürün Net Ağırlığı:0.265 kilo

Teknik

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):

(230 V AC) 50 kA

(400 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 30 kA

(690 V AC) 30 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 100 kA

(690 V AC) 100 kA

Anlık Kısa Devre Akım Ayarı (I i ):20 A

Ayar Aralığı:1.0 ... 1.6 A

Nominal Çalışma Gücü AC-3 (P e ):(400 V) Üç Fazlı 0.55 kW

Nominal Çalışma Gerilimi:Ana Devre 690 V AC

Nominal Çalışma Akımı (I e ):1.6 A

Nominal Çalışma Akımı AC-3 (I e ):1.6 A

Nominal Frekans (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp ):Ana Devre 6 kV

Nominal İzolasyon Gerilimi (U i ):690 V

Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 0.6 ... 1.7 W

Kutup sayısı:3

Geleneksel Serbest Hava Termal Akımı ( Ith ):Ana Devre 1.6 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi:3

Elektriksel Dayanıklılık:100000 döngü

Mekanik Dayanıklılık:100000 döngü

Terminal Türü:Vidalı Klemensler

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1 / 2x 1 ... 4 mm²

Sıkma Torku:Ana Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu:Ana Devre 9 mm

Tavsiye Edilen Tornavida:Pozidriv 2

Montaj konumu:Pozisyon 1 ila 6

DIN Rayına montaj:

TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc. IEC 60715'e göre

Minimum Montaj Mesafesi:

Elektriksel İletkenlik, Yatay - 400 V 0 mm'ye kadar

Elektriksel İletkenlik, Yatay - 690 V'a kadar 1.5 mm

Elektriksel İletkenlik, Dikey 75 mm

Diğer Cihazlar Aynı Tip, Yatay 0 mm

Diğer Cihazlar Aynı Tip, Dikey 150 mm

Aktüatör Tipi:Döner Sap

Kontakt Pozisyon Göstergesi:AÇIK KAPALI

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Kısa Devre Akım Değeri (SCCR):

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (480 V AC) 30 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (600 V AC) 5 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Motor Bağlantısı Kesme (480 V AC) 30 kA

UL Listesinde Yer Alan Herhangi Bir Sigorta veya Devre Kesici, Motor Bağlantısı Kesme (600 V AC) 5 kA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC

Amper Derecesi UL / CSA:1.6 A

Beygir Gücü Sınıfı UL / CSA:(440 ... 480 V AC) Üç Fazlı 0,75 Hp

(550 ... 600 V AC) Üç Fazlı 0,75 Hp

Tam Yük Amper Motor Kullanımı:

(200 V AC) Üç Fazlı 1.6 A

(208 V AC) Üç Fazlı 1.6 A

(220 ... 240 V AC) Üç Fazlı 1.6 A

(440 ... 480 V AC) Üç Fazlı 1.6 A

(550 ... 600 V AC) Üç Fazlı 1.6 A

Kilitli Rotor Amperleri:

(200 V AC) Üç Faz 9,6 A

(208 V AC) Üç Faz 9,6 A

(220 ... 240 V AC) Üç Faz 9,6 A

(440 ... 480 V AC) Üç Faz 9,6 A

(550 ... 600 V AC) Üç Faz 9,6 A

Talimatlar ve Kılavuzlar: 2CDC131011M6802

Talimatlar ve Kılavuzlar (Bölüm 2): 2CDC131060M0202
