AÇIKLAMA:



Genel bilgi

Genişletilmiş Ürün Tipi:MS132-1.6

Ürün kimliği:1SAM350000R1006

EAN:4013614400063

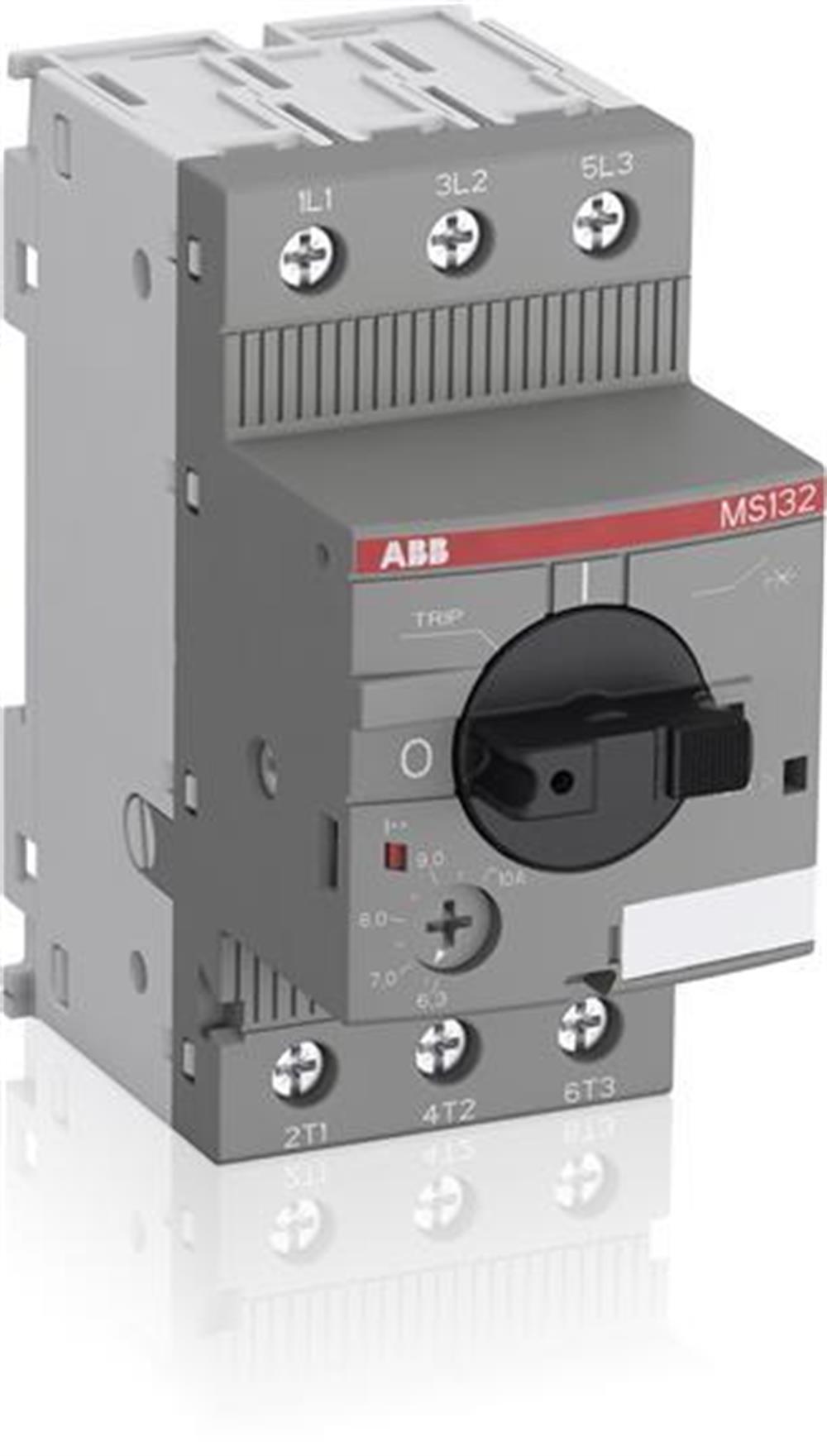

Katalog Açıklaması:MS132-1.6 Manuel Motor Başlatıcı

Uzun Açıklama:MS132-1.6 manuel motor yol verici (motor koruma devre kesicisi veya manuel motor koruyucu olarak da bilinir), Ie = 1,60 A nominal çalışma akımına sahip, 45 mm genişliğinde kompakt bir cihazdır. Bu cihaz, motorları manuel olarak açmak ve kapatmak için kullanılır ve kısa devrelerden, aşırı yükten ve faz arızalarından güvenli bir şekilde ve sigortaya ihtiyaç duymadan korumak için. Manuel motor yol verici, nominal servis kısa devre kesme kapasitesi Ics = 100 kA, 400 VAC'de ve açma sınıfı 10 sunar. Diğer özellikler, yerleşik bağlantı kesme işlevi, sıcaklık telafisi, tetikleme mekanizması ve açık anahtarlı bir döner koldur. konum göstergesi. Manuel motor yol verici, üç ve tek fazlı uygulamalar için uygundur. Yetkisiz değişikliklere karşı koruma sağlamak için tutamak kilitlenebilir. Yardımcı kontaklar, sinyal kontakları, düşük gerilim salıcıları,

Boyutlar

Ürün Net Genişliği:45 mm

Ürün Net Yüksekliği:90 mm

Ürün Net Derinliği / Uzunluğu:86,75 mm

Ürün Net Ağırlığı:0,265 kg

Teknik

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):

(230 V AC) 100 kA

(250 V DC) 10 kA Serisinde 3 Kutup

(400 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 100 kA

(690 V AC) 100 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 100 kA

(690 V AC) 100 kA

Anma Anlık Kısa Devre Akımı Ayarı (I i ): 20 A

Ayar Aralığı: 1,0 ... 1,6 A

Anma Çalışma Gücü AC-3 (P e ): (400 V) Üç Fazlı 0,55 kW

Anma Çalışma Gerilimi:

Ana Devre 690 V AC

Ana Devre 250 V DC

Anma Çalışma Akımı (I e ):1,6 A

Anma Çalışma Akımı AC-3 (I e ):1,6 A

Anma Çalışma Akımı DC-5 (I e ):1,6 A

Anma Frekansı (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i ):690 V

Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 0,6 ... 1,7 W

Kutup sayısı:3

Konvansiyonel Serbest Hava Termal Akımı (I th ):Ana Devre 1.6 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi:3

Elektriksel Dayanıklılık:50000 döngü

Mekanik Dayanıklılık:100000 döngü

Terminal Tipi:Vidalı Terminaller

Bağlantı Kapasitesi Ana Devresi:Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1 / 2x 1 ... 4 mm²

Sıkma Torku:Ana Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu:Ana Devre 9 mm

Önerilen Tornavida:Pozidriv 2

Montaj konumu:Pozisyon 1 ila 6

DIN Rayına Montaj:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc. IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) göre. IEC 60715'e göre

Minimum Montaj Mesafesi:

Elektrik İletken Kartı, Yatay - 400 V 0 mm'ye kadar

Elektrik İletken Kartı, Yatay - 690 V'a kadar 1,5 mm

Elektrik İletken Kartı, Dikey 75 mm

Diğer Cihaz Aynı Tip, Yatay 0 mm

Diğer Cihaz Aynı Tip, Dikey 150 mm

Aktüatör Tipi:Döner Kulp

Kontak Pozisyon Göstergesi:

AÇIK / KAPALI / SEYAHAT

Standartlar:IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Uyarılar:S1-M3-xx besleyici bloğu ile birlikte UL508 Kendinden Korumalı Kombinasyon Motor Kontrol Cihazı (Tip E)

Teknik UL / CSA

Kısa Devre Akım Derecesi (SCCR):

Manuel Kendinden Korumalı Kombinasyon Kontrol Cihazları (Tip E), (480Y / 277 V AC) 65 kA

Manuel Kendinden Korumalı Kombinasyon Kontrol Cihazları (Tip E), (600Y / 347 V AC) 47 kA Tüm

UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumlar (480 V AC) 65 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumları (600 V AC) 47 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Motor Bağlantısını Kesme (480 V AC) 65 kA

Herhangi bir UL Listeli Sigortalar veya Devre -Kesiciler, Motor Bağlantısını Kesme (600 V AC) 47 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumlarında Kademe İletken Koruması (480 V AC) 65 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumlarında Kademe İletken Koruması ( 600 V AC) 47 kA

Maksimum Çalışma Gerilimi UL / CSA:

Ana Devre 600 V AC

Amper Derecesi UL / CSA:1,6 A

Beygir Gücü Derecesi UL / CSA:

(440 ... 480 V AC) Üç Faz 0.75 Hp

(550 ... 600 V AC) Üç Faz 0.75 Hp

Tam Yük Amper Motor Kullanımı:

(200 V AC) Üç Faz 1,6 A

(208 V AC) Üç Faz 1,6 A

(220 ... 240 V AC) Üç Faz 1,6 A

(440 ... 480 V AC) Üç Faz 1,6 A

Kilitli Rotor Amperleri:

(200 V AC) Üç Faz 9,6 A

(208 V AC) Üç Faz 9,6 A

(220 ... 240 V AC) Üç Faz 9,6 A

(440 ... 480 V AC) Üç Faz 9,6 A

(550 ... 600 V AC) Üç Faz 9,6 A

Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 1,6 A

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-12 AWG

Bükülü 1 / 2x 16-12 AWG

Sıkma Torku UL / CSA:Ana Devre 10 ... 12 inç · lb

Çevre

Ortam hava sıcaklığı:

Muhafaza Çevresi 0 ... +40 ° C

Çalışma -25 ... +70 ° C

Çalışma Telafisi -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:Evet

İzin Verilen Maksimum Çalışma Yüksekliği:2000 m

Şok acc. IEC 60068-2-27'ye göre:11 ms Darbe 25g

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre:5 g / 3 ... 150 Hz

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca



Veri Sayfası, Teknik Bilgiler:2CDC131021D0201

Talimatlar ve Kılavuzlar:

2CDC131022M6802

2CDC131060M0202

Zaman-Akım Karakteristik Eğrisi:1SAM300505F0106

I²t Karakteristiği:

1SAM300507F0001

1SAM300507F0003

Kesme Akımı Karakteristiği:

1SAM300508F0001

1SAM300508F0003

Boyut Şeması:

1SAM300402F0001
