AÇIKLAMA:

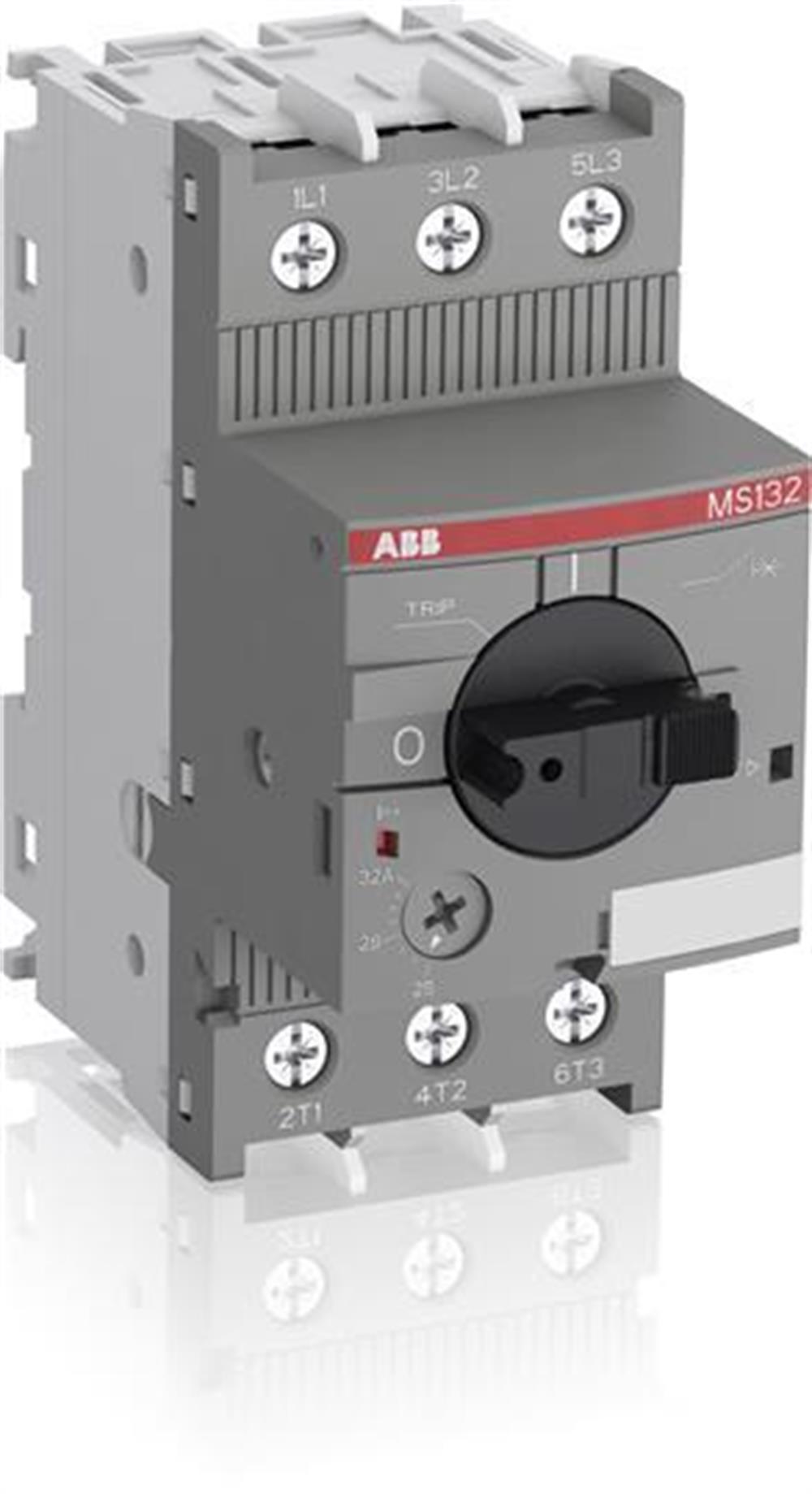

MS132-32 manuel motor yol vericisi (motor koruma devresi veya manuel motor koruyucusu olarak da bilinir), nominal çalışma akımı Ie = 32,0 A olan kompakt bir 45 mm genişlikli cihazdır.  Bu cihaz motorları manuel olarak açmak ve kapatmak için kullanılır.  kısa devre, aşırı yük ve faz arızalarından sigortaya ihtiyaç duymadan güvenilir bir şekilde korumak için.  Manuel motor yol vericisi, 400 VAC ve açma sınıfı 10'da nominal servis kısa devre kesme işlemi Ics = 25 kA sunar.  Diğer özellikler, dahili bağlantı kesme işlevi, sıcaklık telafisi, üç boyutlu mekanizma ve açık anahtarlı bir döner koldur.  konum göstergesi.  Manuel motor yol verici üç ve tek fazlı uygulamalar için uygundur.  Tutamaç, yetkisizleştirmeklere karşı korumak için kilitlenebilir.  Yardımcı kontaklar, sinyal kontakları, düşük voltaj salınımları, şönt açmaları,



Boyutlar

Ürün Net Genişliği:  45 mm

Ürün Net Yüksekliği:  97,8 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:  86.55 mm (milimetre)

Ürün Net Ağırlığı:  0,31 kg

Teknik

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(230 V AC) 25 kA

(250 V DC) 3 Serisi 10 kA

(400 V AC) 25 kA

(440 V AC) 20 kA

(500 V AC) 10 kA

(690 V AC) 3 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(230 V AC) 50 kA

(400 V AC) 50 kA

(440 V AC) 20 kA

(500 V AC) 10 kA

(690 V AC) 3 kA

Anlık Kısa Devre Akım Ayarı (I i):  480 A

Ayar Aralığı:  25 ... 32 A

Nominal Çalışma Gücü AC-3 (PE):  (400 V) Üç Fazlı 11 kW

Nominal Çalışma Gerilimi:

Ana Devre 690 V AC

Ana Devre 250 V DC

Nominal Çalışma Akımı (I e):  32 A

Nominal Çalışma Akımı AC-3 (I e):  32 A

Nominal Çalışma Akımı DC-5 (I e):  32 A

Nominal Frekans (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp):  Ana Devre 6 kV

Nominal İzolasyon Gerilimi (U i):  690 V

Güç kaybı:  Kutup Başına Nominal Çalışma Koşullarında 1.9 ... 3.1 W

Kutup sayısı:  3

Geleneksel Serbest Hava Termal Akımı (Ith):  Ana Devre 32 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi:  3

Elektriksel Dayanıklılık:  50000 döngü

Mekanik Dayanıklılık:  100000 döngü

Terminal Türü:  Vidalı Klemensler

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 6 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 6 mm²

Esnek 1/2 x 1 ... 2,5 mm²

Esnek 1/2 x 2,5 ... 6 mm²

Sert 1/2 x 1 ... 2,5 mm²

Sert 1/2 x 2,5 ... 6 mm²

Sıkma Torku:  Ana Devre 2 N · m

Tel Sıyırma Uzunluğu:  Ana Devre 10 mm

Tavsiye Edilen Tornavida:  Pozidriv 2

Montaj konumu:  Pozisyon 1 ila 6

DIN Rayına montajı:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) acc.  IEC 60715'e göre

Minimum Montaj Mesafesi:

Elektriksel İletkenlik, Yatay - 400 V 0 mm'ye kadar

Elektriksel İletkenlik, Yatay - 690 V'a kadar 1.5 mm

Elektriksel İletkenlik, Dikey 75 mm

Diğer Cihazlar Aynı Tip, Yatay 0 mm

Diğer Cihazlar Aynı Tip, Dikey 150 mm

Aktüatör Tipi:  Döner Sap

Kontakt Pozisyon Göstergesi:  AÇIK / KAPALI / GEZİ

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Uyarılar:

UL508 S1-M3-xx besleme bloğu ile birlikte Kendinden Korumalı Kombinasyon Motor Kontrol Cihazı (Tip E)

Teknik UL / CSA

Kısa Devre Akım Değeri (SCCR): Manuel Kendinden Korumalı Kombinasyon Kontrol Cihazları (Tip E), (480Y / 277 V AC) 30 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisleri (480 V AC) 35 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (600 V AC) 35 kA

UL Listesinde Herhangi Bir Sigorta veya Devre Kesici, Motor Bağlantısı Kesme (480 V AC) 30 kA

UL Listesinde Herhangi Bir Sigorta veya Devre Kesici, Motor Bağlantısı Kesme (600 V AC) 18 kA

UL Listesinde Herhangi Bir Sigorta veya Devre Kesici, Grup Tesisatlarında

Şebeke İletken Koruması (480 V AC) 30 kA Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatlarında Şebeke İletken Koruması (600 V AC) 18 kA

Maksimum Çalışma Gerilimi UL / CSA:  Ana Devre 600 V AC

Amper Derecesi UL / CSA: 32 A

Beygir Gücü Sınıfı UL / CSA:

(200 V AC) Üç Faz 7.5 Hp

(208 V AC) Üç Faz 10 Hp

(220 ... 240 V AC) Üç Faz 10 Hp

(440 ... 480 V AC) Üç Faz 20 Hp

(550 ... 600 V AC) Üç Fazlı 25 Hp

Tam Yük Amper Motor Kullanımı  :

(200 V AC) Üç Fazlı 25,3 A

(208 V AC) Üç Fazlı 30,8 A

(220 ... 240 V AC) Üç Fazlı 28 A

(440 ... 480 V AC) Üç Fazlı 27 A

(550 ... 600 V AC) Üç Fazlı 27 A

Kilitli Rotor Amperleri:

(200 V AC) Üç Fazlı 146 A

(208 V AC) Üç Fazlı 179 A

(220 ... 240 V AC) Üç Fazlı 162 A

(440 ... 480 V AC) Üç Fazlı 145 A

(550 ... 600 V AC) Üç Fazlı 146 A

Genel Kullanım Değerlendirmesi UL / CSA:  (600 V AC) 32 A

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-8 AWG

Bükülü 1 / 2x 16-8 AWG

Sıkma Torku UL / CSA:  Ana Devre 18 inç · lb

Çevre

Ortam hava sıcaklığı:

Muhafaza Etrafında 0 ... +40 ° C

Çalışma -25 ... +70 ° C

Çalışma Telafi Edilmiş -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:  Evet

İzin Ver Maksimum Çalışma İrtifası:   2000 metre

Şok Direnci acc.  IEC 60068-2-27'ye göre  : 11 ms Darbe 25g

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre:  5g / 3 ... 150 Hz

RoHS Durumu:  2011/65 / AB AB Direktifi şart



Veri Sayfası, Teknik Bilgiler:

2CDC131021D0201

Talimatlar ve Kılavuzlar:

2CDC131022M6802

2CDC131060M0202

Zaman Akımı Karakteristik Eğrisi:

1SAM300505F0015

I²t Karakteristik:

1SAM300507F0001

1SAM300507F0003

Kesme Akımı Karakteristiği:

1SAM300508F0001

1SAM300508F0003

Boyut Diyagramı:

1SAM300402F0002
