AÇIKLAMA:

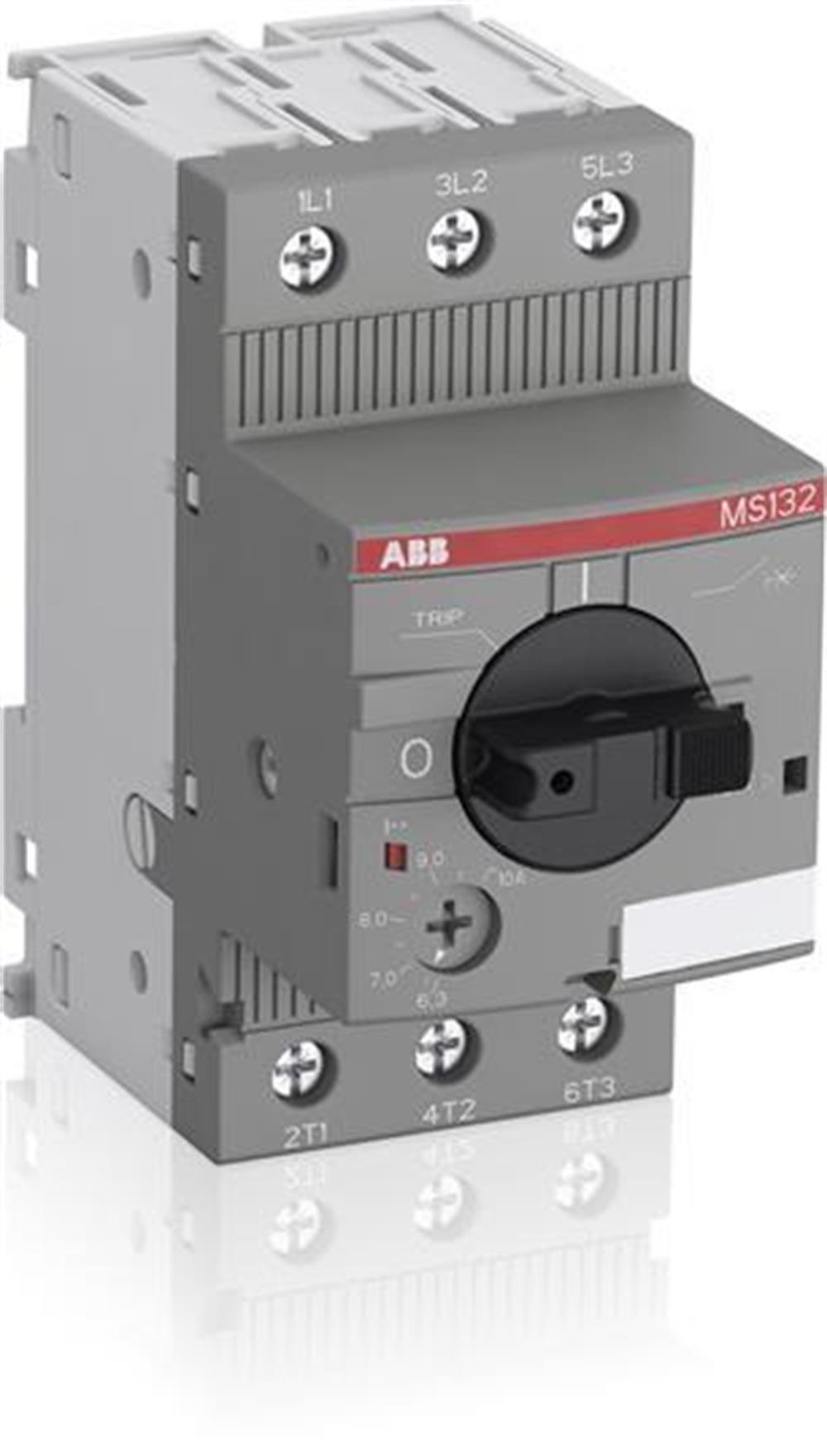

MS132-4.0 manuel motor yol vericisi (motor koruma devresi kesicisi veya manuel motor koruyucusu olarak da bilinir), nominal çalışma akımı Ie = 4.00 A olan kompakt bir 45 mm genişliğindeki cihazdır.  Bu cihaz motorları manuel olarak açmak ve kapatmak için kullanılır.  kısa devre, aşırı yük ve faz arızalarından sigortaya ihtiyaç duymadan güvenilir bir şekilde korumak için.  Manuel motor yol vericisi, 400 VAC ve açma sınıfı 10'da nominal servis kısa devre kesme işlemi Ics = 100 kA sunar.  Diğer özellikler, dahili bağlantı kesme işlevi, sıcaklık telafisi, üç boyutlu mekanizma ve açık anahtarlı bir döner koldur.  konum göstergesi.  Manuel motor yol verici üç ve tek fazlı uygulamalar için uygundur.  Tutamaç, yetkisizleştirmeklere karşı korumak için kilitlenebilir.  Yardımcı kontaklar, sinyal kontakları, düşük voltaj salımları,



Boyutlar

Ürün Net Genişliği:  45 mm

Ürün Net Yüksekliği:  90 mm

Ürün Net Derinliği / Uzunluğu:  86,75 mm

Ürün Net Ağırlığı:  0.265 kilo

Teknik

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(230 V AC) 100 kA

(250 V DC) 3 Kutuplu 10 KA

(400 V AC) 100 kA

(440 V AC) 30 kA

(500 V AC) 20 kA

(690 V AC) 3 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 30 kA

(500 V AC) 20 kA

(690 V AC) 3 kA

Anlık Kısa Devre Akım Ayarı (I i):  50 A

Ayar Aralığı:  2,5 ... 4,0 A

Nominal Çalışma Gücü AC-3 (PE):  (400 V) Üç Faz 1,5 kW

Nominal Çalışma Gerilimi:

Ana Devre 690 V AC

Ana Devre 250 V DC

Nominal Çalışma Akımı (I e):  4 A

Nominal Çalışma Akımı AC-3 (I e):  4 A

Nominal Çalışma Akımı DC-5 (I e):  4 A

Nominal Frekans (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp):  Ana Devre 6 kV

Nominal İzolasyon Gerilimi (U i):  690 V

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 0,7 ... 1,8 W

Kutup sayısı:  3

Geleneksel Serbest Hava Termal Akımı (Ith):  Ana Devre 4 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi:  3

Elektriksel Dayanıklılık:  50000 döngü

Mekanik Dayanıklılık:  100000 döngü

Terminal Türü:  Vidalı Klemensler

Bağlantı Kapasitesi Ana Devresi:  Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1/2 x 1 ... 4 mm²

Sıkma Torku:  Ana Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu:  Ana Devre 9 mm

Tavsiye Edilen Tornavida:  Pozidriv 2

Montaj konumu:  Pozisyon 1 ila 6

DIN Rayına montajı:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) acc.  IEC 60715'e göre

Minimum Montaj Mesafesi:

Elektriksel İletkenlik, Yatay - 400 V 0 mm'ye kadar

Elektriksel İletkenlik, Yatay - 690 V'a kadar 1.5 mm

Elektriksel İletkenlik, Dikey 75 mm

Diğer Cihazlar Aynı Tip, Yatay 0 mm

Diğer Cihazlar Aynı Tip, Dikey 150 mm

Aktüatör Tipi:  Döner Sap

Kontakt Pozisyon Göstergesi:  AÇIK / KAPALI / GEZİ

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Uyarılar:

UL508 S1-M3-xx besleme bloğu ile birlikte Kendinden Korumalı Kombinasyon Motor Kontrol Cihazı (Tip E)

Teknik UL / CSA

Kısa Devre Akım Değeri (SCCR): Manuel Kendinden Korumalı Kombinasyon Kontrol Cihazları (Tip E), (480Y / 277 V AC) 65 kA

Manuel Kendinden Korumalı Kombinasyon Kontrol Cihazları (Tip E), (600Y / 347 V AC) 47 kA

Herhangi Bir UL Listesinde Yer Sigortalar veya Devre Kesiciler, Grup Tesisatlar (480 V AC) 65 kA

Herhangi Bir UL Listesinde Sigorta veya Devre Kesici, Grup Tesisatı (600 V AC) 47 kA

Herhangi Bir UL Listesinde Sigorta veya Devre Kesici, Motor Bağlantısı Kesme (480 V AC) 65 kA

Herhangi UL Listesinde Sigorta veya Devre -Breakerler, Motor Bağlantısı Kesme (600 V AC) 47 kA

UL Listesinde Yer Alan Herhangi Bir Sigorta veya Devre Kesici, Grup Tesisatlarında Şebeke İletken Koruması (480 V AC) 65 kA

UL Listesinde Herhangi Bir UL Sigortası veya Devre Kesici, Grup Tesisatlarında Şebeke İletken Koruması (600 V AC) 47 kA

Maksimum Çalışma Gerilimi UL / CSA:  Ana Devre 600 V AC

Amper Derecesi UL / CSA:  4 A

Beygir Gücü Sınıfı UL / CSA:

(200 V AC) Üç Faz 0.75 Hp

(208 V AC) Üç Faz 0.75 Hp

(220 ... 240 V AC) Üç Faz 1 Hp

(440 ... 480 V AC) Üç Faz 2 Hp

(550 ... 600 V AC) Üç Fazlı 3 Hp

Tam Yük Amper Motor Kullanımı:

(200 V AC) Üç Faz 4 A

(208 V AC) Üç Faz 4 A

(220 ... 240 V AC) Üç Faz 4 A

(440 ... 480 V AC) Üç Faz 4 A

(550 ... 600 V AC) Üç Fazlı 3,9 A

Kilitli Rotor Amperleri:

(200 V AC) Üç Faz 24 A

(208 V AC) Üç Faz 24 A

(220 ... 240 V AC) Üç Faz 24 A

(440 ... 480 V AC) Üç Faz 24 A

(550 ... 600 V AC) Üç Fazlı 25,6 A

Genel Kullanım Değerlendirme UL / CSA:  (600 V AC) 4 A

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-12 AWG

Bükülü 1 / 2x 16-12 AWG

Sıkma Torku UL / CSA:  Ana Devre 10 ... 12 inç · lb

Çevre

Ortam hava sıcaklığı:

Muhafaza Etrafında 0 ... +40 ° C

Çalışma -25 ... +70 ° C

Çalışma Telafi Edilmiş -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:  Evet

İzin Ver Maksimum Çalışma İrtifası  : 2000 metre

Şok Direnci acc.  IEC 60068-2-27'ye göre:  11 ms Darbe 25g

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre:  5g / 3 ... 150 Hz

RoHS Durumu:  2011/65 / AB AB Direktifi şart

Veri Sayfası, Teknik Bilgiler:

2CDC131021D0201

Talimatlar ve Kılavuzlar:

2CDC131022M6802

2CDC131060M0202

Zaman Akımı Karakteristik Eğrisi:
