AÇIKLAMA:

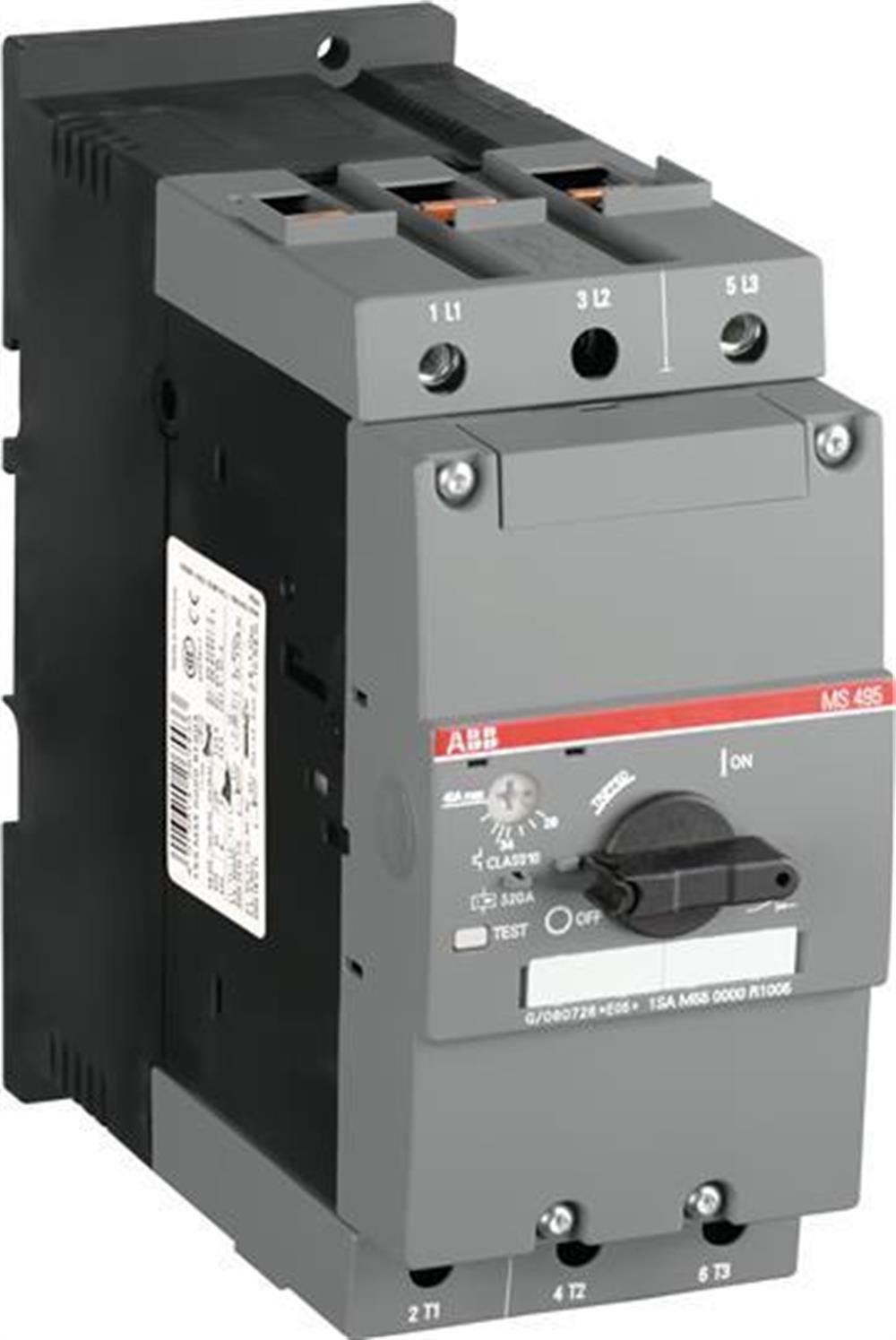

MS495-100 manuel motorlu yol verici, nominal çalışma akımı Ie = 100.0 A olan 70 mm genişliğindeki bir cihazdır.
Bu cihaz motorları manuel olarak açmak ve güvenilir bir şekilde ve kısa bir süre sigortaya ihtiyaç duymadan korumak için kullanılır.
devreler, aşırı yük ve faz arızaları.
Manuel motor yol vericisi, 400 VAC ve açma sınıfı 10'da nominal servis kısa devre kesme işlemleri Ics = 25 kA ve diğer özellikler de dahili bağlantı kesme fonksiyonu, sıcaklık telafisi, tripsiz mekanizma ve temiz bir döner saptır.
anahtar konumu göstergesi.
Manuel motor yol verici üç ve tek fazlı uygulamalar için uygundur.
Tutamak, yetkisiz olabilenlere karşı korunmak için kilitlenebilir.
Aksesuar olarak yardımcı kontaklar, sinyal kontakları, düşük voltajlı bültenleri ve şönt tripleri mevcuttur.
Boyutlar
Ürün Net Genişliği:
70 mm
Ürün Net Yüksekliği:
165 mm
Ürün Net Derinliği / Uzunluğu:
174 mm
Ürün Net Ağırlığı:
2.295 kg
Teknik
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(230 V AC) 100 kA
(400 V AC) 25 kA
(440 V AC) 20 kA
(500 V AC) 4 kA
(690 V AC) 3 kA
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu):
(230 V AC) 100 kA
(400 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 8 kA
(690 V AC) 5 kA
Anlık Kısa Devre Akım Ayarı (I i):
1235 A
Ayar Aralığı:
80 ... 100 A
Nominal Çalışma Gücü AC-3 (PE):
(400 V) Üç Fazlı 55 kW
Nominal Çalışma Gerilimi:
Ana Devre 690 V AC
Ana Devre 450 V DC
Nominal Çalışma Akımı (I e
): 100 A
Nominal Çalışma Akımı AC-3 (I e):
100 A
Nominal Frekans (f):
Ana Devre 50 Hz
Ana Devre 60 Hz
Nominal Darbe Dayanım Gerilimi (U imp):
Ana Devre 6 kV
Nominal İzolasyon Gerilimi (U i):
690 V
Güç kaybı:
Direk Başına Nominal Çalışma Koşullarında 3.5 ... 5,4 W
Kutup sayısı:
3
Geleneksel Serbest Hava Termal Akımı (Ith):
Ana Devre 100 A
Koruma derecesi:
Muhafaza IP20
Ana Devre Terminalleri IP00
Kirlilik derecesi:
3
Elektriksel Dayanıklılık:
25000 döngü
Mekanik Dayanıklılık:
50000 döngü
Terminal Türü
: Vidalı Klemensler
Bağlantı Kapasitesi Ana Devresi:
Yüksük 1x 2,5 ... 50 mm ile
Esnek Yüksük 2x 2,5 ... 35 mm ile Esnek
1/2 x 2,5 ... 16 mm
Bükülü 1x 10 ... 70 mm
Bükülü 2x 10 ... 50 mm
Sıkma Torku: Ana Devre 4 ... 6 N m
Tel Sıyırma Uzunluğu:
Ana Devre 17 mm
Tavsiye Edilen Tornavida:
Altıgen 4
Montaj konumu:
Pozisyon 1 ila 6
DIN Rayına montajı:
TH35-15 (35 x 15 mm Montaj Rayı) acc.
IEC 60715
TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc.
IEC 60715'e göre
Aktüatör Tipi:
Döner Sap
Kontakt Pozisyon Göstergesi:
AÇIK / KAPALI / GEZİ
Standartlar:
CSA 22.2 No. 14
IEC / EN 60947-1
IEC / EN 60947-2
IEC / EN 60947-4-1
UL 508
Veri Sayfası, Teknik Bilgiler:
9AKK105713A1102
Talimatlar ve Kılavuzlar:
1SAM507001R1001
Talimatlar ve Kılavuzlar (Bölüm 2):
2CDC131017M5701
Zaman Akımı Karakteristik Eğrisi
: 1SAM500501F0010
