AÇIKLAMA:

Genel bilgi

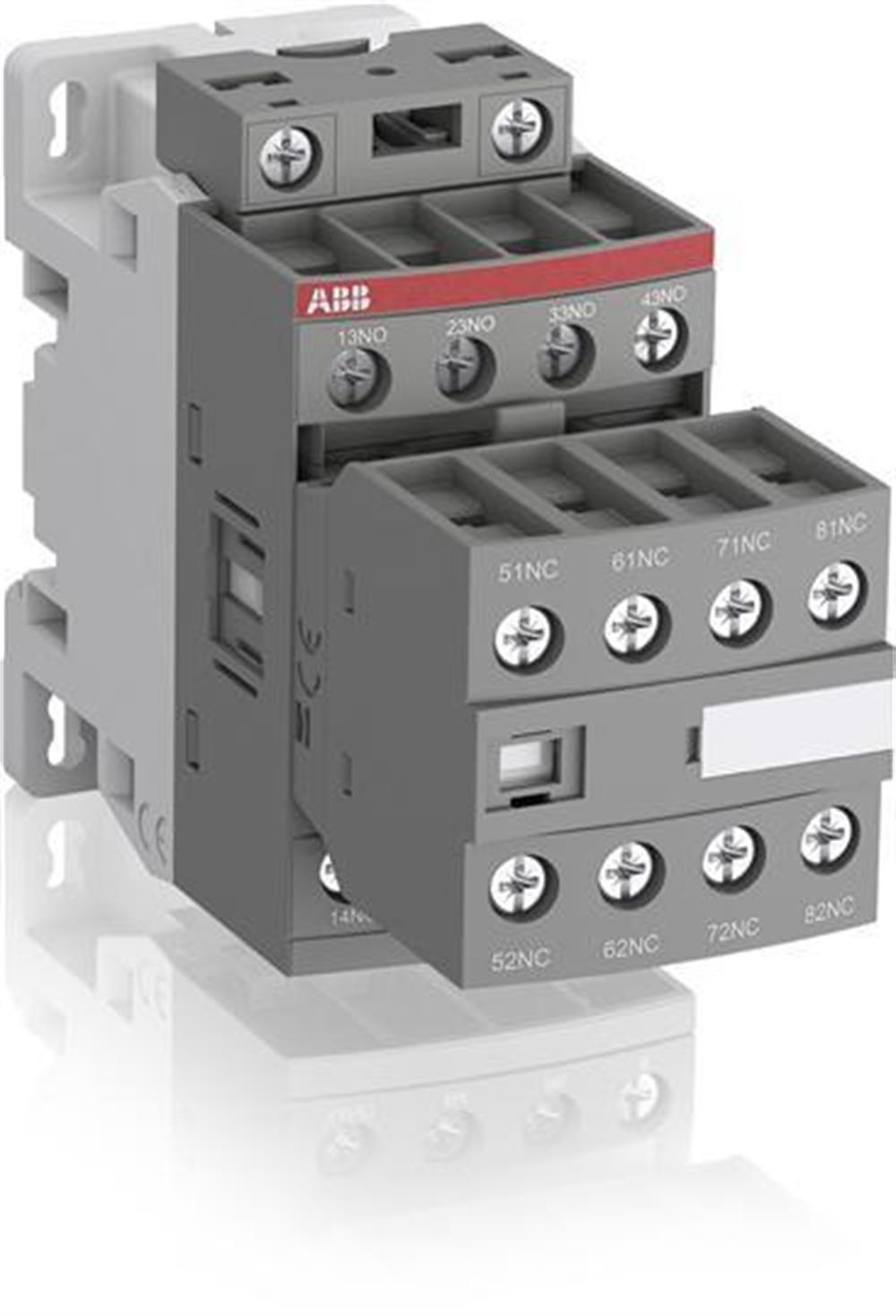

Bazı  Ürün Tipi:  NFZ44E-21

Ürün kimliği: 1SBH136001R2144

EAN: 3471523102316

Katalog Tanımı: NFZ44E-21 24-60V50 / 60HZ 20-60VDC Kontaktör Rölesi

Uzun Açıklama: NFZ kontaktör röleleri yardımcı ve kontrol devrelerinin anahtarlanması için kullanılır. NFZ kontaktör röleleri, geniş bir kontrol voltajı Uc min kabul eden bir elektronik bobin arayüzü içerir. ... Uc max. Sadece dört bobin 24 ... 250 V 50/60 Hz veya 12 ... 250 V DC arasındaki kontrol voltajlarını kullanır. NF kontaktör röleleri büyük kontrol voltaj değişimlerini yönetebilir. NFZ kontaktör röleleri PLC çıkışı ≥ 24 V DC 500 mA ile hemen önce bobin kullanımını sağlar. 24 ...



Çevre

Ortam hava sıcaklığı:

Depolama için Kontaktöre Yakın -60 ... +80 ° C

Serbest Havada Çalışmak için Kontaktöre Yakın -40 ... +70 ° C

İklimsel Dayanım: IEC 60947-1 Ek Q isteğe Kategori B

İzin Ver Maksimum Çalışma İrtifası : 3000 metre

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5 ... 300 Hz 4 g kapalı pozisyon / 2 g açık pozisyon

Şok Direnci acc. IEC 60068-2-27'ye göre:

Şok Yönü: A 30 K40

Şok Yönü: B2 15 K40

Şok Yönü: C1 25 K40

Şok Yönü: C2 25 K40

Kapalı, Şok Yönü: B1 25 K40

Açık, Şok Yönü: B1 5 K40

RoHS Durumu: 2011/65 / AB AB Direktifi şart

Teknik

Yardımcı Kontak Sayısı NO: 4

Yardımcı Yardımcı Kişi Sayısı NC: 4

Standartlar: IEC 60947-5-1 ve EN 60947-5-1, UL 508, CSA C22.2 N ° 14

Nominal Çalışma Gerilimi:

Ana Devre 690 V

Yardımcı Devre 690 V

Nominal Frekans (f): Yardımcı Devre 50/60 Hz

Geleneksel Serbest Hava Termal Akımı ( Ith ): acc. IEC 60947-5-1'e göre, q = 40 ° C 16 A

Nominal Çalışma Akımı AC-15 (I e ):

(220/240 V) 4 A

(24/127 V) 6 A

(500 V) 2 A

(690 V) 2 A

(400/440 V) 3 A

Anma Kısa Süreli Dayanım Akımı (I cw ): 0.1 s 140 A için 1 s 100 A için

Maksimum Elektrik Anahtarlama Frekansı:

AC-15 saatte 1200 döngü

DC-13 saatte 900 döngü

Nominal Çalışma Akımı DC-13 (I e ):

(125 V) 0,55 A / 69 W

(24 V) 6 A / 144 W

(250 V) 0,27 A / 68 W

(48 V) 2,8 A / 134 W

(72 V) 1 A / 72 W

(110 V) 0,55 A / 60 W

(220 V) 0,27 A / 60 W

(400 V) 0,15 A / 60 W

(500 V) 0,13 A / 65 W

(600 V) 0,1 A / 60 W

Nominal İzolasyon Gerilimi (U i ):

acc. UL / CSA 600 V

acc'ye göre IEC 60947-5-1 ve VDE 0110 (Gr. C) 690 V'a göre

Nominal Darbe Dayanım Gerilimi (U imp ): 6 kV

Maksimum Mekanik Anahtarlama Frekansı: Saatte 6000 döngü

Nominal Kontrol Devresi Gerilimi (U c ):

50 Hz 24 ... 60 V

50 Hz / 60 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

İşletmek Zaman:

Bobin Enerjisi ve NC Kontak Kapatma Arasında 13 ... 98 ms

Bobin Enerjisi ve NO Kontak Açma Arası 11 ... 95 ms Bobin Enerjisi ve NC Kontak Açma

Arası 38 ... 90 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 40 ... 95 ms

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5

Sert 1 / 2x 1 ... 2,5 m²

Bağlantı Kapasitesi Kontrol Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 m²

Sert 1 / 2x 1 ... 2,5 m²

Tel Sıyırma Uzunluğu:

Yardımcı Devre 10 mm

Kontrol Devresi 10 mm

Koruma derecesi:

acc. IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20

acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20'ye göre

Terminal Türü: Vidalı Klemensler

Boyutlar

Ürün Net Genişliği: 45 mm

Ürün Net Derinliği / Uzunluğu: 110.5 mm (milimetre)

Ürün Net Yüksekliği: 86 mm

Ürün Net Ağırlığı: 0,36 kg
