AÇIKLAMA:
Genel bilgi
Bazı
Ürün Tipi:
NFZ62E-21
Ürün kimliği:
1SBH136001R2162
EAN:
3471523102118
Katalog Tanımı:

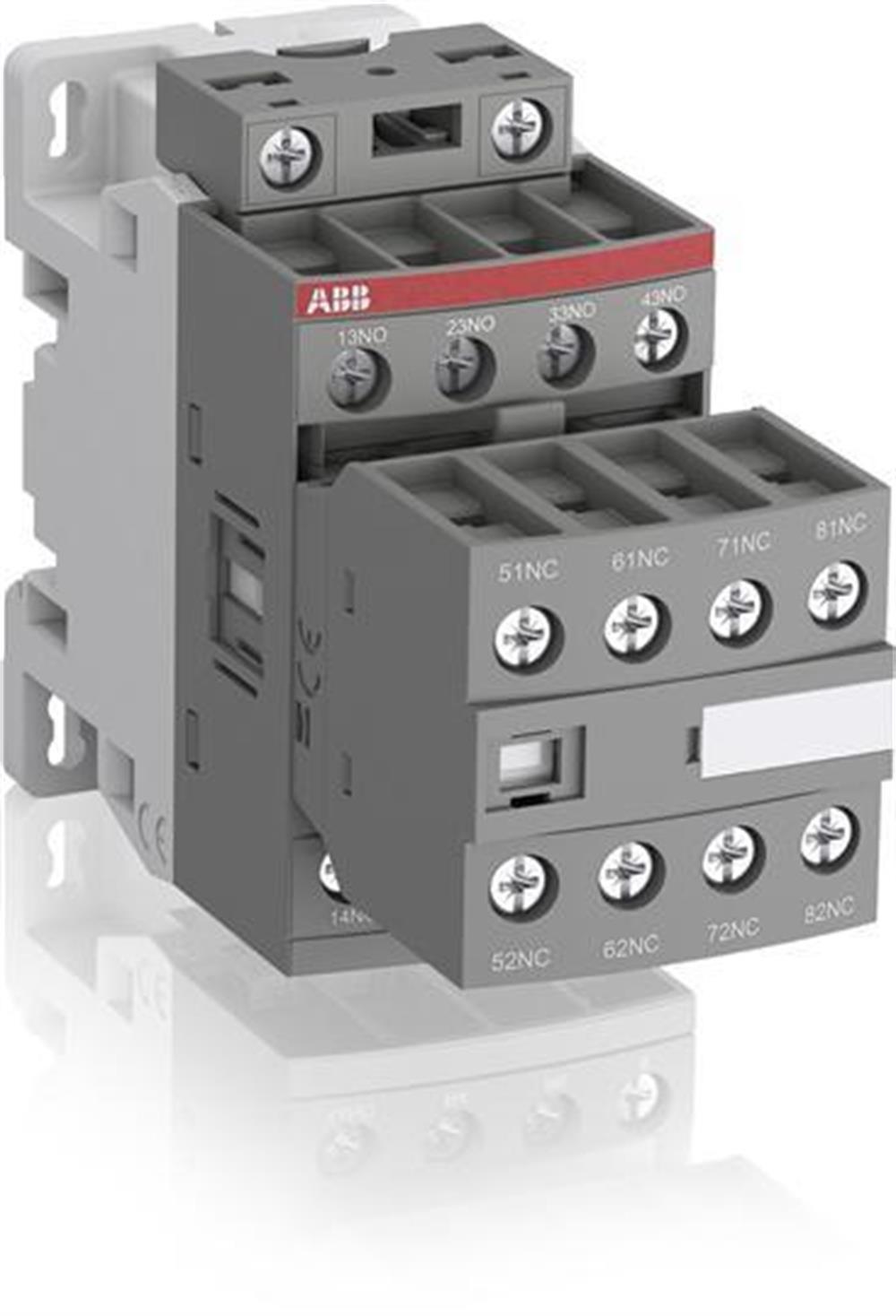

NFZ62E-21 24-60V50 / 60HZ 20-60VDC Kontaktör Rölesi
Uzun Açıklama:
NFZ kontaktör röleleri yardımcı ve kontrol devrelerinin anahtarlanması için kullanılır.
NFZ kontaktör röleleri, geniş bir kontrol voltajı Uc min kabul eden bir elektronik bobin arayüzü içerir.
... Uc max.
Sadece dört bobin 24 ... 250 V 50/60 Hz veya 12 ... 250 V DC arasındaki kontrol voltajlarını kullanır.
NF kontaktör röleleri büyük kontrol voltaj değişimlerini yönetebilir.
NFZ kontaktör röleleri PLC çıkışı ≥ 24 V DC 500 mA ile hemen önce bobin kullanımını sağlar.
24 ...
Teknik UL / CSA
Sıkma Torku UL / CSA:
Yardımcı Devre 11 IA
Kontrol Devresi 11 IA
Çevre
Ortam hava sıcaklığı:
Depolama için Kontaktöre Yakın -60 ... +80 C
Serbest Havada Çalışmak için Kontaktöre Yakın -40 ... +70 C
İklimsel Dayanım:
IEC 60947-1 Ek Q isteğe Kategori B
İzin Ver Maksimum Çalışma İrtifası:
3000 metre
Titreşimlere Direnç acc.
IEC 60068-2-6'ya göre
: 5 ... 300 Hz 4 g kapalı pozisyon / 2 g açık pozisyon
Şok Direnci acc.
IEC 60068-2-27'ye göre:
Şok Yönü: A 30 K40
Şok Yönü: B2 15 K40
Şok Yönü: C1 25 K40
Şok Yönü: C2 25 K40
Kapalı, Şok Yönü: B1 25 K40
Açık, Şok Yönü: B1 5 K40
RoHS Durumu:
2011/65 / AB AB Direktifi şart
Teknik
Yardımcı Kontak Sayısı NO:
6
Yardımcı Yardımcı Kişi Sayısı NC:
2
Standartlar:
IEC 60947-5-1 ve EN 60947-5-1, UL 508, CSA C22.2 N 14
Nominal Çalışma Gerilimi:
Ana Devre 690 V
Yardımcı Devre 690 V
Nominal Frekans (f):
Yardımcı Devre 50/60 Hz
Geleneksel Serbest Hava Termal Akımı (Ith):
acc.
IEC 60947-5-1'e göre, q = 40 C 16 A
Nominal Çalışma Akımı AC-15 (I e):
(220/240 V) 4 A
(24/127 V) 6 A
(500 V) 2 A
(690 V) 2 A
(400/440 V) 3 A
Anma Kısa Süreli Dayanım Akımı (I cw):
0.1 s 140 A için 1 s 100 A için
Maksimum Elektrik Anahtarlama Frekansı:
AC-15 saatte 1200 döngü
DC-13 saatte 900 döngü
Nominal Çalışma Akımı DC-13 (I e):
(125 V) 0,55 A / 69 W
(24 V) 6 A / 144 W
(250 V) 0,27 A / 68 W
(48 V) 2,8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0,55 A / 60 W
(220 V) 0,27 A / 60 W
(400 V) 0,15 A / 60 W
(500 V) 0,13 A / 65 W
(600 V) 0,1 A / 60 W
Nominal İzolasyon Gerilimi (U i):
acc.
UL / CSA 600 V
acc'ye göre IEC 60947-5-1 ve VDE 0110 (Gr. C) 690 V'a göre
Nominal Darbe Dayanım Gerilimi (U imp):
6 kV
Maksimum Mekanik Anahtarlama
Frekansı
:
Saatte 6000 döngü
Nominal Kontrol Devresi Gerilimi (U c):
50 Hz 24 ... 60 V
50 Hz / 60 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC Çalışma 20 ... 60 V
İşletmek Zaman:
Bobin Enerjisi ve NC Kontak Kapatma Arasında 13 ... 98 ms
Bobin Enerjisi ve YOK Kontak Açma Arası 11 ... 95 ms Bobin Enerjisi ve YOK Kontak Açma
Arası 38 ... 90 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 40 ... 95 ms
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü Esnek 1 / 2x 0,75 ... 2,5
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5
Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5
Sert 1/2 x 1 ... 2,5 m
Bağlantı Kapasitesi Kontrol Devresi:
Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 m
Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 m
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 m
Sert 1/2 x 1 ... 2,5 m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 10 mm
Kontrol Devresi 10 mm
Koruma derecesi:
acc.
IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20
acc.
IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20'ye göre
Terminal Türü:
Vidalı Klemensler
Boyutlar
Ürün Net Genişliği:
45 mm
Ürün Net Derinliği / Uzunluğu:
110.5 mm (milimetre)
Ürün Net Yüksekliği:
86 mm
Ürün Net Ağırlığı:
0,36 kg
Talimatlar ve Kılavuzlar:
1SBC101027M6801
