AÇIKLAMA:

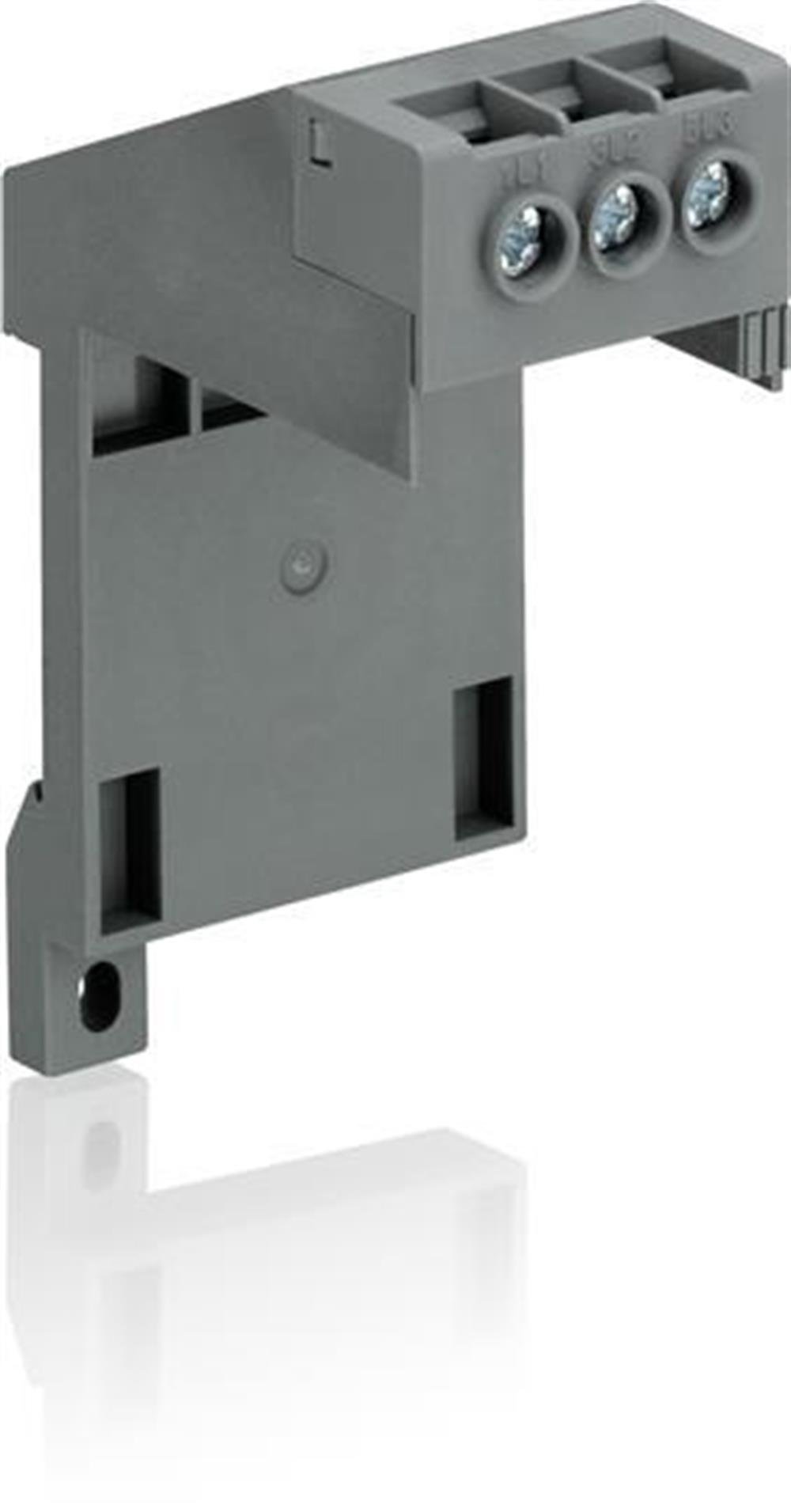

DB16 T16 için Tek Montaj Kiti

Boyutlar

Ürün Net Genişliği: 92 mm

Ürün Net Yüksekliği: 50 mm

Ürün Net Derinliği / Uzunluğu: verilmektedir: 73 mm

Ürün Net Ağırlığı: 0,032 kg

Teknik

Nominal Çalışma Gerilimi: Ana Devre 690 V AC

Nominal Çalışma Akımı (I e): 16 A

Nominal Çalışma Akımı AC-3 (I e): 16 A

Nominal Frekans (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp):

Yardımcı Devre 6 kV

Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i): 690 V

Kutup sayısı: 3

Koruma derecesi: IP20

Kirlilik derecesi: 3

Bağlantı Kapasitesi Ana Devresi:

Yüksük ile Esnek 1x 0,75 ... 2,5 mm²

Yalıtımlı Yüksük ile Esnek 1x 0,75 ... 2,5 mm²

Esnek 1x 0,75 ... 2,5 mm²

Sert 1x 0,75 ... 4 mm²

Sıkma Torku: Ana Devre 1.1 ... 1.5 N · m

Tel Sıyırma Uzunluğu: Ana Devre 12 mm

Tavsiye Edilen Tornavida: Pozidriv 2

Montaj konumu: Pozisyon 1 ila 5

İçin uygun: T16

Standartlar:

CSA 22.2 No. 14

IEC / EN 60947-1

IEC / EN 60947-4-1

UL 508
