AÇIKLAMA:

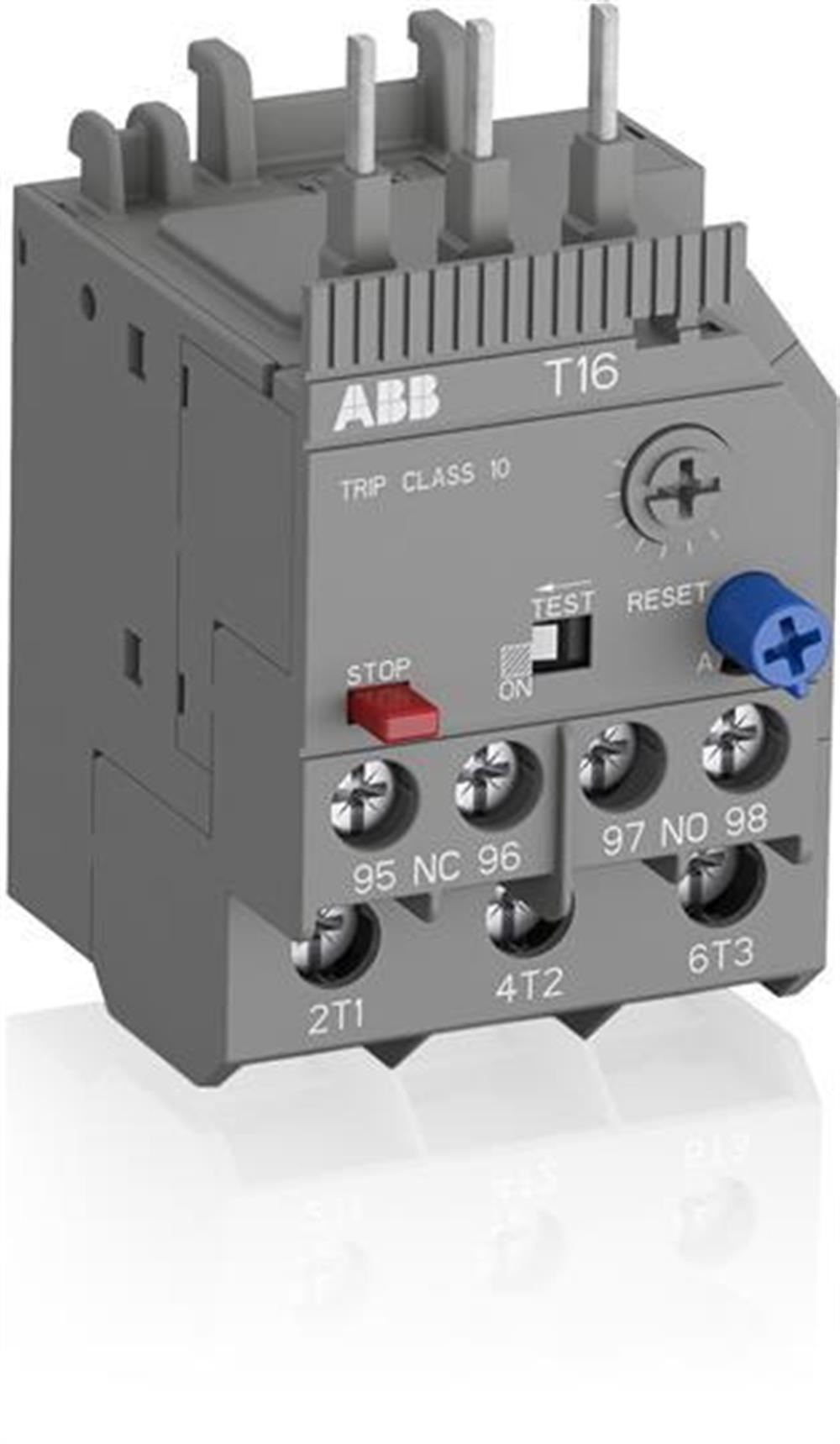

-T16-0.55 termal aşırı yük rölesi, ana devre için ekonomik bir elektromekanik koruma cihazıdır.

-Aşırı yük veya faz hatası durumunda motorlar için güvenilir ve hızlı koruma sağlar. Cihaz açma sınıfı 10'a sahiptir.

-Diğer özellikler sıcaklık telafisi, açma kontağı (NC), sinyal kontağı (NO), otomatik veya manuel sıfırlama seçilebilir, tripsiz mekanizma, STOP fonksiyonu ve bir açma göstergesidir.

-Aşırı yük röleleri doğrudan mini kontaktörlere veya blok kontaktörlere bağlanır.

-Aksesuar olarak tekli montaj kitleri mevcuttur.





Boyutlar:

Ürün Net Genişliği:45 mm

Ürün Net Yüksekliği:76,7 mm

Ürün Net Derinliği / Uzunluğu:53,5 mm

Ürün Net Ağırlığı:0.1 kg



Teknik

Ayar Aralığı:0,41 ... 0,55 A

Nominal Çalışma Gerilimi:

Yardımcı Devre 600 V AC / DC

Ana Devre 690 V AC

Nominal Çalışma Akımı (I e ):0,55 A

Nominal Çalışma Akımı AC-3 (I e ):0,55 A

Nominal Frekans (f):Yardımcı Devre 50 Hz

Yardımcı Devre 60 Hz

Yardımcı Devre DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp ):

Yardımcı Devre 6 kV

Ana Devre 6 kV

Nominal İzolasyon Gerilimi (U i ):690 V

Kutup sayısı:3

Yardımcı Yardımcı Kişi Sayısı NC:1

Yardımcı Kontak Sayısı NO:1

Korunan Kutup Sayısı:3

Geleneksel Serbest Hava Termal Akımı ( Ith ):

Yardımcı Devre NC 6 A

Yardımcı Devre NO 4 A

Nominal Çalışma Akımı AC-15 (I e ):

(120 V) NC 3 A

(120 V) NO 0,5 A

(240 V) NC 3 A

(240 V) NO 0,5 A

(400 V) NC 0,75 A

(400 V) NO 0,5 A

(500 V) NC 0,75 A

( 500 V) YOK 0,5 A

Nominal Çalışma Akımı DC-13 (I e ):

(125 V) NC 0.55 A

(125 V) NO 0.55 A

(24 V) NC 1.25 A

(24 V) NO 1.25 A

(250 V) NC 0.27 A

(250 V) NO 0.27 A

(500 V) NC 0.15 A

( 500 V) NO 0,15 A

(60 V) NC 0,55 A

(60 V) NO 0,55 A

Koruma derecesi:IP20

Kirlilik derecesi:3

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 mm²

Esnek 1 / 2x 0,75 ... 1 mm²

Esnek 1 / 2x 1. .. 2,5 mm²

Sert 1 / 2x 0,75 ... 4 mm²

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 4 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 4 mm²

Esnek 1 / 2x 0,75 ... 4 mm²

Katı 1 / 2x 0,75 ... 1,5 mm²

Katı 1 / 2x 1,5 ... 4 mm²

Bükülü 1 / 2x 1 ... 4 mm²

Sıkma Torku:Yardımcı Devre 1 ... 1.2 N · m

Ana Devre 1.1 ... 1.5 N · m

Tel Sıyırma Uzunluğu:

Yardımcı Devre 9 mm

Ana Devre 12 mm

Tavsiye Edilen Tornavida:Ana Devre Pozidriv 2

Montaj konumu:Pozisyon 1 ila 5

Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 1.1 ... 2.0 W

İçin uygun:

B6

BC6

B7

BC7

VB6

VBC6

VB7

VBC7

AS09

AS12

AS16

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

IEC / EN 60947-5-1

UL 60947-1

UL 60947-4-1

Talimatlar ve Kılavuzlar: 2CDC106019M6802  ,2CDC106021M6801
