GENEL BİLGİ

Genişletilmiş Ürün Tipi:T16-0.74

Ürün kimliği:1SAZ711201R1021

EAN:4013614397868

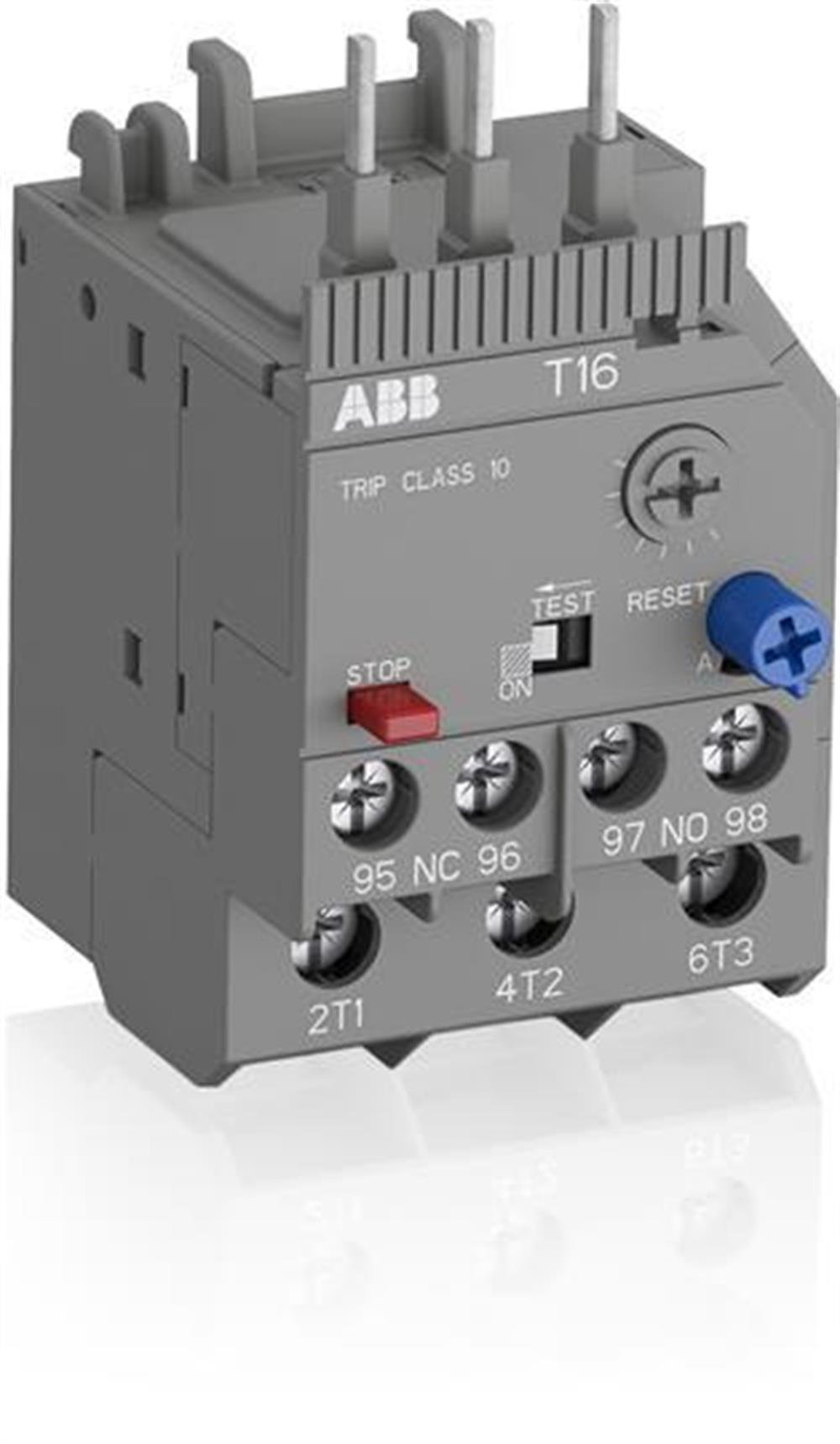

Katalog Açıklaması:T16-0.74 Termal Aşırı Yük Rölesi

Uzun Açıklama:T16-0.74 termal aşırı yük rölesi, ana devre için ekonomik bir elektromekanik koruma cihazıdır. Aşırı yük veya faz arızası durumunda motorlar için güvenilir ve hızlı koruma sağlar. Cihaz, açma sınıfı 10'a sahiptir. Diğer özellikler sıcaklık kompanzasyonu, açma kontağı (NC), sinyal kontağı (NO), otomatik veya manuel sıfırlama seçilebilir, açtırmasız mekanizma, STOP işlevi ve bir açma göstergesidir. Aşırı yük röleleri doğrudan mini kontaktörlere veya blok kontaktörlere bağlanır. Aksesuar olarak tekli montaj kitleri mevcuttur.



Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85364900

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:2CDC106020D0201

Talimatlar ve Kılavuzlar:

2CDC106019M6802

2CDC106021M6801

Boyut Şeması:1SAZ700404F0001

Boyutlar

Ürün Net Genişliği:45 mm

Ürün Net Yüksekliği:76,7 mm

Ürün Net Derinliği / Uzunluğu:53,5 mm

Ürün Net Ağırlığı:0.1 kg

Teknik

Ayar Aralığı:0,55 ... 0,74 A

Anma Çalışma Gerilimi:

Yardımcı Devre 600 V AC / DC

Ana Devre 690 V AC

Anma Çalışma Akımı (I e ):0.74 A

Anma Çalışma Akımı AC-3 (I e ):0.74 A

Anma Frekansı (f):

Yardımcı Devre 50 Hz

Yardımcı Devre 60 Hz

Yardımcı Devre DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Anma Darbe Dayanım Gerilimi (U imp ):

Yardımcı Devre 6 kV

Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i ):690 V

Kutup sayısı:3

Yardımcı Kontak Sayısı NC:1

Yardımcı Kontak Sayısı NO:1

Korunan Kutup Sayısı:3

Konvansiyonel Serbest Hava Termal Akımı (I th ):

Yardımcı Devre NC 6 A

Yardımcı Devre NO 4 A

Anma Çalışma Akımı AC-15 (I e ):

(120 V) NC 3 A

(120 V) NO 0,5 A

(240 V) NC 3 A

(240 V) NO 0,5 A

(400 V) NC 0,75 A

(400 V) NO 0,5 A

(500 V) NC 0,75 A

( 500 V) YOK 0,5 A

Anma Çalışma Akımı DC-13 (I e ):

(125 V) NC 0,55 A

(125 V) NO 0,55 A

(24 V) NC 1,25 A

(24 V) NO 1,25 A

(250 V) NC 0,27 A

(250 V) NO 0,27 A

(500 V) NC 0,15 A

( 500 V) YOK 0,15 A

(60 V) NC 0,55 A

(60 V) YOK 0,55 A

Koruma derecesi:IP20

Kirlilik derecesi:3

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm²

İzoleli Yüksüklü Esnek 2x 0,75 ... 1,5 mm²

Esnek 1 / 2x 0,75 ... 1 mm²

Esnek 1 / 2x 1. .. 2,5 mm²

Sert 1 / 2x 0,75 ... 4 mm²

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 4 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 4 mm²

Esnek 1 / 2x 0,75 ... 4 mm²

Katı 1 / 2x 0,75 ... 1,5 mm²

Katı 1 / 2x 1,5 ... 4 mm²

Bükülü 1 / 2x 1 ... 4 mm²

Sıkma Torku:

Yardımcı Devre 1 ... 1,2 N · m

Ana Devre 1.1 ... 1.5 N · m

Tel Sıyırma Uzunluğu:

Yardımcı Devre 9 mm

Ana Devre 12 mm

Önerilen Tornavida:Ana Devre Pozidriv 2

Montaj konumu:Pozisyon 1 ila 5

Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 1.1 ... 2.0 W

İçin uygun:

B6

BC6

B7

BC7

VB6

VBC6

VB7

VBC7

AS09

AS12

AS16

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

IEC / EN 60947-5-1

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC

Amper Derecesi UL / CSA:0.74 A

İletişim Derecesi UL / CSA:

(NC :) B600

(NC :) Q600

(HAYIR :) Q600

(HAYIR :) D300

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 18-12 AWG

Bükülü 1 / 2x 18-10 AWG

Bağlantı Kapasitesi Yardımcı Devre UL / CSA:

Esnek 1 / 2x 18-12 AWG

Bükülü 1 / 2x 18-12 AWG

Sıkma Torku UL / CSA:

Yardımcı Devre 9 ... 11 inç · lb

Ana Devre 9 ... 13 inç · lb

ÇEVRESEL

Ortam hava sıcaklığı:

Çalışma -25 ... +60 ° C

Çalışma Kompanzasyonu -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:Evet

İzin Verilen Maksimum Çalışma Yüksekliği:2000 m

Şok acc Direnci IEC 60068-2-27'ye göre:11 ms Darbe 22g

Titreşime Karşı Direnç acc. IEC 60068-2-6'ya göre:3 g / 3 ... 150 Hz

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Sertifikalar ve Beyanlar (Belge Numarası)

ABS Sertifikası:1SAA941001-0102

BV Sertifikası:1SAA941001-0203

CB Sertifikası:1SAA941008-2001

CQC Sertifikası:CQC2011010309459316

cUL Sertifikası:cUL_E48139

Uygunluk Beyanı - CCC:2020980304001787

Uygunluk Beyanı - CE:1SAD938510-0182

DNV GL Sertifikası:1SAA941001-0302

EAC Sertifikası:1SAA941002-2702

Çevresel Bilgi:1SAC200055H0009

GL Sertifikası:1SAA941007-0401

GOST Sertifikası:1SAA941000-2704

Talimatlar ve Kılavuzlar:

2CDC106019M6802

2CDC106021M6801

LR Sertifikası:1SAA941001-0502

RINA Sertifikası:1SAA941000-0802

RMRS Sertifikası:1SAA941000-0704

RoHS Bilgileri:1SAD938507-0182

Zaman-Akım Karakteristik Eğrisi:1SAZ700505F0007

UL Sertifikası:UL_E48139

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:48 mm

Paket Seviye 1 Yüksekliği:63 mm

Paket Seviye 1 Derinliği / Uzunluğu:82 mm

Paket Seviyesi 1 Brüt Ağırlık:0.112 kg

Paket Seviye 1 EAN:4013614397868

Paket Seviye 2 Birimleri:40 parçası

Paket Düzeyi 2 Genişliği:280 mm

Paket Seviye 2 Yüksekliği:210 mm

Paket Seviyesi 2 Derinlik / Uzunluk:395 mm

Paket Seviyesi 2 Brüt Ağırlık:8,45 kg

Paket Seviye 2 EAN:4013614440571

Sınıflandırmalar

Nesne Sınıflandırma Kodu:F

ETIM 4:EC000106 - Termik aşırı yük rölesi

ETIM 5:EC000106 - Termik aşırı yük rölesi

ETIM 6:EC000106 - Termik aşırı yük rölesi

ETIM 7:EC000106 - Termik aşırı yük rölesi

eClass:7.0 27371501

UNSPSC:39121520

IDEA Granüler Kategori Kodu (IGCC):5364 >> Aşırı yük rölesi

E-Numarası (Finlandiya):3706139

E-Numarası (İsveç):3212060
