GENEL BİLGİ

Genişletilmiş Ürün Tipi:DB19EF

Ürün kimliği:1SAX101910R1001

EAN:4013614483950

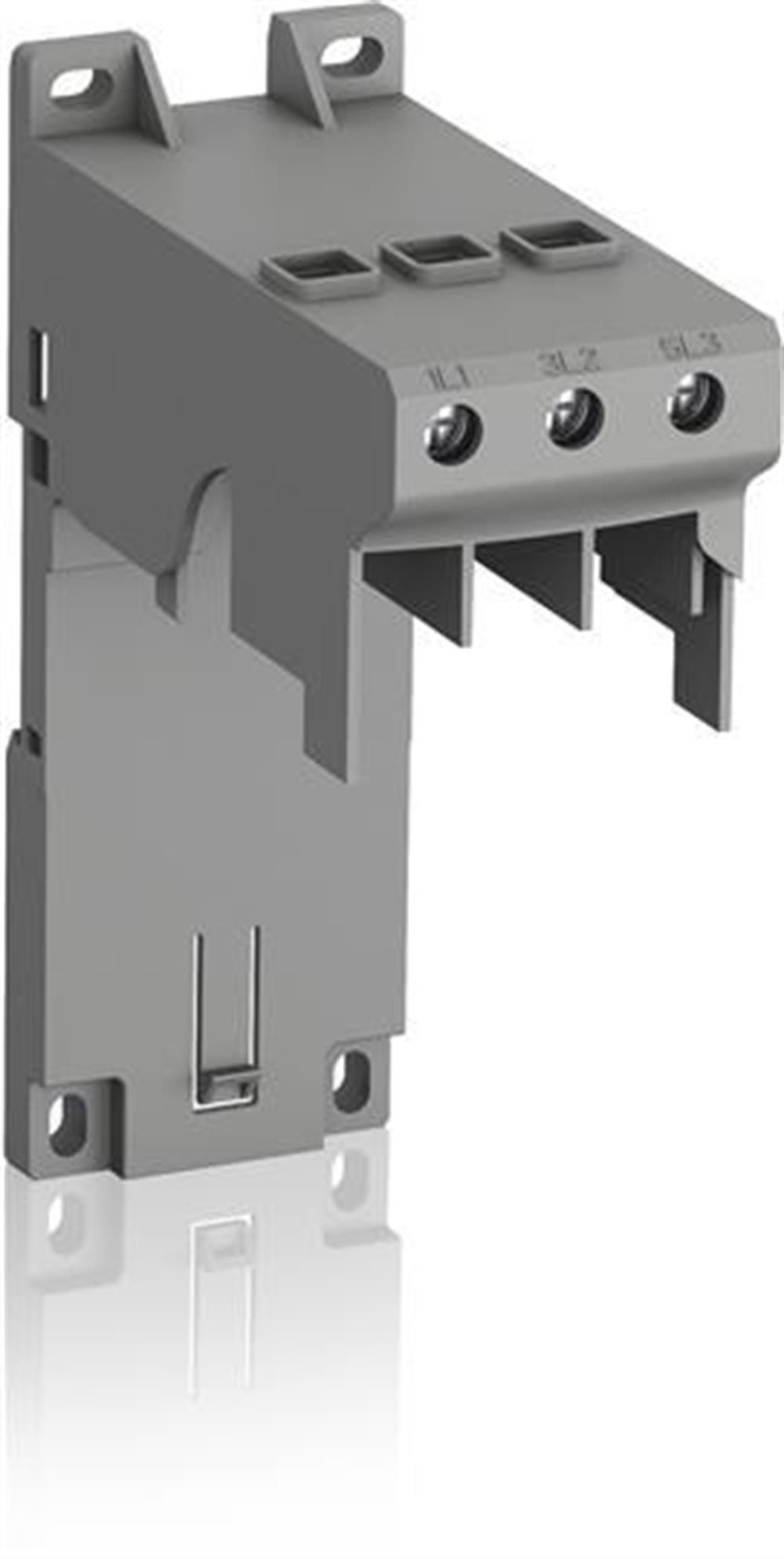

Katalog Açıklaması:DB19EF Tekli Montaj Kiti

Uzun Açıklama:EF19 için DB19EF Tekli Montaj Kiti

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85389099

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:2CDC107025D0201

Talimatlar ve Kılavuzlar:2CDC107035M6802

Boyut Şeması:1SAX100404F0001

Boyutlar

Ürün Net Genişliği:45 mm

Ürün Net Yüksekliği:103,5 mm

Ürün Net Derinliği / Uzunluğu:67,3 mm

Ürün Net Ağırlığı:0,046 kg

Teknik

Anma Çalışma Gerilimi:

Yardımcı Devre 600 V AC / DC

Ana Devre 690 V AC

Anma Çalışma Akımı (I e ):18.9 A

Anma Çalışma Akımı AC-3 (I e ):18.9 A

Anma Frekansı (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i ):690 V

Kutup sayısı:3

Korunan Kutup Sayısı:3

Kirlilik derecesi:3

Bağlantı Kapasitesi Ana Devresi:Yüksüklü

esnek 1x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 1x 0,75 ... 2,5 mm²

Esnek 1x 0,75 ... 2,5 mm²

Sert 1x 1 ... 4 mm²

Sıkma Torku:Ana Devre 0.8 ... 1.5 N · m

Tel Sıyırma Uzunluğu:Ana Devre 12 mm

Önerilen Tornavida:Pozidriv 2

İçin uygun:EF19

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 18-10 AWG

Bükülü 1 / 2x 18-10 AWG

Sıkma Torku UL / CSA: Ana Devre 7 ... 13 inç · lb

Çevresel

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Sertifikalar ve Beyanlar (Belge Numarası)

cUL Sertifikası:cUL_E48139

Uygunluk Beyanı - CE:1SAD938516-0180

EAC Sertifikası:1SAA941003-2701

Talimatlar ve Kılavuzlar:2CDC107035M6802

RoHS Bilgileri:1SAD938513-0180

UL Sertifikası:UL_E48139
