AÇIKLAMA:

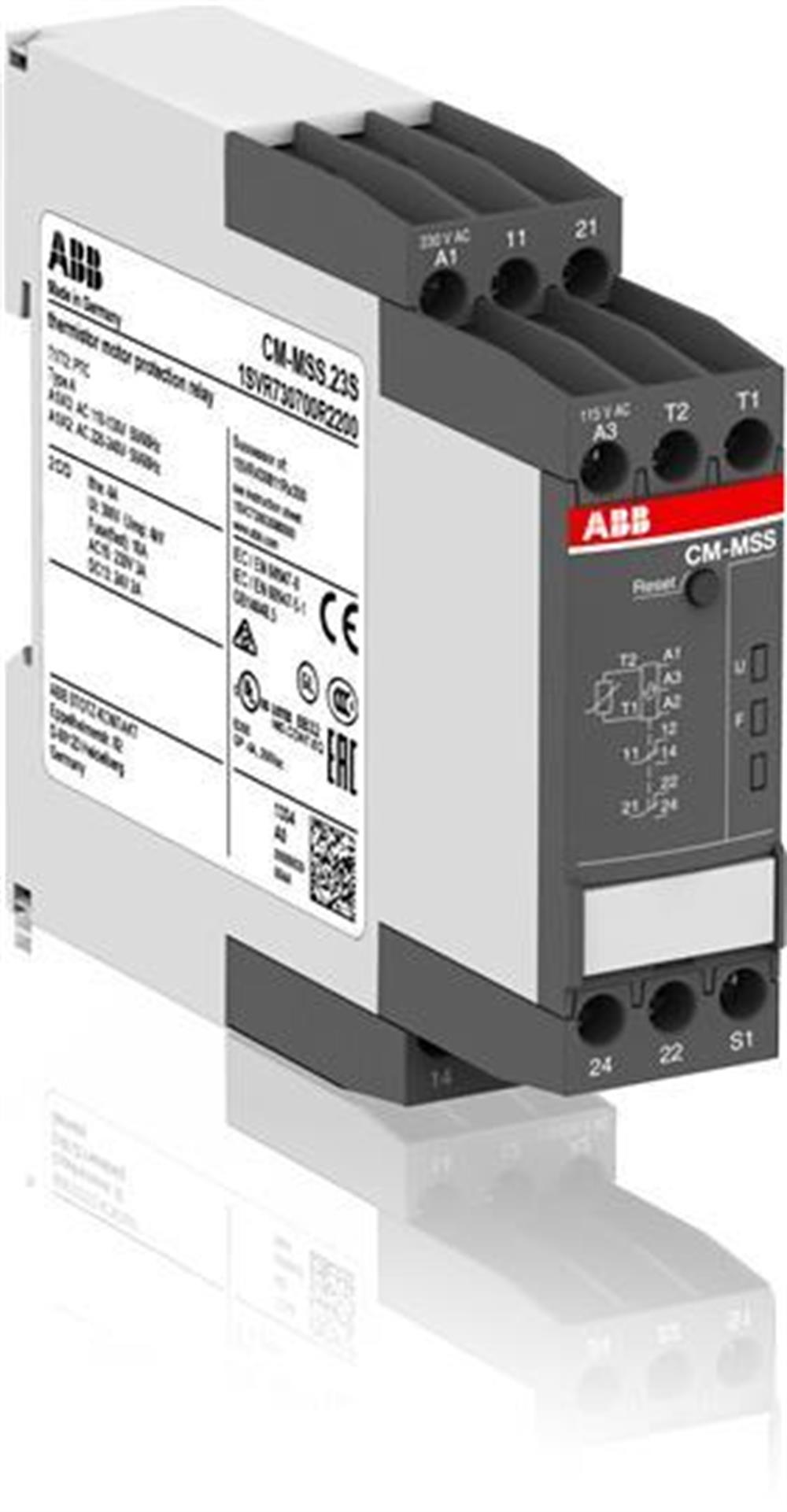

CM-MSS.23S, CM-MSS termistör motor koruma rölesi aralığına aittir.  110-130 V AC ve 220-240 V AC nominal kontrol besleme gerilimi ile çalışır ve 250 V / 4 A değerinde kontaklarla 2 c / o (SPDT) çıkışa sahiptir.  PTC sıcaklığını izlemek için bir sensör devresine sahiptir sensörler ve kapalı devre prensibine göre çalışır.  Arıza giderilir sonra röle otomatik olarak, manuel olarak veya uzaktan sıfırlanabilir.  Aksesuar olarak yetkisizleştirmeklere karşı koruma için kapatılabilir şeffaf bir kapak mevcuttur.  Cihaz, çift odacıklı kafes bağlantı terminalleri ile vidalı bağlantı teknolojisi sunar.



Boyutlar

Ürün Net Genişliği:  22,5 mm (milimetre)

Ürün Net Yüksekliği:  85.6 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:  103,7 mm

Ürün Net Ağırlığı:  0.174 kilo



Teknik

İşlev:  1 sensör devresi

Otomatik, manuel veya uzaktan sıfırlama

Nominal Kontrol Besleme Gerilimi (U s):

110 ... 130 V AC

220 ... 240 V AC

Çıktı:  2 c / o (SPDT) kontak

Terminal Türü:  Vidalı Klemensler

Nominal Çalışma Akımı AC-12 (I e):  (230 V) 4 A

Nominal Çalışma Akımı AC-15 (I e):  (230 V) 3 A

Nominal Çalışma Akımı DC-12 (I e):  (24 V) 4 A

Nominal Çalışma Akımı DC-13 (I e):  (24 V) 2 A

Minimum Anahtarlama Kapasitesi:  24 V 10 mA

Nominal İzolasyon Gerilimi (U i):

Ölçüm Devresi / Çıkış Devresi 300 V

Çıkış Devresi 1 / Çıkış Devresi 30000

Besleme Devresi / Ölçüm Devresi 300 V

Besleme Devresi / Çıkış Devresi 300 V

Nominal Darbe Dayanım Gerilimi (U imp):

Çıkış Devresi 1 / Çıkış Devresi 2 4 kV

Çıkış Devresi 4 kV

Koruma derecesi:

Muhafaza IP50

Terminalleri IP20

Aşırı Gerilim Kategorisi:  III

Kirlilik derecesi:  3

Kısa Devre Koruyucu Cihazlar:

Çıkış Devresi NC - F Tipi Sigortalar 10 A

Çıkış Devresi NO - F Tipi Sigortalar 10 A

Elektriksel Dayanıklılık:  AC-12 100000 döngüsü

Mekanik Dayanıklılık:  30000000 döngü

Bağlantı Kapasitesi:

Esnek 1x 0,5 ... 2,5 mm²

Esnek 2x 0,5 ... 1,5 mm²

Sert 1x 0,5 ... 4 mm²

Sert 2x 0,5 ... 2,5 mm²

Sıkma Torku: 0,6 ... 0,8 N · m

Tel Sıyırma Uzunluğu:  8 mm

Montaj konumu:  Hiç

DIN Rayına montajı:

TH35-15 (35 x 15 mm Montaj Rayı) acc.  IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715'e göre

Standartlar:

CAN / CSA C22.2 No.14

EN 50581

IEC / EN 60947-5-1

IEC / EN 60947-8

UL 508

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +60 ° C

Depolama -40 ... +85 ° C

RoHS Durumu  : 2011/65 / AB AB Yönergesi şart

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:  Çıkış Devresi 300 V AC

İletişim Derecesi UL / CSA:  B300

Bağlantı Kapasitesi UL / CSA:

Esnek 1x 18-14 AWG

Esnek 2x 18-16 AWG

Sert 1x 20-12 AWG

Sert 2x 20-14 AWG

Sıkma Torku UL / CSA:   7.08 inç · lb





Veri Sayfası, Teknik Bilgiler: 2CDC112220D0201

Talimatlar ve Kılavuzlar: 1SVC730630M0000
