AÇIKLAMA:

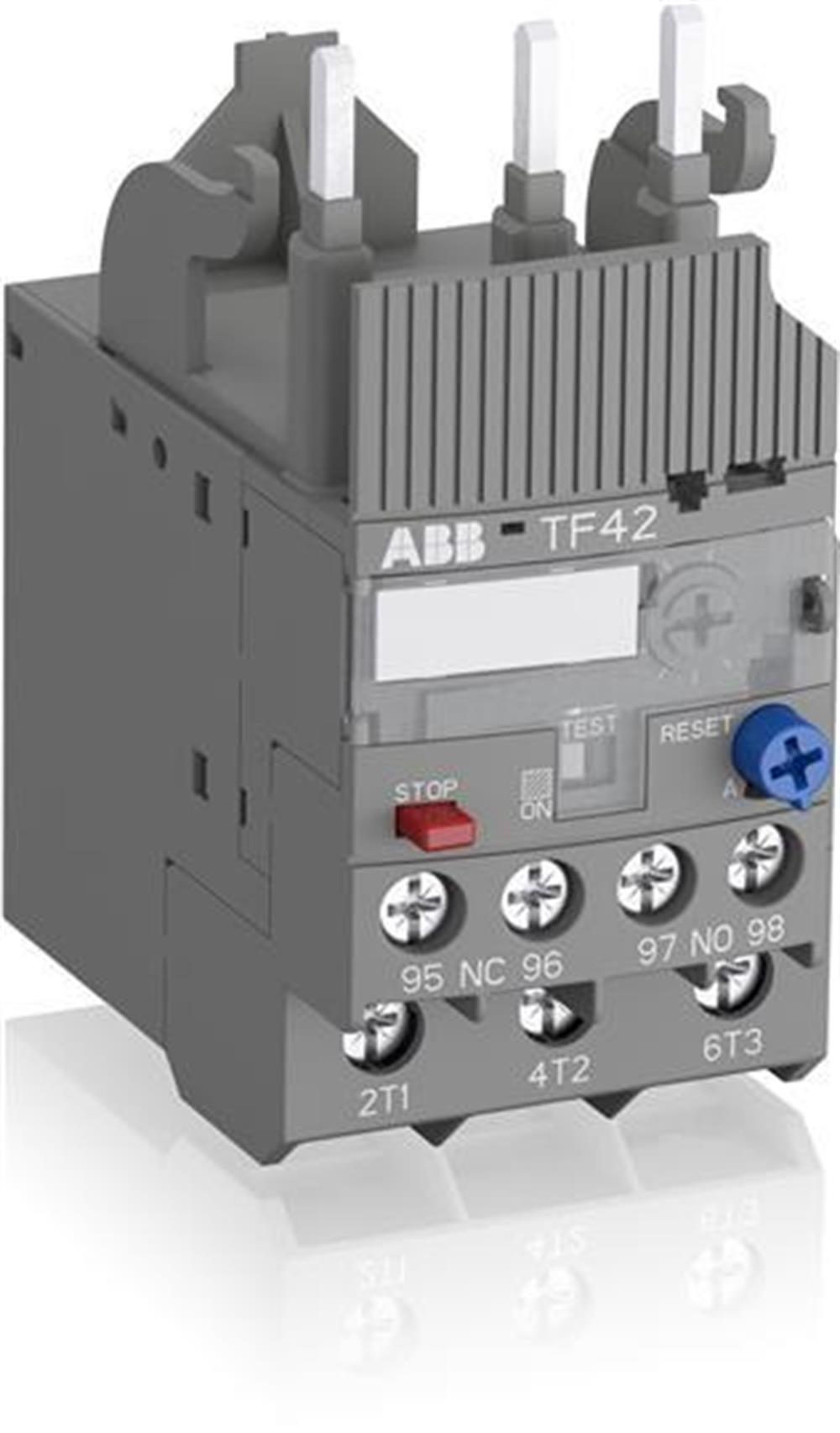

TF42-38 termal aşırı yük rölesi, ana devre için ekonomik bir elektromekanik koruma cihazıdır.  Aşırı yük veya faz hatası kullanmak motorlar için güvenilir ve hızlı koruma sağlar.  Cihaz açma sınıfı 10'a sahiptir.  Diğer özellikler sıcaklık telafisi, açma kontağı (NC), sinyal kontağı (NO), otomatik veya manuel sıfırlama seçilebilir, tripsiz mekanizma, STOP işlev ve açma göstergesidir.  Aşırı yük röleleri trip blok kontaktörlerine bağlanır.  Aksesuar olarak tekli montaj kitleri mevcuttur.



Boyutlar

Ürün Net Genişliği:  45 mm

Ürün Net Yüksekliği:  88,3 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:  70,5 mm

Ürün Net Ağırlığı:  0.145 kilo



Teknik

Ayar Aralığı:  35 ... 38 A

Nominal Çalışma Gerilimi:

Yardımcı Devre 600 V AC / DC

Ana Devre 690 V AC

Nominal Çalışma Akımı (I e):  38 A

Nominal Çalışma Akımı AC-3 (I e):  38 A

Nominal Frekans (f):

Yardımcı Devre 50 Hz

Yardımcı Devre 60 Hz

Yardımcı Devre DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp):

Yardımcı Devre 6 kV

Ana Devre 6 kV

Nominal İzolasyon Gerilimi (U i):  690 V

Kutup sayısı:  3

Yardımcı Yardımcı Kişi Sayısı NC:  1

Yardımcı Kontak Sayısı NO:  1

Korunan Kutup Sayısı:  3

Geleneksel Serbest Hava Termal Akımı (Ith):

Yardımcı Devre NC 6 A

Yardımcı Devre NO 4 A

Nominal Çalışma Akımı AC-15 (I e):

(120 V) NC 3 A

(120 V) NO 0,5 A

(240 V) NC 3 A

(240 V) NO 0,5 A

(400 V) NC 0,75 A

(400 V) NO 0,5 A

(500 V) NC 0,75 A

(500 V) YOK 0,5 A

Nominal Çalışma Akımı DC-13 (I e):

(125 V) NC 0,55 A

(125 V) NO 0,55 A

(24 V) NC 1,25 A

(24 V) NO 1.25 A

(250 V) NC 0,27 A

(250 V) NO 0,27 A

(500 V) NC 0,15 A

(500 V) NO 0,15 A

(60 V) NC 0,55 A

(60 V) NO 0,55 A

Koruma derecesi: IP20

Kirlilik derecesi: 3

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 mm²

Esnek 1 / 2x 0,75 ... 1 mm²

Esnek 1 / 2x 1. .. 2,5 mm²

Sert 1 / 2x 0,75 ... 4 mm²

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 2,5 ... 10 mm² Yüksüklü Esnek 1 / 2x 1,5 ... 2,5 mm²

Yalıtımlı Yüksüklü Esnek 1 / 2x 1,5 ... 6 mm²

Esnek 1/2 x 2,5 ... 4 mm²

Esnek 1/2 x 4 ... 6 mm²

Sert 1/2 x 1,5 ... 2,5 mm²

Sert 1/2 x 2,5 ... 10 mm²

Sıkma Torku:

Yardımcı Devre 1 ... 1.5 N · m

Ana Devre 2.5 ... 2.7 N · m

Tel Sıyırma Uzunluğu:

Yardımcı Devre 9 mm

Ana Devre 12 mm

Tavsiye Edilen Tornavida:  Ana Devre Pozidriv 2

Montaj konumu:  Pozisyon 1 ila 5

Güç kaybı:  Kutup Başına Nominal Çalışma Koşullarında 2.1 ... 2.8 W

İçin uygun:

AF09

AF12

AF16

AF26

AF30

AF38

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

IEC / EN 60947-5-1

UL 60947-1

UL 60947-4-1

Veri Sayfası, Teknik Bilgiler: 2CDC106023D0201

Veri Dosyası, Teknik Bilgiler (Bölüm 2): 1SAZ700506F0023

Talimatlar ve Kılavuzlar: 2CDC106022M6802

Talimatlar ve Kılavuzlar (Bölüm 2): 2CDC106076M6801
