AÇIKLAMA:

Genel bilgi

Genişletilmiş Ürün Tipi:TF65-28

Ürün kimliği:1SAZ811201R1001

EAN:4013614482915

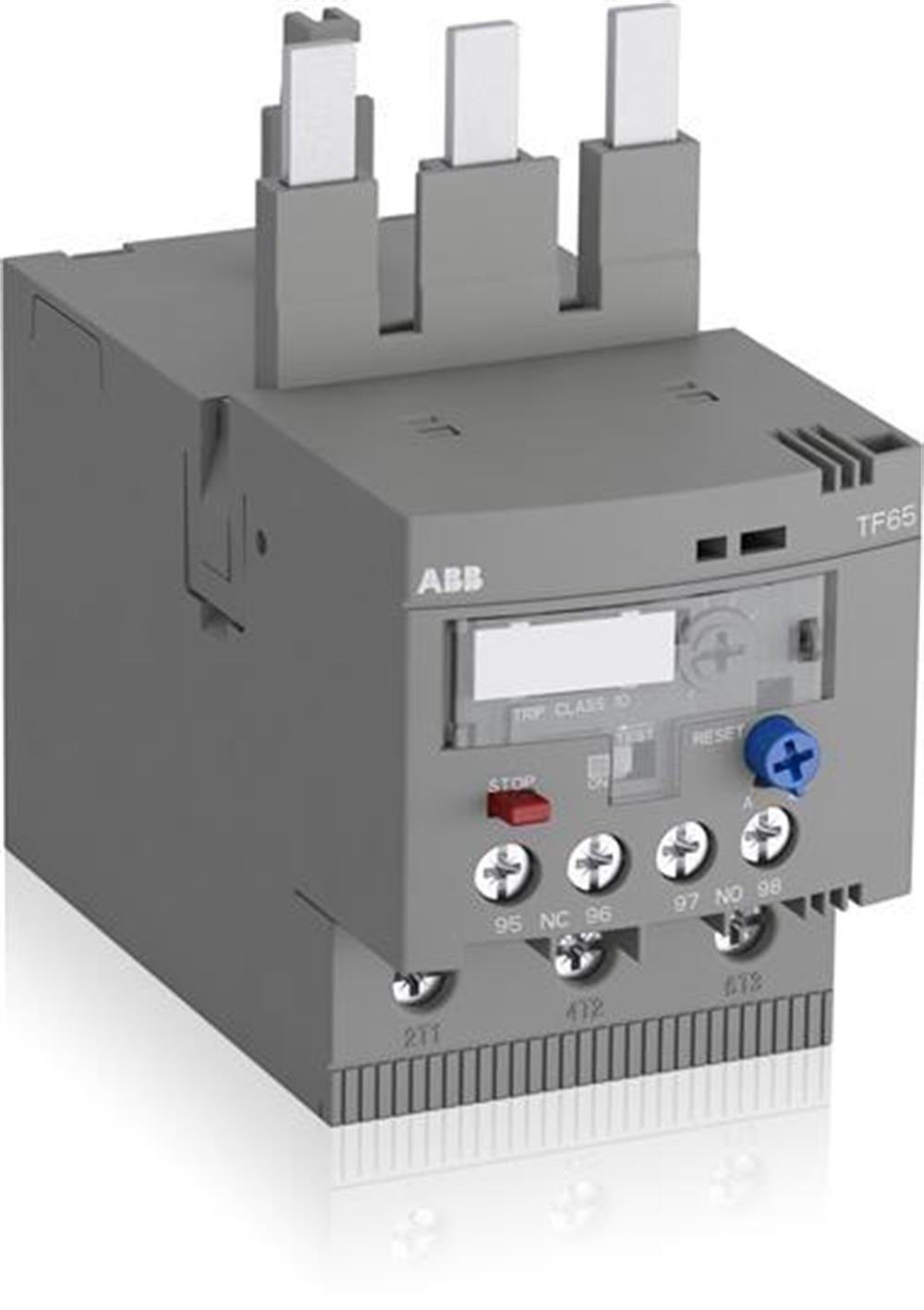

Katalog Tanımı:TF65-28 Termal Aşırı Yük Rölesi

Uzun Açıklama:TF65-28 termal aşırı yük rölesi, ana devre için ekonomik bir elektromekanik koruma cihazıdır. Aşırı yük veya faz arızası durumunda motorlar için güvenilir ve hızlı koruma sağlar. Cihaz açma sınıfı 10'a sahiptir. Diğer özellikler sıcaklık telafisi, açma kontağı (NC), sinyal kontağı (NO), otomatik veya manuel sıfırlama seçilebilir, tripsiz mekanizma, STOP fonksiyonu ve açma göstergesidir. Aşırı yük röleleri doğrudan blok kontaktörlerine bağlanır. Aksesuar olarak tekli montaj kitleri mevcuttur.

Boyutlar

Ürün Net Genişliği:54.9 mm (milimetre)

Ürün Net Yüksekliği:101.4 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:106.9 mm (milimetre)

Ürün Teknik

Ayar Aralığı:22 ... 28 A

Nominal Çalışma Gerilimi:

Yardımcı Devre 600 V AC / DC

Ana Devre 690 V AC

Ana Devre 440 V DC

Nominal Çalışma Akımı (I e ):28 A

Nominal Çalışma Akımı AC-3 (I e ):28 A

Nominal Frekans (f):

Yardımcı Devre 50 Hz

Yardımcı Devre 60 Hz

Yardımcı Devre DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp ):

Yardımcı Devre 6 kV

Ana Devre 8 kV

Nominal İzolasyon Gerilimi (U i ):690 V

Kutup sayısı:3

Yardımcı Yardımcı Kişi Sayısı NC:1

Yardımcı Kontak Sayısı NO:1

Korunan Kutup Sayısı:3

Geleneksel Serbest Hava Termal Akımı ( Ith ):

Yardımcı Devre NC 6 A

Yardımcı Devre NO 4 A

Nominal Çalışma Akımı AC-15 (I e ):

(120 V) NC 3 A

(120 V) NO 0,5 A

(240 V) NC 3 A

(240 V) NO 0,5 A

(400 V) NC 0,75 A

(400 V) NO 0,5 A

(500 V) NC 0,75 A

( 500 V) YOK 0,5 A

Nominal Çalışma Akımı DC-13 (I e ):

(125 V) NC 0.55 A

(125 V) NO 0.55 A

(24 V) NC 1.25 A

(24 V) NO 1.25 A

(250 V) NC 0.27 A

(250 V) NO 0.27 A

(500 V) NC 0.15 A

( 500 V) NO 0,15 A

(60 V) NC 0,55 A

(60 V) NO 0,55 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi:3

Bağlantı Kapasitesi Yardımcı Devresi:Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 mm²

Esnek 1 / 2x 0,75 ... 1 mm²

Esnek 1 / 2x 1. .. 2,5 mm²

Sert 1 / 2x 0,75 ... 4 mm²

Bağlantı Kapasitesi Ana Devresi:Yüksüklü

Esnek 1 / 2x 2,5 ... 10 mm² Yüksüklü Esnek 1x 2,5 ... 35 mm²

Yalıtımlı Yüksüklü Esnek 1x 2,5 ... 35 mm²

Yalıtımlı Yüksüklü Esnek 1 / 2x 2,5 ... 10 mm²

Esnek 1 / 2x 2,5 ... 16 mm²

Esnek 1x 2,5 ... 35 mm²

Sert 1 / 2x 2,5 ... 16 mm²

Sert 1x 2,5 ... 35 mm²

Sıkma Torku:

Yardımcı Devre 1 ... 1.2 N · m

Ana Devre 4.0 ... 4.5 N · m

Tel Sıyırma Uzunluğu:

Yardımcı Devre 9 mm

Ana Devre 17 mm

Tavsiye Edilen Tornavida:

Yardımcı Devre Pozidriv 2

Ana Devre Pozidriv 2

Montaj konumu:Pozisyon 1 ila 6

Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 1.9 ... 3.1 W

İçin uygun:

AF40

AF52

AF65

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

IEC / EN 60947-5-1

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC

Amper Derecesi UL / CSA:28 A

İletişim Derecesi UL / CSA:

(NC :) B600

(NC :) Q600

(HAYIR :) Q600

(HAYIR :) D300

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1x 12-2 AWG

Esnek 2x 12-6 AWG

Bükülü 1x 12-2 AWG

Bükülü 2x 12-6 AWG

Bağlantı Kapasitesi Yardımcı Devre UL / CSA:

Esnek 1 / 2x 18-12 AWG

Bükülü 1 / 2x 18-12 AWG

Sıkma Torku UL / CSA:

Yardımcı Devre 9 ... 11 in · lb

Ana Devre 35 ... 40 in · lb

Çevre

Ortam hava sıcaklığı:

Çalışma -40 ... +70 ° C

Çalışma Telafi Edilmiş -40 ... +70 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:Evet

İzin Verilen Maksimum Çalışma İrtifası:2000 metre

Şok Direnci acc. IEC 60068-2-27'ye göre:11 ms Darbe 25g

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre:5g / 3 ... 150 Hz

RoHS Durumu:2011/65 / AB AB Direktifi uyarıncaNet Ağırlığı:0.372 kilo



 Veri Sayfası, Teknik Bilgiler:

2CDC106069D0201

1SAZ800502F0003

1SAZ800503

Talimatlar ve Kılavuzlar:

2CDC106051M6803

2CDC106085M6801

Boyut Diyagramı:

1SAZ800401F0001
