AÇIKLAMA:

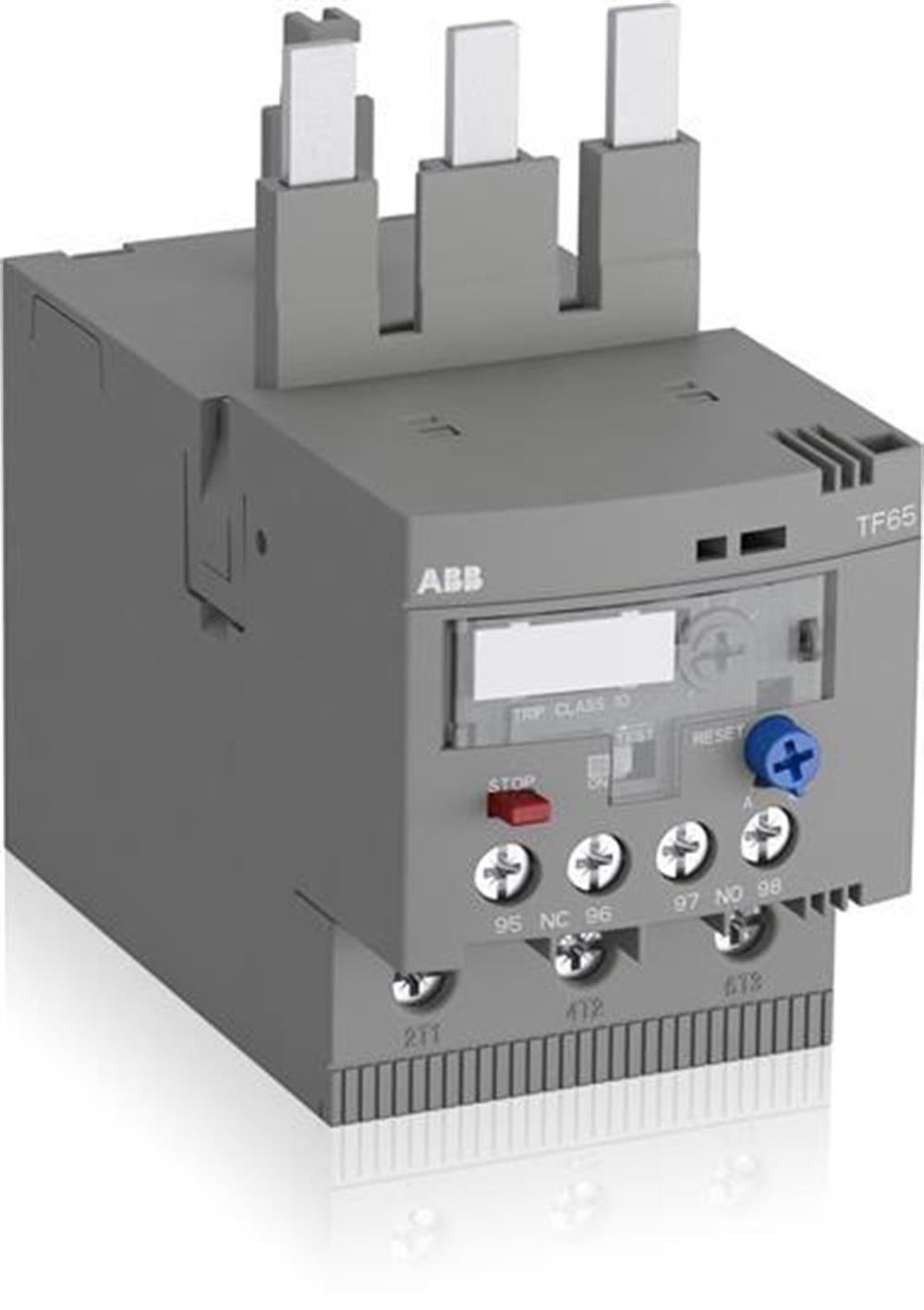

-TF65-40 termal aşırı yük rölesi, ana devre için ekonomik bir elektromekanik koruma cihazıdır.
-Aşırı yük veya faz hatası durumunda motorlar için güvenilir ve hızlı koruma sağlar. Cihaz açma sınıfı 10'a sahiptir.
-Diğer özellikler sıcaklık telafisi, açma kontağı (NC), sinyal kontağı (NO), otomatik veya manuel sıfırlama seçilebilir, tripsiz mekanizma, STOP fonksiyonu ve bir açma göstergesidir.
-Aşırı yük röleleri doğrudan blok kontaktörlerine bağlanır. Aksesuar olarak tekli montaj kitleri mevcuttur.
Boyutlar:
Ürün Net Genişliği: 54.9 mm (milimetre)
Ürün Net Yüksekliği: 101.4 mm (milimetre)
Ürün Net Derinliği / Uzunluğu: 106.9 mm (milimetre)
Ürün Net Ağırlığı: 0.372 kilo
Teknik
Ayar Aralığı:30 ... 40 A
Nominal Çalışma Gerilimi:Yardımcı Devre 600 V AC / DC
Ana Devre 690 V AC
Ana Devre 440 V DC
Nominal Çalışma Akımı (I e ):40 A
Nominal Çalışma Akımı AC-3 (I e ):40 A
Nominal Frekans (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Nominal Darbe Dayanım Gerilimi (U imp ):
Yardımcı Devre 6 kV
Ana Devre 8 kV
Nominal İzolasyon Gerilimi (U i ): 690 V
Kutup sayısı: 3
Yardımcı Yardımcı Kişi Sayısı NC:1
Yardımcı Kontak Sayısı NO:1
Korunan Kutup Sayısı:3
Geleneksel Serbest Hava Termal Akımı ( Ith ):
Yardımcı Devre NC 6 A
Yardımcı Devre NO 4 A
Nominal Çalışma Akımı AC-15 (I e ):
(120 V) NC 3 A
(120 V) NO 0,5 A
(240 V) NC 3 A
(240 V) NO 0,5 A
(400 V) NC 0,75 A
(400 V) NO 0,5 A
(500 V) NC 0,75 A
( 500 V) YOK 0,5 A
Nominal Çalışma Akımı DC-13 (I e ):
(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
( 500 V) NO 0,15 A
(60 V) NC 0,55 A
(60 V) NO 0,55 A
Koruma derecesi:
Muhafaza IP20
Ana Devre Terminalleri IP10
Kirlilik derecesi:3
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 ... 2,5 mm Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 mm
Esnek 1 / 2x 0,75 ... 1 mm
Esnek 1 / 2x 1. .. 2,5 mm
Sert 1 / 2x 0,75 ... 4 mm
Bağlantı Kapasitesi Ana Devresi:
Yüksüklü
Esnek 1 / 2x 2,5 ... 10 mm Yüksüklü Esnek 1x 2,5 ... 35 mm
Yalıtımlı Yüksüklü Esnek 1x 2,5 ... 35 mm
Yalıtımlı Yüksüklü Esnek 1 / 2x 2,5 ... 10 mm
Esnek 1 / 2x 2,5 ... 16 mm
Esnek 1x 2,5 ... 35 mm
Sert 1 / 2x 2,5 ... 16 mm
Sert 1x 2,5 ... 35 mm
Sıkma Torku:Yardımcı Devre 1 ... 1.2 N m
Ana Devre 4.0 ... 4.5 N m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Ana Devre 17 mm
Tavsiye Edilen Tornavida:
Yardımcı Devre Pozidriv 2
Ana Devre Pozidriv 2
Montaj konumu: Pozisyon 1 ila 6
Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 2.1 ... 3.7 W
İçin uygun:
AF40
AF52
AF65
Standartlar:
EC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Veri Sayfası, Teknik Bilgiler: 2CDC106069D0201
Veri Dosyası, Teknik Bilgiler (Bölüm 2): 1SAZ800502F0004
Veri Dosyası, Teknik Bilgiler (Bölüm 3): 1SAZ800503
Talimatlar ve Kılavuzlar: 2CDC106051M6803
Talimatlar ve Kılavuzlar (Bölüm 2): 2CDC106085M6801
Boyut Diyagramı: 1SAZ800401F0001
