AÇIKLAMA:

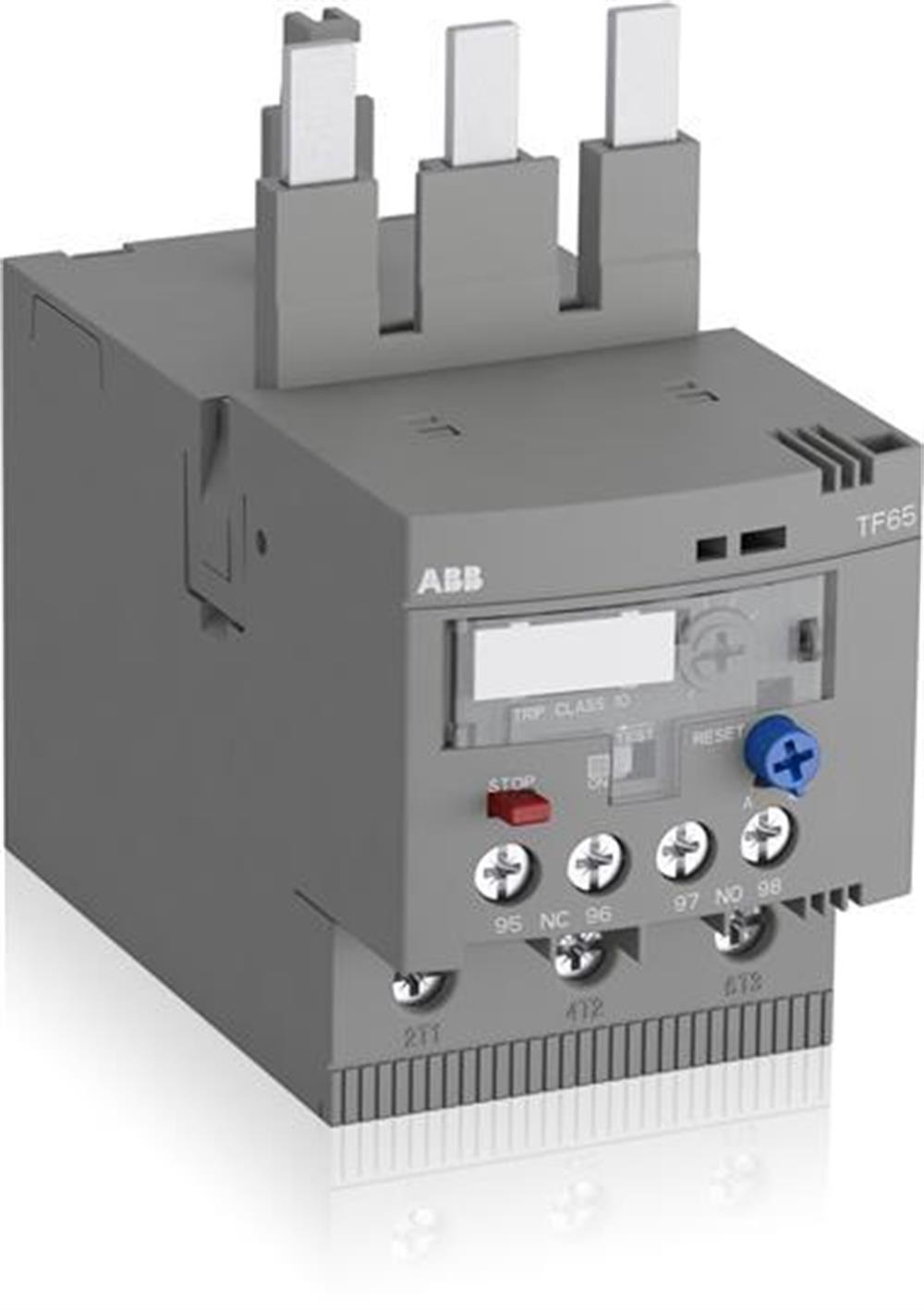

TF65-67 termal aşırı yük rölesi, ana devre için ekonomik bir elektromekanik koruma cihazıdır.
Aşırı yük veya faz hatası kullanmak motorlar için güvenilir ve hızlı koruma sağlar.
Cihaz açma sınıfı 10'a sahiptir.
Diğer özellikler sıcaklık telafisi, açma kontağı (NC), sinyal kontağı (NO), otomatik veya manuel sıfırlama seçilebilir, tripsiz mekanizma, STOP işlev ve bir açma göstergesidir.
Aşırı yük röleleri trip blok kontaktörlerine bağlanır.
Aksesuar olarak tekli montaj kitleri mevcuttur.
Boyutlar
Ürün Net Genişliği:
54,9 mm (milimetre)
Ürün Net Yüksekliği:
101.4 mm (milimetre)
Ürün Net Derinliği / Uzunluğu
: 106.9 mm (milimetre)
Ürün Net Ağırlığı:
0.382 kilo
Teknik
Ayar Aralığı:
57 ... 67 A
Nominal Çalışma Gerilimi:
Yardımcı Devre 600 V AC / DC
Ana Devre 690 V AC
Ana Devre 440 V DC
Nominal Çalışma Akımı (I e):
67 A
Nominal Çalışma Akımı AC-3 (I e):
67 A
Nominal Frekans (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Nominal Darbe Dayanım Gerilimi (U imp):
Yardımcı Devre 6 kV
Ana Devre 8 kV
Anma Yalıtım Gerilimi (U i):
690 V
Kutup sayısı:
3
Yardımcı Yardımcı Kişi Sayısı NC:
1
Yardımcı Kontak Sayısı NO:
1
Korunan Kutup Sayısı:
3
Geleneksel Serbest Hava Termal Akımı (Ith):
Yardımcı Devre NC 6 A
Yardımcı Devre NO 4 A
Nominal Çalışma Akımı AC-15 (I e):
(120 V) NC 3 A
(120 V) NO 0,5 A
(240 V) NC 3 A
(240 V) NO 0,5 A
(400 V) NC 0,75 A
(400 V) NO 0,5 A
(500 V) NC 0,75 A
(500 V) YOK 0,5 A
Nominal Çalışma Akımı DC-13 (I e):
(125 V) NC 0,55 A
(125 V) NO 0,55 A
(24 V) NC 1,25 A
(24 V) NO 1.25 A
(250 V) NC 0,27 A
(250 V) NO 0,27 A
(500 V) NC 0,15 A
(500 V) NO 0,15 A
(60 V) NC 0,55 A
(60 V) NO 0,55 A
Koruma derecesi:
Muhafaza IP20
Ana Devre Terminalleri IP10
Kirlilik derecesi:
3
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü
Esnek 1 / 2x 0,75 ... 2,5 mm Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 mm
Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 mm
Esnek 1 / 2x 0,75 ... 1 mm
Esnek 1 / 2x 1. .. 2,5 mm
Sert 1 / 2x 0,75 ... 4 mm
Bağlantı Kapasitesi Ana Devresi:
Yüksüklü
Esnek 1 / 2x 2,5 ... 10 mm Yüksüklü Esnek 1x 2,5 ... 35 mm
Yalıtımlı Yüksüklü Esnek 1x 2,5 ... 35 mm
Yalıtımlı Yüksüklü Esnek 1 / 2x 2,5 ... 10 mm
Esnek 1/2 x 2,5 ... 16 mm
Esnek 1x 2,5 ... 35 mm
Sert 1/2 x 2,5 ... 16 mm
Sert 1x 2,5 ... 35 mm
Sıkma Torku:
Yardımcı Devre 1 ... 1.2 N m
Ana Devre 4.0 ... 4.5 N m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Ana Devre 17 mm
Tavsiye Edilen Tornavida:
Yardımcı Devre Pozidriv 2
Ana Devre Pozidriv 2
Montaj konumu:
Pozisyon 1 ila 6
Güç kaybı:
Direk Başına Nominal Çalışma Koşullarında 2,5 ... 3,4 W
İçin uygun:
AF40
AF52
AF65
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:
Ana Devre 600 V AC
Amper Derecesi UL / CSA: 67 A
İletişim Derecesi UL / CSA: (NC :) B600
(NC :) Q600
(HAYIR :) Q600
(HAYIR :) D300
Bağlantı Kapasitesi Ana Devre UL / CSA:
Esnek 1x 12-2 AWG
Esnek 2x 12-6 AWG
Bükülü 1x 12-2 AWG
Bükülü 2x 12-6 AWG
Bağlantı Kapasitesi Yardımcı Devre UL / CSA:
Esnek 1 / 2x 18-12 AWG
Bükülü 1 / 2x 18-12 AWG
Sıkma Torku UL / CSA:
Yardımcı Devre 9 ... 11 inç lb
Ana Devre 35 ... 40 inç lb
Çevre
Ortam hava sıcaklığı:
Çalışma -40 ... +70 C
Çalışma Telafi Edilmiş -40 ... +70 C
Depolama -50 ... +80 C
Ortam Hava Sıcaklığı Telafisi:
Evet
İzin Ver Maksimum Çalışma İrtifası:
2000 metre
Şok Direnci acc.
IEC 60068-2-27'ye göre:
11 ms Darbe 25g
Titreşimlere Direnç acc.
IEC 60068-2-6'ya göre:
5g / 3 ... 150 Hz
RoHS Durumu:
2011/65 / AB AB Yönergesi şart
Veri Sayfası, Teknik Bilgiler:
2CDC106051M6803
2CDC106085M6801
Talimatlar ve Kılavuzlar:
2CDC106051M6803
2CDC106085M6801
