AÇIKLAMA:
Genel bilgi
Genişletilmiş Ürün Tipi:TF96-60
Ürün kimliği:1SAZ911201R1002
EAN:4013614482991

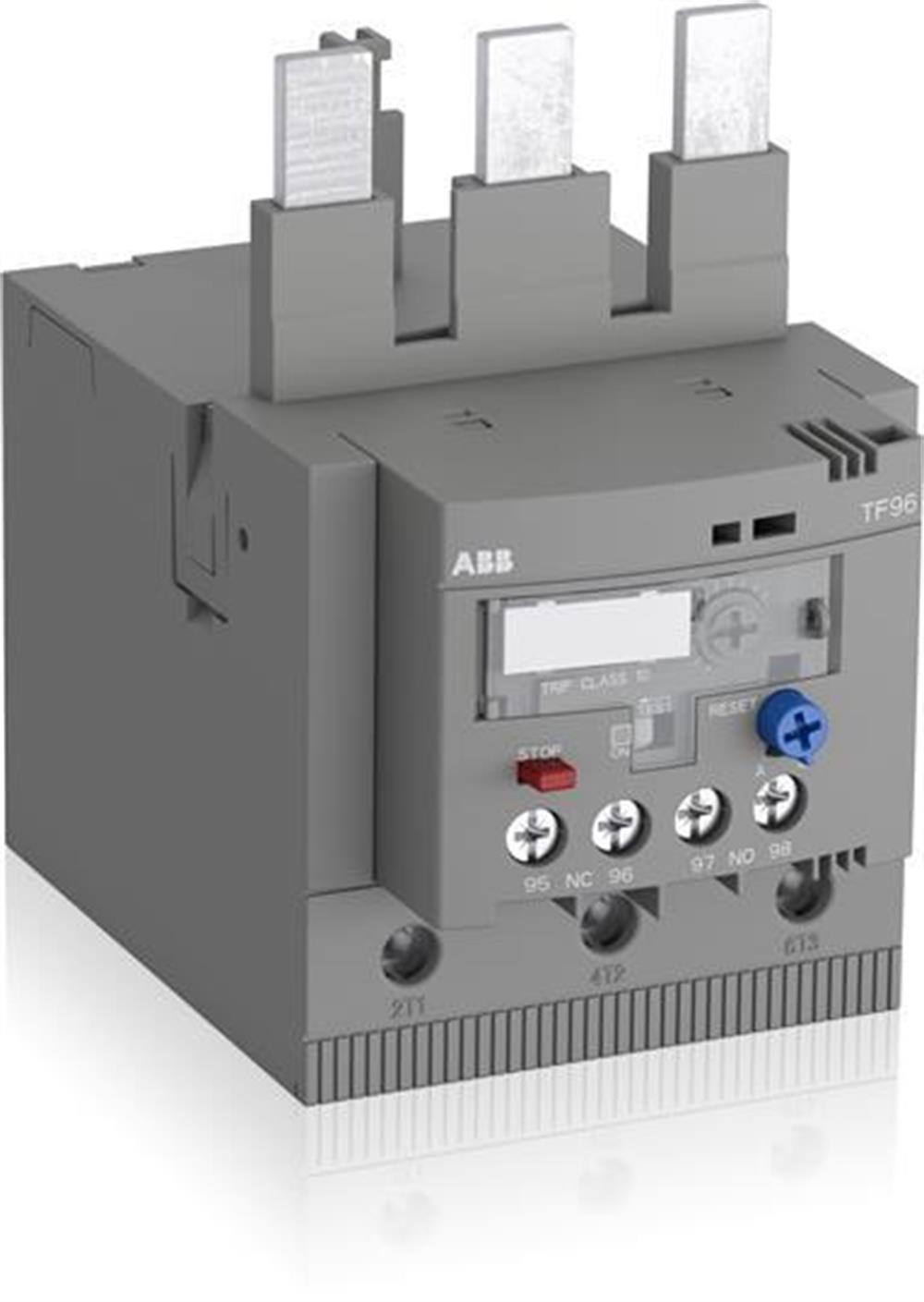

Katalog Açıklaması:TF96-60 Termal Aşırı Yük Rölesi
Uzun Açıklama:TF96-60 termik aşırı yük rölesi, ana devre için ekonomik bir elektromekanik koruma cihazıdır. Aşırı yük veya faz arızası durumunda motorlar için güvenilir ve hızlı koruma sağlar. Cihaz, açma sınıfı 10'a sahiptir. Diğer özellikler sıcaklık kompanzasyonu, açma kontağı (NC), sinyal kontağı (NO), otomatik veya manuel sıfırlama seçilebilir, tetiksiz mekanizma, STOP işlevi ve bir açma göstergesidir. Aşırı yük röleleri doğrudan blok kontaktörlerine bağlanır. Aksesuar olarak tekli montaj kitleri mevcuttur.
Boyutlar
Ürün Net Genişliği:69,9 mm
Ürün Net Yüksekliği:106,9 mm
Ürün Net Derinliği / Uzunluğu:106,3 mm
Ürün Net Ağırlığı:0,52 kg
Teknik
Ayar Aralığı:48 ... 60 Bir
Anma Çalışma Gerilimi:
Yardımcı Devre 600 V AC / DC
Ana Devre 690 V AC
Ana Devre 440 V DC
Anma Çalışma Akımı (I e ):60 A
Anma Çalışma Akımı AC-3 (I e ):60 A
Anma Frekansı (f):
Yardımcı Devre 50 Hz
Yardımcı Devre 60 Hz
Yardımcı Devre DC
Ana Devre 50 Hz
Ana Devre 60 Hz
Anma Darbe Dayanım Gerilimi (U imp ):
Yardımcı Devre 6 kV
Ana Devre 8 kV
Anma Yalıtım Gerilimi (U i ):690 V
Kutup sayısı:3
Yardımcı Kontak Sayısı NC:1
Yardımcı Kontak Sayısı NO:1
Korunan Kutup Sayısı:3
Konvansiyonel Serbest Hava Termal Akımı (I th ):
Yardımcı Devre NC 6 A
Yardımcı Devre NO 4 A
Anma Çalışma Akımı AC-15 (I e ):
(120 V) NC 3 A
(120 V) NO 0,5 A
(240 V) NC 3 A
(240 V) NO 0,5 A
(400 V) NC 0,75 A
(400 V) NO 0,5 A
(500 V) NC 0,75 A
( 500 V) YOK 0,5 A
Anma Çalışma Akımı DC-13 (I e ):
(125 V) NC 0,55 A
(125 V) NO 0,55 A
(24 V) NC 1,25 A
(24 V) NO 1,25 A
(250 V) NC 0,27 A
(250 V) NO 0,27 A
(500 V) NC 0,15 A
( 500 V) YOK 0,15 A
(60 V) NC 0,55 A
(60 V) YOK 0,55 A
Koruma derecesi:
Muhafaza IP20
Ana Devre Terminalleri IP10
Kirlilik derecesi:3
Bağlantı Kapasitesi Yardımcı Devresi:Yüksüklü
Esnek 1 / 2x 0,75 ... 2,5 mm İzoleli Yüksüklü Esnek 1x 0,75 ... 2,5 mm
İzoleli Yüksüklü Esnek 2x 0,75 ... 1,5 mm
Esnek 1 / 2x 0,75 ... 1 mm
Esnek 1 / 2x 1. .. 2,5 mm
Sert 1 / 2x 0,75 ... 4 mm
Bağlantı Kapasitesi Ana Devresi:Yüksüklü
Esnek 1 / 2x 6 ... 35 mm Yüksüklü Esnek 1x 6 ... 50 mm
İzoleli Yüksüklü Esnek 1 / 2x 6 ... 16 mm
İzoleli Yüksüklü Esnek 1x 6 ... 50 mm
Esnek 1 / 2x 6 ... 35 mm
Esnek 1x 6 ... 50 mm
Sert 1 / 2x 6 ... 35 mm
Sert 1x 6 ... 50 mm
Sıkma Torku:
Yardımcı Devre 1 ... 1,2 N m
Ana Devre 6,0 ... 9,0 N m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 9 mm
Ana Devre 20 mm
Önerilen Tornavida:
Yardımcı Devre Pozidriv 2
Ana Devre Altıgen 4
Montaj konumu:Pozisyon 1 ila 6
Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 3 ... 4,7 W
İçin uygun:
AF80
AF96
Standartlar:
IEC / EN 60947-1
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 60947-1
UL 60947-4-1
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC
Amper Derecesi UL / CSA:60 A
İletişim Derecesi UL / CSA:
(NC :) B600
(NC :) Q600
(HAYIR :) Q600
(HAYIR :) D300
Bağlantı Kapasitesi Ana Devre UL / CSA:
Esnek 1x 8-1 AWG
Esnek 2x 8-3 AWG
Bükülü 1x 8-1 AWG
Bükülü 2x 8-3 AWG
Bağlantı Kapasitesi Yardımcı Devre UL / CSA:
Esnek 1 / 2x 18-12 AWG
Bükülü 1 / 2x 18-12 AWG
Sıkma Torku UL / CSA:
Yardımcı Devre 9 ... 11 inç lb
Ana Devre 50 ... 80 inç lb
Çevre
Ortam hava sıcaklığı:
Çalışma -40 ... +70 C
Çalışma Telafisi -40 ... +70 C
Depolama -50 ... +80 C
Ortam Hava Sıcaklığı Telafisi:Evet
İzin Verilen Maksimum Çalışma Yüksekliği:2000 m
Şoka Dayanıklılık IEC 60068-2-27'ye göre:11 ms Darbe 25g
Titreşimlere Direnç acc. IEC 60068-2-6'ya göre:5 g / 3 ... 150 Hz
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
Veri Sayfası, Teknik Bilgiler:
2CDC106069D0201
1SAZ800502F0001
1SAZ800503
1SAZ900506
Talimatlar ve Kılavuzlar:
2CDC106052M6803
2CDC106086M6801
1SAZ900401F0001
