AÇIKLAMA:

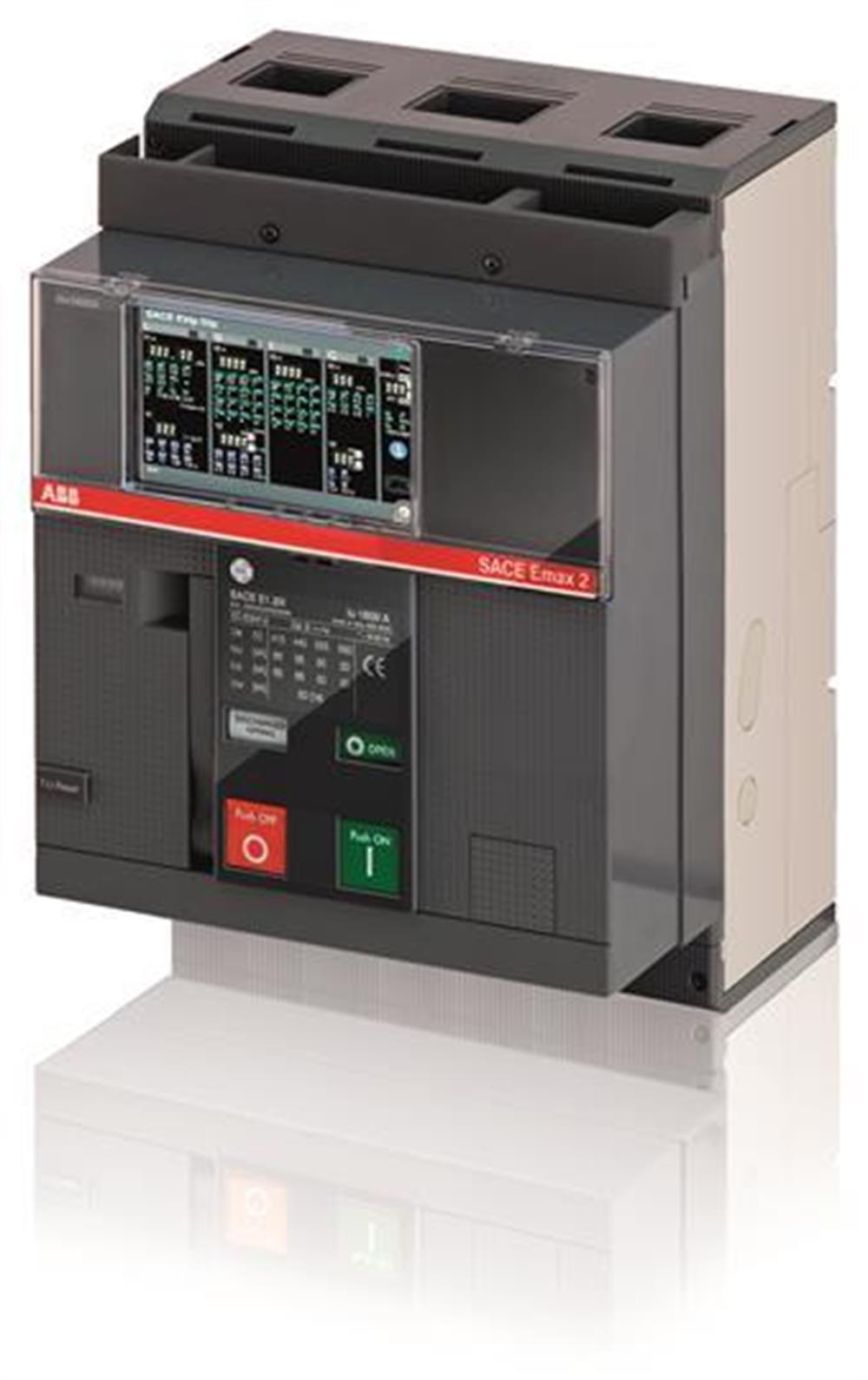

CREAKER SACE EMAX2 E1.2B 1600 ŞUNLARA BAĞLI AC EKIP / DIP-LI R 1600'DE ÖN TERMİNALLER VE KATI DEVLET SERİSİNDE ÜÇ KUTUPLU SABİT: 4 YARDIMCI KONTAK VE KAPALI POZİSYONDA C.BREAKER
Boyutlar
Ürün Net Genişliği:
210 mm
Ürün Net Yüksekliği:
296 mm (milimetre)
Ürün Net Derinliği / Uzunluğu:
verilmektedir: 183 mm
Ürün Net Ağırlığı:
14 kilo
Ek bilgi
Akım Tipi:
AC
Elektriksel Dayanıklılık:
Ue = <440 V 3000 devir
Ue = 500 ... 690 V 6500 devir saatte 30 devir
Mekanik Dayanıklılık:
20000 devir saatte 60 devir
Kutup sayısı:
3
Güç kaybı:
201 W
Ürün Ana Tipi:
SACE Emax 2
Ürün adı:
Hava dolaşımı kesici
Ürün tipi:
Hava dolaşımı kesici
Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi: 100%
Anma Akımı (I n):
1600 A
Anma Gerilimi (U r):
690 V
Nominal Darbe Dayanım Gerilimi (U imp):
acc.
IEC 60947-2 12 kV'ye göre
Nominal İzolasyon Gerilimi (U i):
AC 1000 V
Nominal Çalışma Gerilimi:
690 V AC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(220 V AC) 42 kA
(230 V AC) 42 kA
(380 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(660 V AC) 42 kA
(690 V AC) 42 kA
Anma Kısa Süreli Dayanım Akımı (I cw):
1 s için 42 kA
3 s için 24 kA
Nominal Kısa Devre Kesme Kapasitesi (I cu):
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(525 V AC) 42 kA
(690 V AC) 42 kA
Anma Kesintisiz Akım (I u):
1600 A
Yayın Türü:
EL
Standartlar:
IEC
Alt tür:
E1.2
Terminal Bağlantı Tipi:
Ön
Sürüm:
F
Veri Sayfası, Teknik Bilgiler: 1SDC200023D0209
Talimatlar ve Kılavuzlar: 1SDH000999R0002
