AÇIKLAMA:

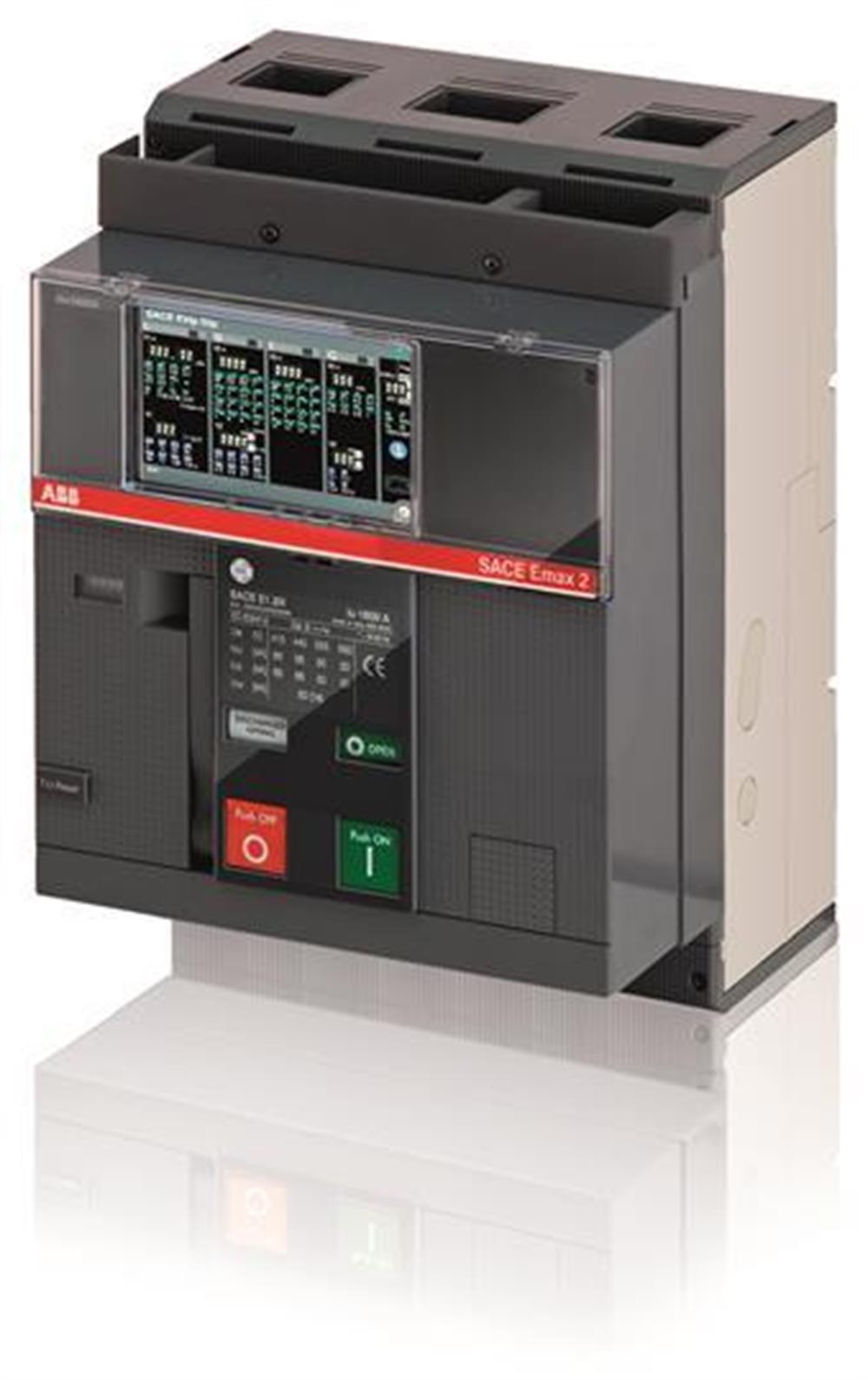

CREAKER SACE EMAX2 E1.2B 800 ŞUNLARA BAĞLI AC EKIP / DIP-LI R 800'DE ÖN TERMİNALLER VE KATI DEVLET SERİSİNDE ÜÇ KUTUPLU SABİT: 4 YARDIMCI KONTAK VE KAPALI POZİSYONDA C.BREAKER



Boyutlar

Ürün Net Genişliği:  210 mm

Ürün Net Yüksekliği:  296 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:  verilmektedir: 183 mm

Ürün Net Ağırlığı:  14 kilo



Ek bilgi

Akım Tipi:  AC

Elektriksel Dayanıklılık:

Ue = <440 V 8000 devir

Ue = 500 ... 690 V 8000 devir

saatte 30 devir

Mekanik Dayanıklılık  : 20000 devir saatte 60 devir

Kutup sayısı:  3

Güç kaybı:  50 W

Ürün Ana Tipi:  SACE Emax 2

Ürün adı:  Hava dolaşımı kesici

Ürün tipi:  Hava dolaşımı kesici

Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi: 100%

Anma Akımı (I n):  800 A

Anma Gerilimi (U r):  690 V

Nominal Darbe Dayanım Gerilimi (U imp):  acc.  IEC 60947-2 12 kV'ye göre

Nominal İzolasyon Gerilimi (U i):  AC 1000 V

Nominal Çalışma Gerilimi:  690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 42 kA

(230 V AC) 42 kA

(380 V AC) 42 kA

(400 V AC) 42 kA

(415 V AC) 42 kA

(440 V AC) 42 kA

(500 V AC) 42 kA

(660 V AC) 42 kA

(690 V AC) 42 kA

Anma Kısa Süreli Dayanım Akımı (I cw):

1 s için 42 kA

3 s için 24 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(400 V AC) 42 kA

(415 V AC) 42 kA

(440 V AC) 42 kA

(500 V AC) 42 kA

(525 V AC) 42 kA

(690 V AC) 42 kA

Anma Kesintisiz Akım (I u):  800 A

Yayın Türü:  EL

Standartlar:  IEC

Alt tür:  E1.2

Terminal Bağlantı Tipi:  Ön

Sürüm:   F

Veri Sayfası, Teknik Bilgiler: 1SDC200023D0209

Talimatlar ve Kılavuzlar: 1SDH000999R0002
