GENEL BİLGİ

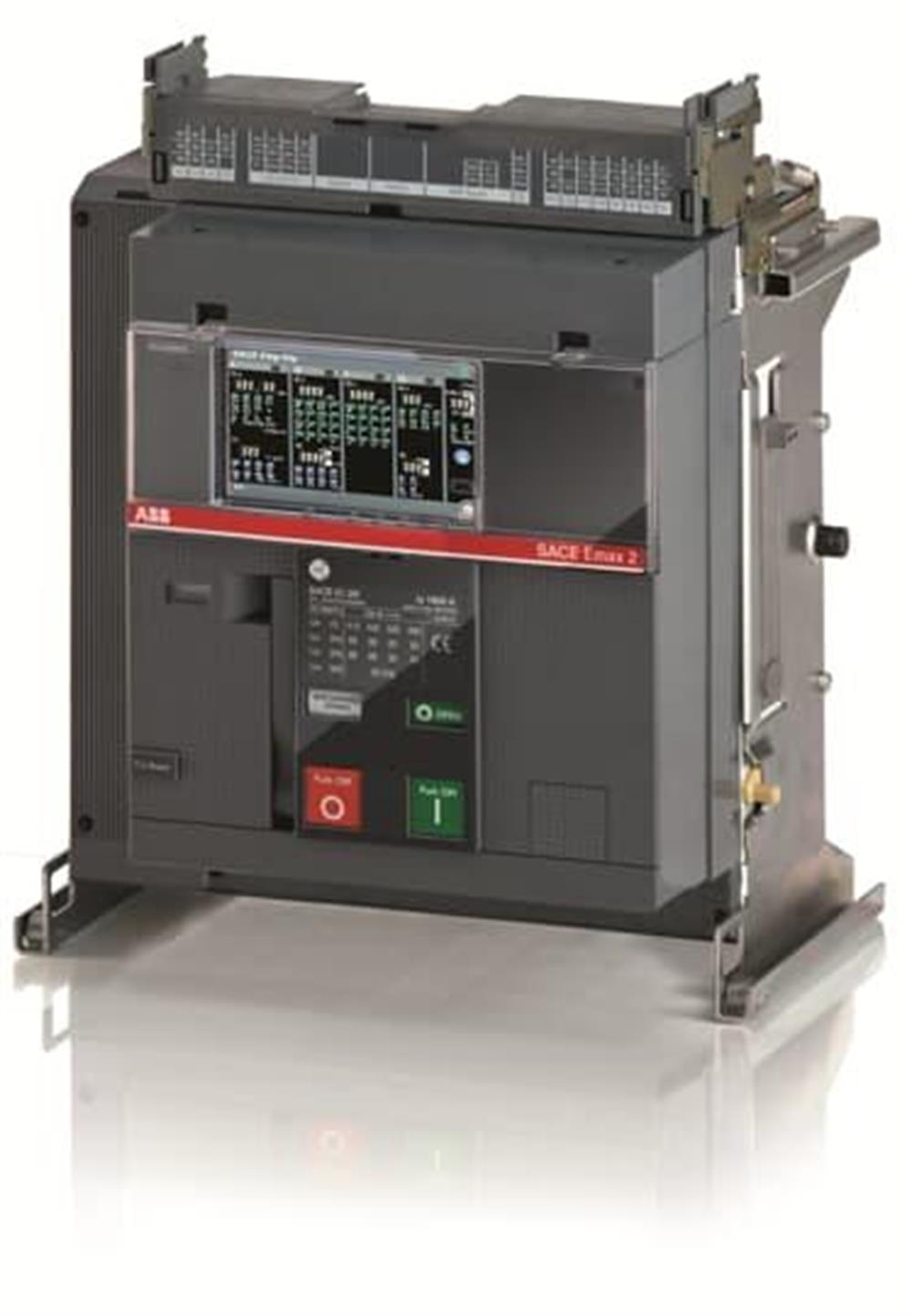

Genişletilmiş Ürün Tipi:E1.2B 800 Ekip Dip LI 4p WMP
Ürün kimliği:1SDA072721R1
EAN:8015644765712
Katalog Açıklaması:E1.2B 800 Ekip Dip LI 4p WMP
Uzun Açıklama:HAREKETLİ PARÇA C.BREAKER SACE EMAX2 E1.2B 800 DÖRT KUTUP, AC EKIP / DIP-LI R 800'DE KATI DURUMDA YAYINLI: 4 YARDIMCI KONTAK VE KIRICI KONUMUNDA AÇIK-KAPALI
Sipariş verme
EAN:8015644765712
Minimum sipariş miktarı:1 parça
Gümrük Tarife numarası:85362090
Boyutlar
Ürün Net Genişliği:348 mm
Ürün Net Yüksekliği:363,5 mm
Ürün Net Derinliği / Uzunluğu:271 mm
Ürün Net Ağırlığı:20 kg
Konteyner Bilgileri
Paket Seviye 1 Birimleri:1 parça
Paket Düzeyi 1 Genişliği:350 mm
Paket Seviye 1 Yüksekliği:350 mm
Paket Seviye 1 Derinliği / Uzunluğu:330 mm
Paket Seviyesi 1 Brüt Ağırlık:23 kg
Paket Seviye 1 EAN:8015644765712
Çevresel
RoHS Durumu:2011/65 / EU sayılı AB Direktifi ve 2015/863 Değişikliği 22 Temmuz 2019
EK BİLGİ
Akım Tipi:AC
Elektriksel Dayanıklılık:
Ue = <440 V 8000 döngü
Ue = 500 ... 690 V 8000 döngü
30 döngü / saat
Mekanik Dayanıklılık:20000 döngü
saatte 60 döngü
Nötr Kutup Akımı ([% Iu]):100 %
Kutup sayısı:4
Güç kaybı:100 W
Ürün Ana Tipi:SACE Emax 2
Ürün adı:Hava dolaşımı kesici
Ürün tipi:Hava dolaşımı kesici
Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ):100 %
Anma Akımı (I n ):800 A
Anma Gerilimi (U r ):690 V
Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre
Anma Yalıtım Gerilimi (U i ):AC 1000 V
Anma Çalışma Gerilimi:690 V AC
Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):
(220 V AC) 42 kA
(230 V AC) 42 kA
(380 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
( 660 V AC) 42 kA
(690 V AC) 42 kA
Kısa Süreli Anma Dayanım Akımı (I cw ):
1 sn için 42 kA
3 sn 24 kA için
Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(525 V AC) 42 kA
(690 V AC) 42 kA
Kesintisiz Anma Akımı (I u ):800 A
Serbest bırakmak:Ekip Dip LI
Yayın Türü:EL
Kısa Devre Performans Seviyesi:B
Standartlar:IEC
Alt tür:E1.2
Versiyon:W
Sertifikalar ve Beyanlar (Belge Numarası)
Veri Sayfası, Teknik Bilgiler:1SDC200023D0209
Uygunluk Beyanı - CE:9AKK106713A5546
Çevresel Bilgi:Müsait değil
Talimatlar ve Kılavuzlar:1SDH000999R0002
