AÇIKLAMA:

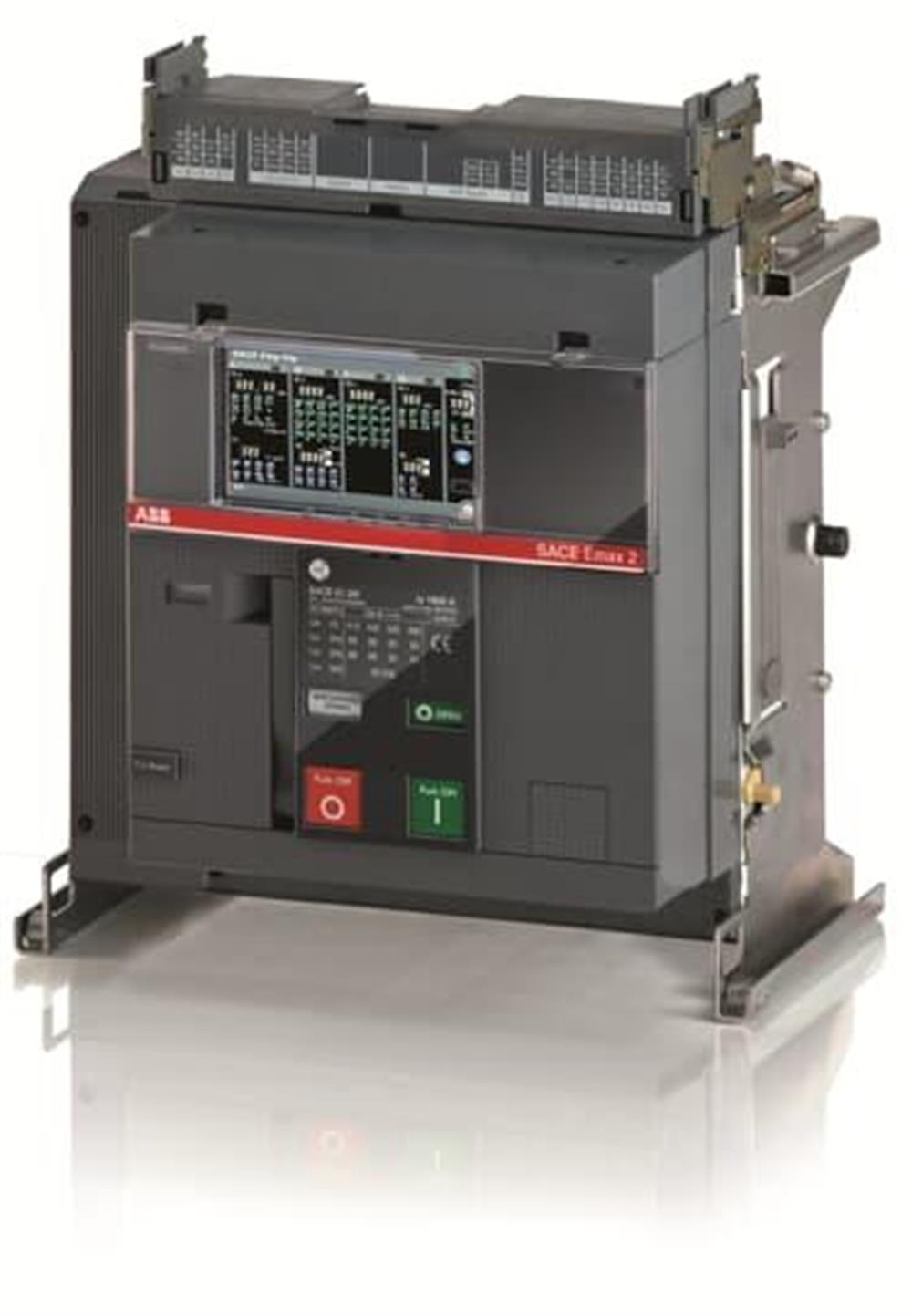

AC EKIP / DIP-LSI R 630'DA MONTE EDİLEN CİLT KUTUSU EMAX2 E1XN E1.2N 630 DÖRT DİREK AC EKIP / DIP-LSI R 630 ŞUNLARA UYGUN: 4 YARDIMCI KONTAK VE POZİSYON AÇMA KAPALI



Boyutlar

Ürün Net Genişliği:   içindir 348 mm

Ürün Net Yüksekliği:   363,5 mm

Ürün Net Derinliği / Uzunluğu:   içindir 271 mm

Ürün Net Ağırlığı:   20 kg



Ek bilgi

Akım Tipi:   AC

Elektriksel Dayanıklılık:

Ue = <440 V 8000 devir

Ue = 500 ... 690 V 8000 devir saatte 30 devir

Mekanik Dayanıklılık:   20000 devir saatte 60 devir

Nötr Kutup Akımı ([% Iu]):   % 100

Kutup sayısı:   4

Güç kaybı:   Ferforje Sehpa Modelleri 62

Ürün Ana Tipi:   SACE Emax 2

Ürün adı:   Hava dolaşımı kesici

Ürün tipi:   Hava dolaşımı kesici

Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi:   100%

Anma Akımı (I n):   630 A

Anma Gerilimi (U r):   690 V

Nominal Darbe Dayanım Gerilimi (U imp):   acc.  IEC 60947-2 12 kV'ye göre

Anma Yalıtım Gerilimi (U i):   AC 1000 V

Nominal Çalışma Gerilimi:   690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 66 kA

(230 V AC) 66 kA

(380 V AC) 66 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 50 kA

(660 V AC) 50 kA

(690 V AC) 50 kA

Anma Kısa Süreli Dayanım Akımı:   1 s için 50 kA

3 s 30 kA için

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(400 V AC) 66 kA

(415 V AC) 66 kA

(440 V AC) 66 kA

(500 V AC) 50 kA

(525 V AC) 50 kA

(690 V AC) 50 kA

Anma Kesintisiz Akım (I u):   630 A

Yayın Türü:   EL

Standartlar:   IEC

Alt tür:   E1.2

Sürüm:    W

Veri Sayfası, Teknik Bilgiler: 1SDC200023D0209

Talimatlar ve Kılavuzlar: 1SDH000999R0002
