GENEL BİLGİ

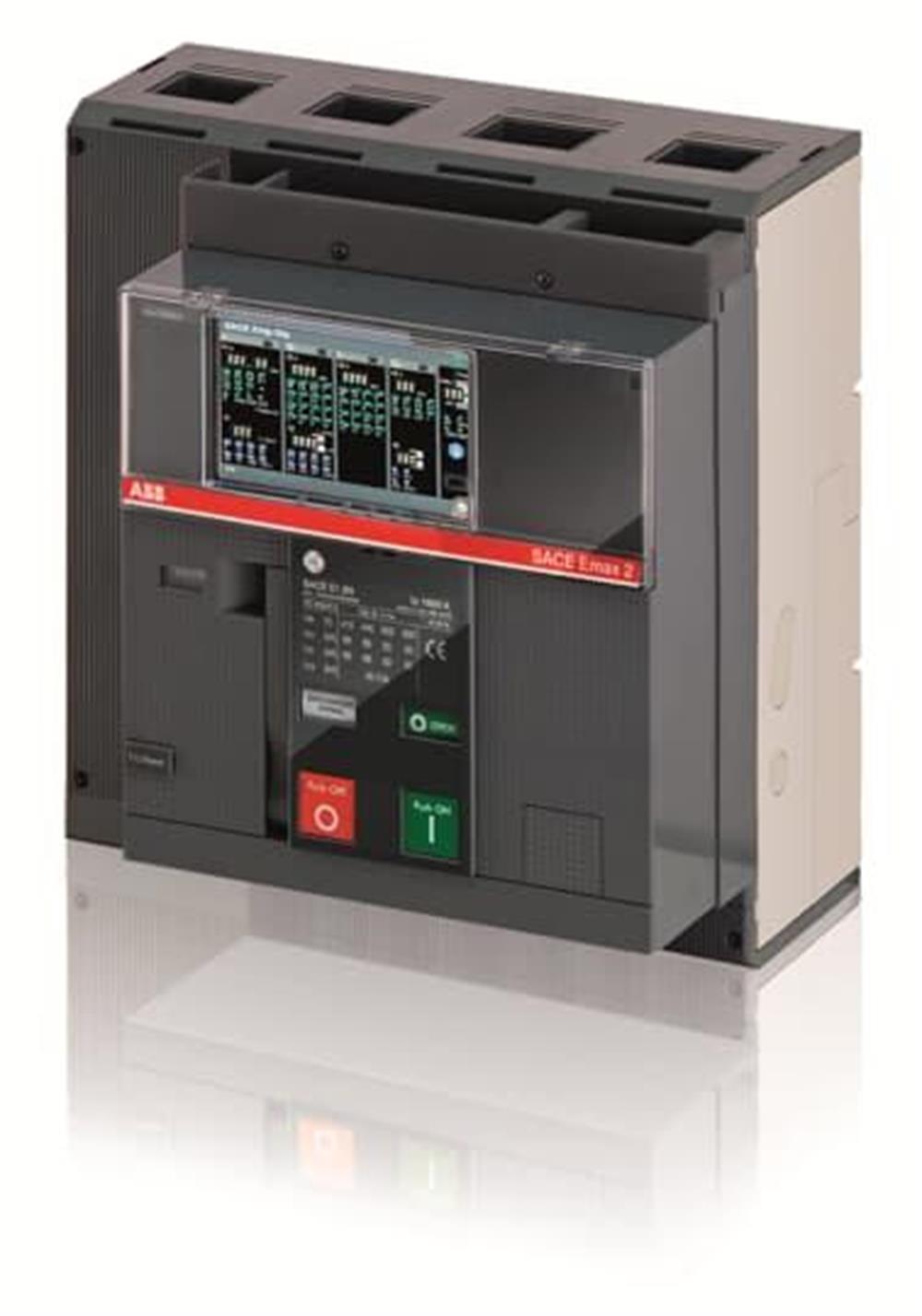

Genişletilmiş Ürün Tipi:E1.2N 800 Ekip Dip LI 4p FF

Ürün kimliği:1SDA071391R1

EAN:8015644752415

Katalog Açıklaması:E1.2N 800 Ekip Dip LI 4p FF

Uzun Açıklama:C.BREAKER SACE EMAX2 E1.2N 800 AC EKIP / DIP-LI R 800 İÇİNDE ÖN TERMİNALLERE VE KATI DURUMDA SABİT DÖRT KUTUP SABİT DÖRT KUTUP ŞUNLARLA TAKILMIŞ: 4 YARDIMCI KONTAK VE C.BREAKER AÇIK-KAPALI

Sipariş verme

EAN:8015644752415

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85362090

Boyutlar

Ürün Net Genişliği:280 mm

Ürün Net Yüksekliği:296 mm

Ürün Net Derinliği / Uzunluğu:183 mm

Ürün Net Ağırlığı:16 kg

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:350 mm

Paket Seviye 1 Yüksekliği:350 mm

Paket Seviye 1 Derinliği / Uzunluğu:330 mm

Paket Seviyesi 1 Brüt Ağırlık:18 kg

Paket Seviye 1 EAN:8015644752415

EK BİLGİ

Akım Tipi:AC

Elektriksel Dayanıklılık:

Ue = <440 V 8000 döngü

Ue = 500 ... 690 V 8000 döngü 30 döngü / saat

Mekanik Dayanıklılık:20000 döngü saatte 60 döngü

Nötr Kutup Akımı ([% Iu]):100 %

Kutup sayısı:4

Güç kaybı:50 W

Ürün Ana Tipi:SACE Emax 2

Ürün adı:Hava dolaşımı kesici

Ürün tipi:Hava dolaşımı kesici

Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ):100 %

Anma Akımı (I n ):800 A

Anma Gerilimi (U r ):690 V

Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre

Anma Yalıtım Gerilimi (U i ):AC 1000 V

Anma Çalışma Gerilimi:690 V AC

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 66 kA

(230 V AC) 66 kA

(380 V AC) 66 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 50 kA

( 660 V AC) 50 kA

(690 V AC) 50 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 50 kA için 3 s 30 kA için

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(400 V AC) 66 kA

(415 V AC) 66 kA

(440 V AC) 66 kA

(500 V AC) 50 kA

(525 V AC) 50 kA

(690 V AC) 50 kA

Kesintisiz Anma Akımı (I u ):800 A

Serbest bırakmak:Ekip Dip LI

Yayın Türü:EL

Kısa Devre Performans Seviyesi:N

Standartlar:IEC

Alt tür:E1.2

Terminal Bağlantı Tipi:Ön

Versiyon:F

Sertifikalar ve Beyanlar (Belge Numarası)

Veri Sayfası, Teknik Bilgiler:1SDC200023D0209

Uygunluk Beyanı - CE:1SDL000165R0019

Çevresel Bilgi:Müsait değil

Talimatlar ve Kılavuzlar:1SDH000999R0002
