GENEL BİLGİ

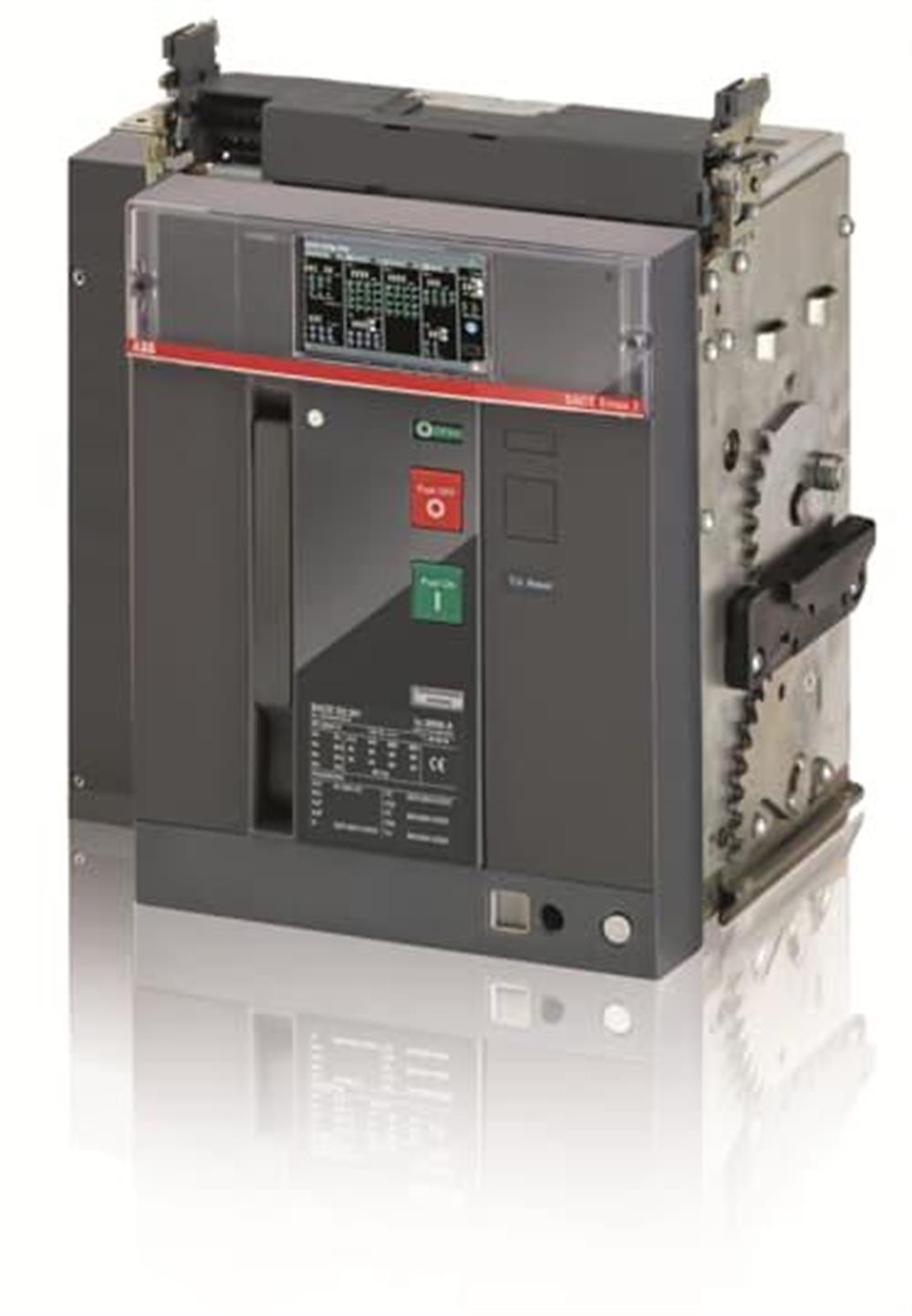

Genişletilmiş Ürün Tipi:E2.2B 1600 Ekip Dip LSI 4p WMP

Ürün kimliği:1SDA072962R1

EAN:8015644768126

Katalog Açıklaması:E2.2B 1600 Ekip Dip LSI 4p WMP

Uzun Açıklama:C.BREAKER SACE EMAX2 E2.2B 1600 İÇİN HAREKETLİ PARÇA AC EKIP / DIP-LSI R 1600'DE KATI DURUMDA YAYINLI DÖRT KUTUP ŞUNLARLA TAKILI: 4 YARDIMCI KONTAK VE C.BREAKER AÇIK-KAPALI

Sipariş verme

EAN:8015644768126

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85362090

Boyutlar

Ürün Net Genişliği:407 mm

Ürün Net Yüksekliği:425 mm

Ürün Net Derinliği / Uzunluğu:383 mm

Ürün Net Ağırlığı:55 kilo

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:515 mm

Paket Seviye 1 Yüksekliği:610 mm

Paket Seviye 1 Derinliği / Uzunluğu:615 mm

Paket Seviyesi 1 Brüt Ağırlık:60 kilo

Paket Seviye 1 EAN:8015644768126

Çevresel

RoHS Durumu:2011/65 / EU sayılı AB Direktifi ve 2015/863 Değişikliği 22 Temmuz 2019

EK BİLGİ

Akım Tipi:AC

Elektriksel Dayanıklılık:

Ue = <440 V 12000 döngü

Ue = 500 ... 690 V 10000 döngü

saatte 30 döngü

Mekanik Dayanıklılık:25000 döngü

saatte 60 döngü

Nötr Kutup Akımı ([% Iu]):100 %

Kutup sayısı:4

Güç kaybı:288 W

Ürün Ana Tipi:SACE Emax 2

Ürün adı:Hava dolaşımı kesici

Ürün tipi:Hava dolaşımı kesici

Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ) olarak:100 %

Anma Akımı (I n ):1600 bir

Anma Gerilimi (U r ):690 V

Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre

Anma Yalıtım Gerilimi (U i ):AC 1000 V

Anma Çalışma Gerilimi:690 V AC

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 42 kA

(230 V AC) 42 kA

(380 V AC) 42 kA

(400 V AC) 42 kA

(415 V AC) 42 kA

(440 V AC) 42 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 42 kA için 3 s 42 kA için

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(400 V AC) 42 kA

(415 V AC) 42 kA

(440 V AC) 42 kA

(500 V AC) 42 kA

(525 V AC) 42 kA

(690 V AC) 42 kA

Kesintisiz Anma Akımı (I u ):1600 bir

Serbest bırakmak:Ekip Dip LSI

Yayın Türü:EL

Kısa Devre Performans Seviyesi:B

Standartlar:IEC

Alt tür:E2.2

Sürüm:W

Sertifikalar ve Beyanlar (Belge Numarası)

Veri Sayfası, Teknik Bilgiler:1SDC200023D0209

Uygunluk Beyanı - CE:9AKK106713A5902

Çevresel Bilgi:Müsait değil

Talimatlar ve Kılavuzlar:1SDH001000R0002

Sınıflandırmalar

ETIM 4:EC000228 - Trafik / jeneratör / kurulum koruması için güç devre kesicisi.

ETIM 5:EC000228 - Trafik / jeneratör / kurulum koruması için güç devre kesicisi.

ETIM 6:EC000228 - Trafik / jeneratör / kurulum koruması için güç devre kesicisi.

ETIM 7:EC000228 - Trafik / jeneratör / tesisat koruması için güç devre kesicisi

Nesne Sınıflandırma Kodu:Q

WEEE Kategorisi:5. Küçük Ekipman (Dış Boyut Yok 50 cm'den Fazla)
