AÇIKLAMA:

Genel bilgi

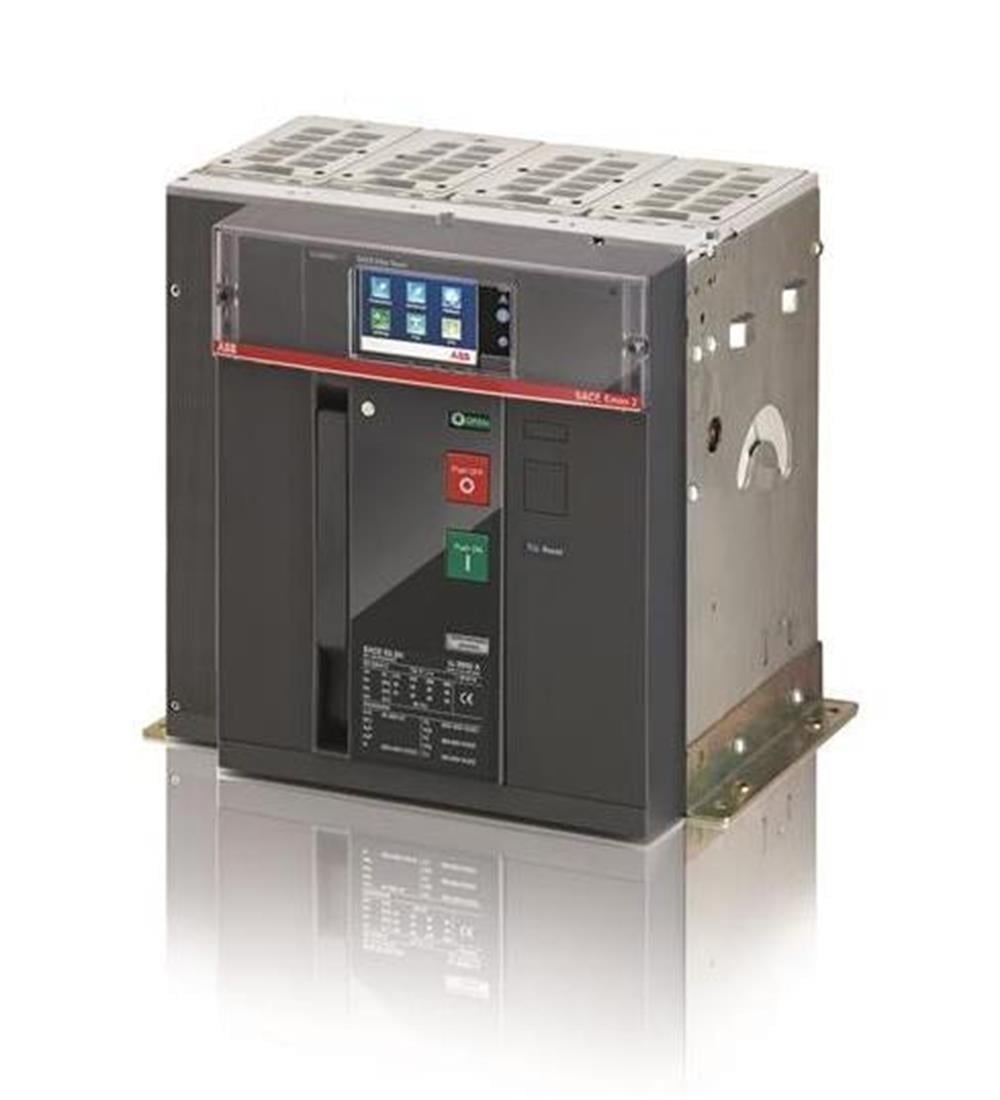

Genişletilmiş Ürün Tipi: E2.2H 1600 Ekip Dip LI 3p WMP

Ürün kimliği: 1SDA072361R1

EAN: 8015644762117

Katalog Tanımı: E2.2H 1600 Ekip Dip LI 3p WMP

Uzun Açıklama: C.BREAKER SACE E-X2H 1600 İÇİN HAREKETLİ PARÇA AC EKIP / DIP-LI R 1600'DE KATILMIŞ ÜÇ KASALI DEVRELİ ÜÇ KUTUP: 4 YARDIMCI KONTAKTA VE AÇIK KAPALI KONUMDA C.KIRICI



Boyutlar

Ürün Net Genişliği: Uzunluk 317 mm

Ürün Net Yüksekliği: Uzunluk: 425 mm

Ürün Net Derinliği / Uzunluğu: 383 mm (milimetre)

Ürün Net Ağırlığı: 48 kilo



Ek bilgi

Akım Tipi: AC

Elektriksel Dayanıklılık:

Ue = <440 V 12000 devir

Ue = 500 ... 690 V 10000 devir

saatte 30 devir

Mekanik Dayanıklılık: 25000 devir saatte 60 devir

Kutup sayısı: 3

Güç kaybı: Ferforje Sehpa Modelleri 288

Ürün Ana Tipi: SACE Emax 2

Ürün adı: Hava dolaşımı kesici

Ürün tipi: Hava dolaşımı kesici

Icu (I cs ) ' nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi :100 %

Anma Akımı (I n ): 1600 A

Anma Gerilimi (U r ): 690 V

Nominal Darbe Dayanım Gerilimi (U imp ): acc. IEC 60947-2 12 kV'ye göre

Nominal İzolasyon Gerilimi (U i ): AC 1000 V

Nominal Çalışma Gerilimi: 690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 100 kA

(230 V AC) 100 kA

(380 V AC) 100 kA

(400 V AC) 100 kA

(415 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 85 kA

( 660 V AC) 85 kA

(690 V AC) 85 kA

Anma Kısa Süreli Dayanım Akımı (I cw ): 1 s 85 Ka için 3 s 66 kA için

Nominal Kısa Devre Kesme Kapasitesi (I cu ):

(400 V AC) 100 kA

(415 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 85 kA

(525 V AC) 85 kA

(690 V AC) 85 kA

Anma Kesintisiz Akım (I u ): 1600 A

Yayın Türü: EL

Standartlar: IEC

Alt türü: E2.2

Sürüm: W



Veri Sayfası, Teknik Bilgiler:1SDC200023D0209

Uygunluk Beyanı - CE:1SDL000165R0020

Çevresel Bilgi:

Talimatlar ve Kılavuzlar:1SDH001000R0002
