AÇIKLAMA:

Genel bilgi

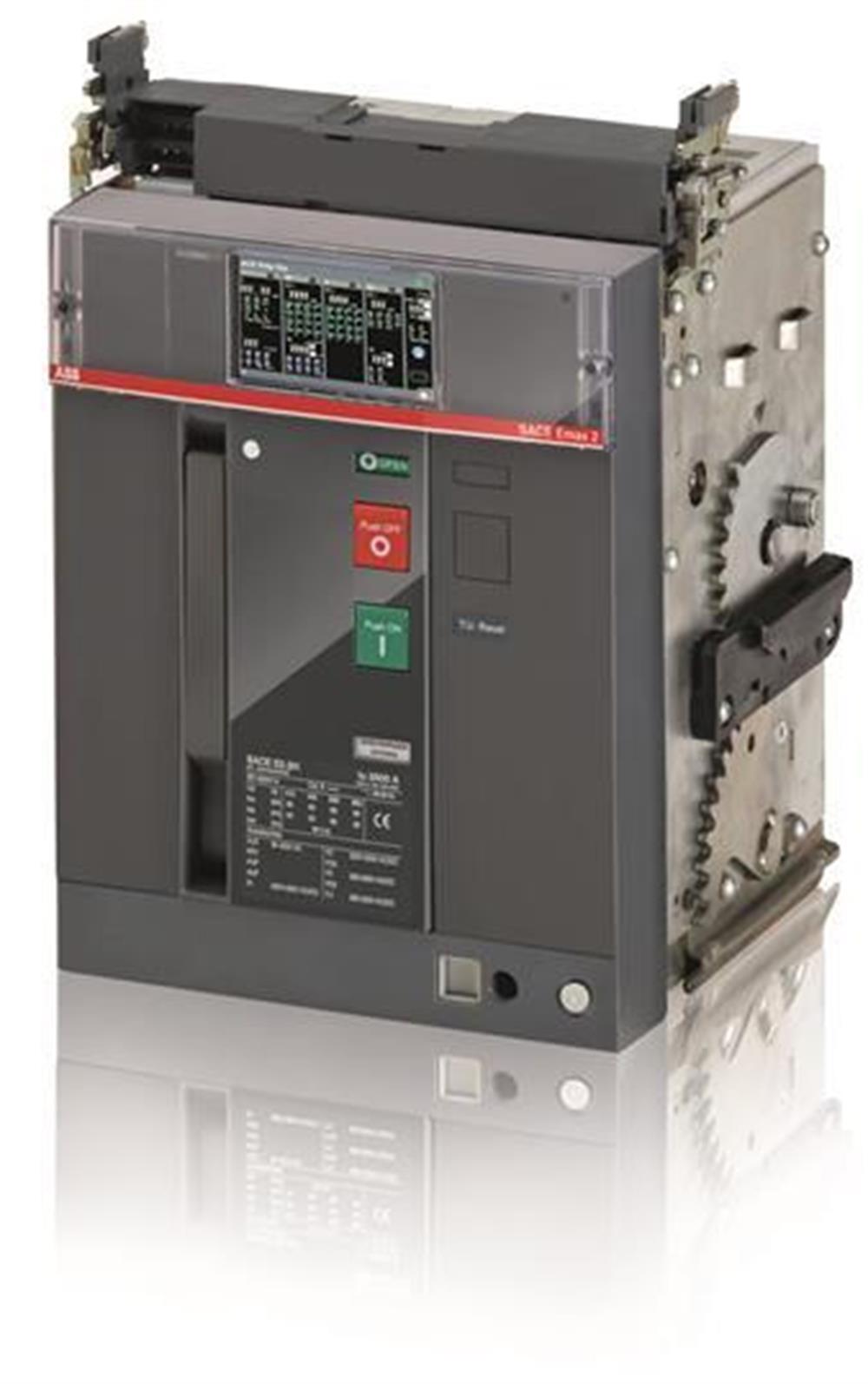

Genişletilmiş Ürün Tipi:E2.2H 1600 Ekip Dip LSI 3p WMP

Ürün kimliği:1SDA072362R1

EAN:8015644762124

Katalog Açıklaması:E2.2H 1600 Ekip Dip LSI 3p WMP

Uzun Açıklama:C.BREAKER SACE EMAX2 E2.2H 1600 İÇİN HAREKETLİ PARÇA AC EKIP / DIP-LSI R 1600'DE KATI DURUMDA YAYINLANMIŞ ÜÇ KUTUP ŞUNLARLA TAKILI: 4 YARDIMCI KONTAK VE C.BREAKER AÇIK-KAPALI

Boyutlar

Ürün Net Genişliği:317 mm

Ürün Net Yüksekliği:425 mm

Ürün Net Derinliği / Uzunluğu:383 mm

Ürün Net Ağırlığı:48 kilo

Ek bilgi

Akım Tipi:AC

Elektriksel Dayanıklılık:

Ue = <440 V 12000 döngü

Ue = 500 ... 690 V 10000 döngü

saatte 30 döngü

Mekanik Dayanıklılık:25000 döngü saatte 60 döngü

Kutup sayısı: 3

Güç kaybı:288 W

Ürün Ana Tipi:SACE Emax 2

Ürün adı:Hava dolaşımı kesici

Ürün tipi:Hava dolaşımı kesici

Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ):100 %

Anma Akımı (I n ):1600 bir

Anma Gerilimi (U r ):690 V

Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre

Anma Yalıtım Gerilimi (U i ):AC 1000 V

Anma Çalışma Gerilimi:690 V AC

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 100 kA

(230 V AC) 100 kA

(380 V AC) 100 kA

(400 V AC) 100 kA

(415 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 85 kA

( 660 V AC) 85 kA

(690 V AC) 85 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 85 Ka için 3 s 66 kA için

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(400 V AC) 100 kA

(415 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 85 kA

(525 V AC) 85 kA

(690 V AC) 85 kA

Kesintisiz Anma Akımı (I u ):1600 bir

Yayın Türü:EL

Standartlar:IEC

Alt türü:E2.2

Sürüm:W

Veri Sayfası, Teknik Bilgiler:1SDC200023D0209

Uygunluk Beyanı - CE:1SDL000165R0020

Talimatlar ve Kılavuzlar:1SDH001000R0002
