AÇIKLAMA:

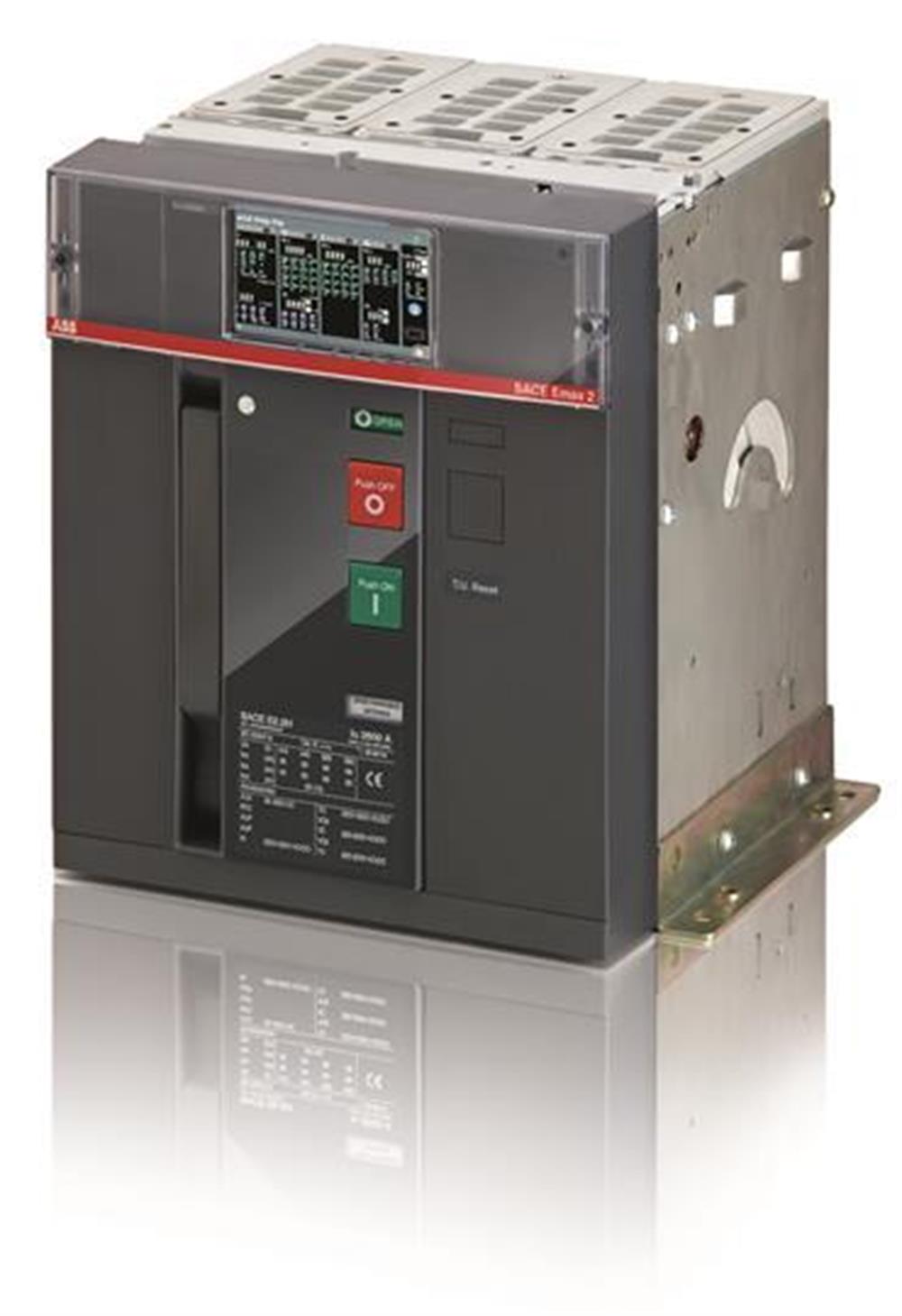

C.KIRICI SACE EMAX2 E2.2N 1600 TERMİNAL ARKA YATAY VE KATI DEVLETLE ÜÇ KUTUPLU AC EKIP / DIP-LI R 1600'DE SABİT: 4 YARDIMCI KONTAK VE KAPALI KONUMDA
Boyutlar
Ürün Net Genişliği:
içindir 276 mm
Ürün Net Yüksekliği
: kayıtlı: 371 mm
Ürün Net Derinliği / Uzunluğu:
270 mm
Ürün Net Ağırlığı:
41 kilo
Ek bilgi
Akım Tipi:
AC
Elektriksel Dayanıklılık:
Ue = <440 V 12000 devir
Ue = 500 ... 690 V 10000 devir
saatte 30 devir
Mekanik Dayanıklılık:
25000 devir saatte 60 devir
Kutup sayısı:
3
Güç kaybı:
136 W
Ürün Ana Tipi:
SACE Emax 2
Ürün adı:
Hava dolaşımı kesici
Ürün tipi:
Hava dolaşımı kesici
Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi:
100%
Anma Akımı (I n):
1600 A
Anma Gerilimi (U r):
690 V
Nominal Darbe Dayanım Gerilimi (U imp):
acc.
IEC 60947-2 12 kV'ye göre
Nominal İzolasyon Gerilimi (U i):
AC 1000 V
Nominal Çalışma Gerilimi:
690 V AC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(220 V AC) 66 kA
(230 V AC) 66 kA
(380 V AC) 66 kA
(400 V AC) 66 kA
(415 V AC) 66 kA
(440 V AC) 66 kA
(500 V AC) 66 kA
(660 V AC) 66 kA
(690 V AC) 66 kA
Anma Kısa Süreli Dayanım Akımı:
1 s 66 kA için 3 s 50 kA için
Nominal Kısa Devre Kesme Kapasitesi (I cu):
(400 V AC) 66 kA
(415 V AC) 66 kA
(440 V AC) 66 kA
(500 V AC) 66 kA
(525 V AC) 66 kA
(690 V AC) 66 kA
Anma Kesintisiz Akım (I u):
1600 A
Yayın Türü:
EL
Standartlar:
IEC
Alt tür:
E2.2
Terminal Bağlantı Tipi:
Arka düz Yatay
Sürüm:
F
Veri Sayfası, Teknik Bilgiler:
1SDC200023D0209
Talimatlar ve Kılavuzlar:
1SDH001000R0002
