AÇIKLAMA:

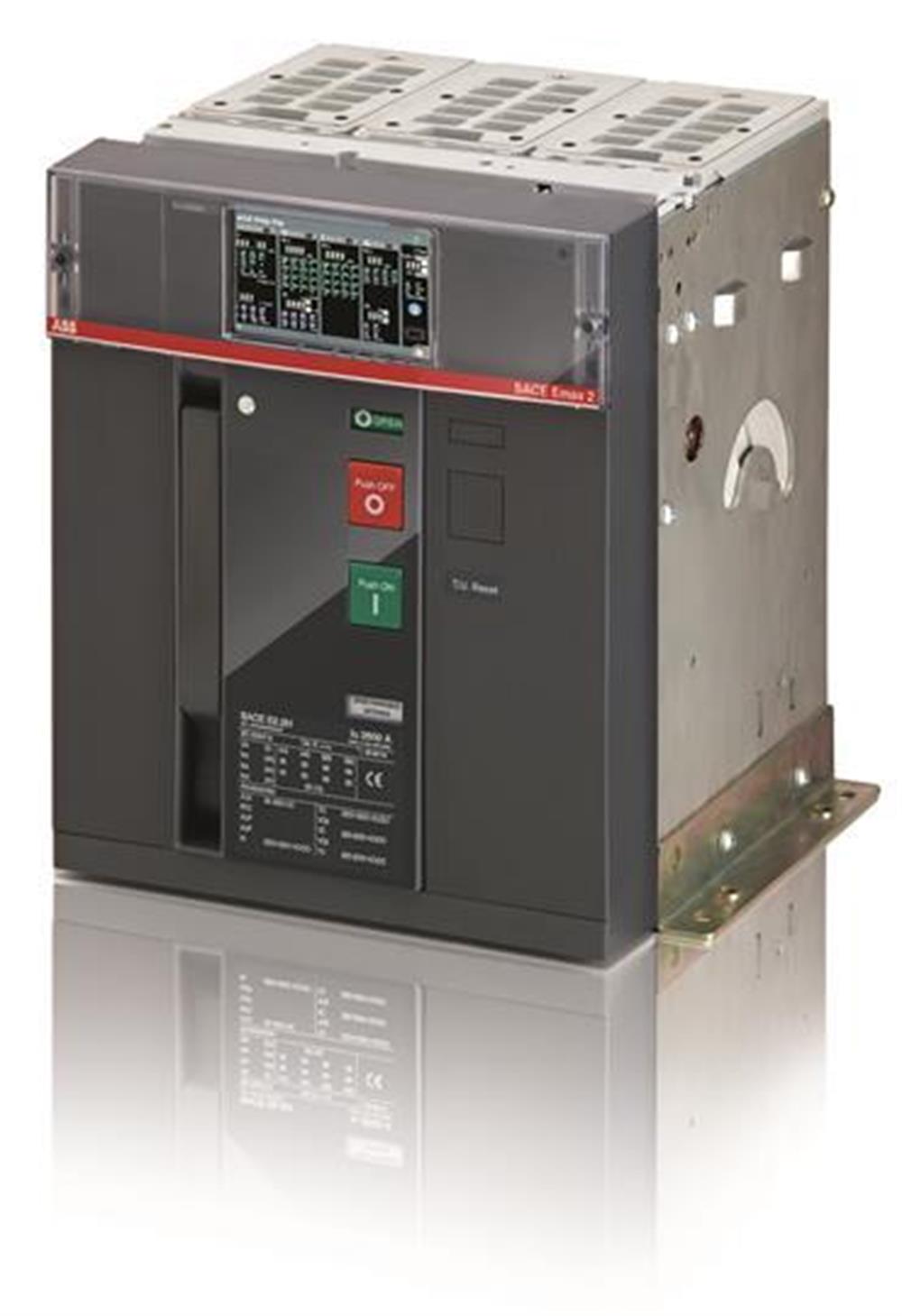

AC EKIP / DIP-LI R 2000'DE BAĞLANAN TERMİNAL ARKA YATAY VE KATI DEVLET SERİSİNDE ÜÇ kutuplu C.BREAKER SACE EMAX2 E2.2N 2000: 4 YARDIMCI KONTAK VE KAPALI KONUMDA



Boyutlar

Ürün Net Genişliği:  içindir 276 mm

Ürün Net Yüksekliği:  kayıtlı: 371 mm

Ürün Net Derinliği / Uzunluğu:  270 mm

Ürün Net Ağırlığı:  41 kilo

Ek bilgi

Akım Tipi:  AC

Elektriksel Dayanıklılık:

Ue = <440 V 10000 döngü

Ue = 500 ... 690 V 8000 döngü

saatte 30 döngü

Mekanik Dayanıklılık:  25000 devir saatte 60 devir

Kutup sayısı:  3

Güç kaybı:  212 W

Ürün Ana Tipi:  SACE Emax 2

Ürün adı:  Hava dolaşımı kesici

Ürün tipi:  Hava dolaşımı kesici

Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi: 100%

Anma Akımı (I n):  2000 A

Anma Gerilimi (U r):  690 V

Nominal Darbe Dayanım Gerilimi (U imp):  acc.  IEC 60947-2 12 kV'ye göre

Nominal İzolasyon Gerilimi (U i):  AC 1000 V

Nominal Çalışma Gerilimi:  690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 66 kA

(230 V AC) 66 kA

(380 V AC) 66 kA

(400 V AC) 66 kA

(415 V AC) 66 kA

(440 V AC) 66 kA

(500 V AC) 66 kA

(660 V AC) 66 kA

(690 V AC) 66 kA

Anma Kısa Süreli Dayanım Akımı:  1 s 66 kA için 3 s 50 kA için

Nominal Kısa Devre Kesme Kapasitesi (I cu)

(400 V AC) 66 kA

(415 V AC) 66 kA

(440 V AC) 66 kA

(500 V AC) 66 kA

(525 V AC) 66 kA

(690 V AC) 66 kA

Anma Kesintisiz Akım (I u):  2000 A

Yayın Türü:  EL

Standartlar:  IEC

Alt tür:  E2.2

Terminal Bağlantı Tipi:  Arka düz Yatay

Sürüm:  F

Veri Sayfası, Teknik Bilgiler:

1SDC200023D0209
