AÇIKLAMA:

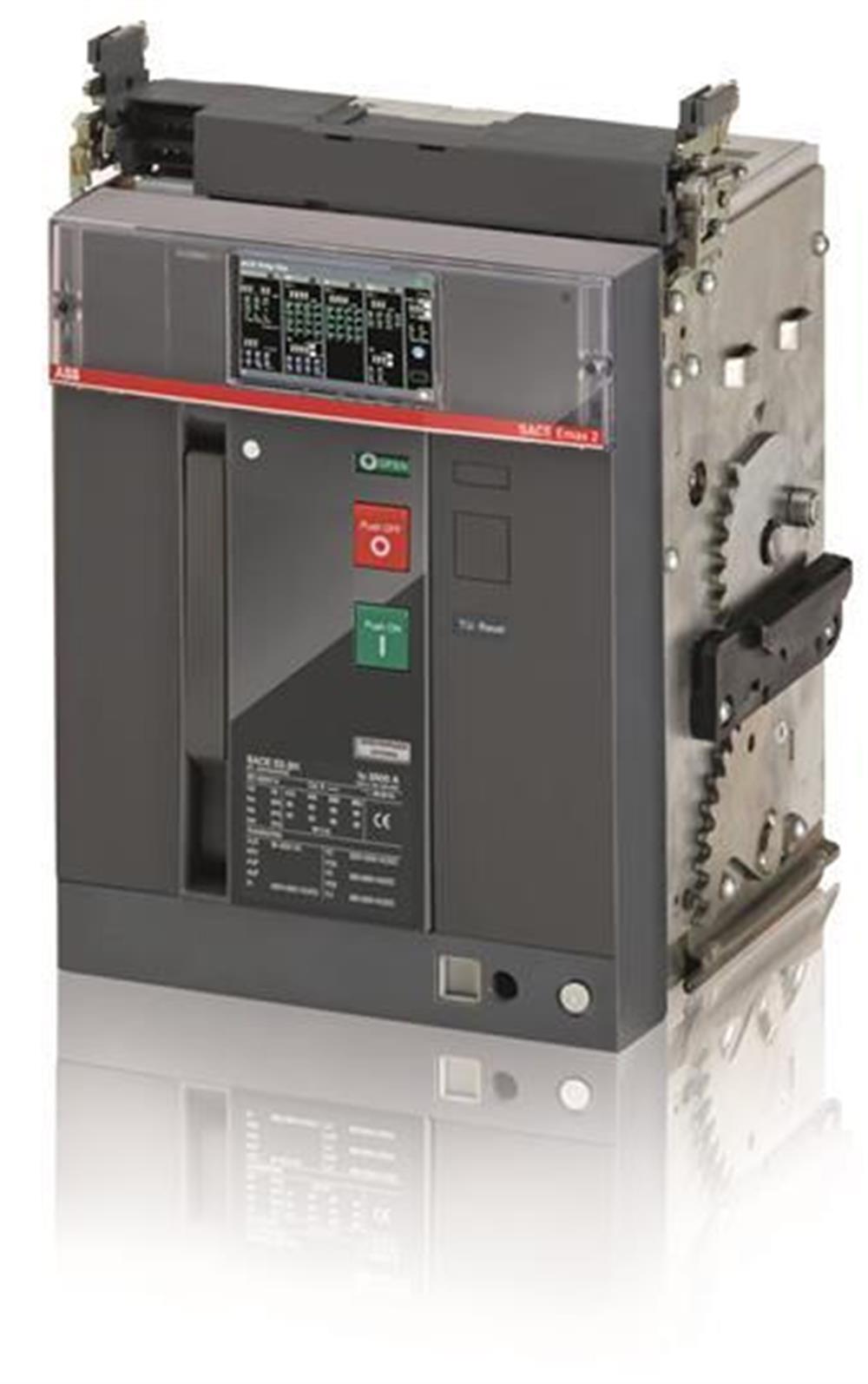

AC EKIP / DIP-LSI R 2000'DE SAĞLANAN AC EKIP / DIP-LSI R 2000'DE KATI DEVLET SERBESTI İLE ÜÇ KUTUPLI C.KIRICI SACE EMAX2 E2.2S 2000 İÇİN HAREKETLİ PARÇA: 4 YARDIMCI KONTAK VE KAPALI POZİSYONDA C.BREAKER
Boyutlar
Ürün Net Genişliği: dahildir 317 mm
Ürün Net Yüksekliği : kayıtlı: 425 mm
Ürün Net Derinliği / Uzunluğu: 383 mm (milimetre)
Ürün Net Ağırlığı : 48 kilo
Ek bilgi
Akım Tipi: AC
Elektriksel Dayanıklılık:
Ue = <440 V 10000 döngü
Ue = 500 ... 690 V 8000 döngü
saatte 30 döngü
Mekanik Dayanıklılık: 25000 devir saatte 60 devir
Kutup sayısı: 3
Güç kaybı: 450 W
Ürün Ana Tipi: SACE Emax 2
Ürün adı: Hava dolaşımı kesici
Ürün tipi: Hava dolaşımı kesici
Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi: 100%
Anma Akımı (I n): 2000 A
Anma Gerilimi (U r): 690 V
Nominal Darbe Dayanım Gerilimi (U imp): acc. IEC 60947-2 12 kV'ye göre
Nominal İzolasyon Gerilimi (U i): AC 1000 V
Nominal Çalışma Gerilimi: 690 V AC
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):
(220 V AC) 85 kA
(230 V AC) 85 kA
(380 V AC) 85 kA
(400 V AC) 85 kA
(415 V AC) 85 kA
(440 V AC) 85 kA
(500 V AC) 66 kA
(660 V AC) 66 kA
(690 V AC) 66 kA
Anma Kısa Süreli Dayanım Akımı (I cw): 1 s 66 kA
için 3 s 50 kA için
Nominal Kısa Devre Kesme Kapasitesi (I cu):
(400 V AC) 85 kA
(415 V AC) 85 kA
(440 V AC) 85 kA
(500 V AC) 66 kA
(525 V AC) 66 kA
(690 V AC) 66 kA
Anma Kesintisiz Akım (I u): 2000 A
Yayın Türü: EL
Standartlar: IEC
Alt tür: E2.2
Sürüm: W
Veri Sayfası, Teknik Bilgiler:1SDC200023D0209
Uygunluk Beyanı - CE: 1SDL000165R0020
Talimatlar ve Kılavuzlar: 1SDH001000R0002
