AÇIKLAMA:

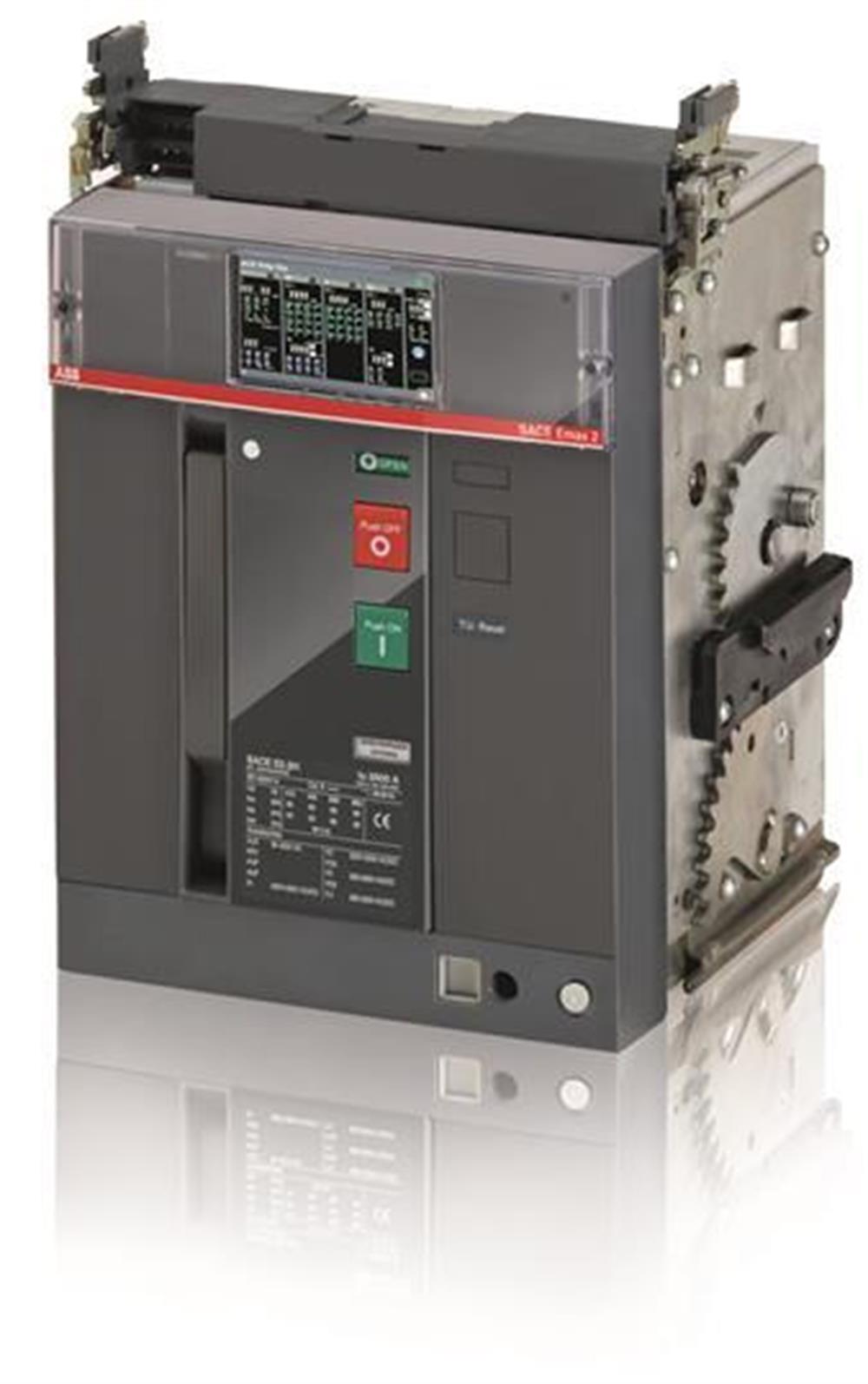

HAREKETLİ PARÇA AC EKIP / DIP-LSI R 2500'DE KATI DEVLET SERBESTI İLE ÜÇ kutuplu: 4 YARDIMCI KONTAK VE KAPALI POZİSYONDA C.KIRICI

Boyutlar

Ürün Net Genişliği:  dahildir 317 mm

Ürün Net Yüksekliği:  kayıtlı: 425 mm

Ürün Net Derinliği / Uzunluğu:  383 mm (milimetre)

Ürün Net Ağırlığı:  48 kilo



Ek bilgi

Akım Tipi:  AC

Elektriksel Dayanıklılık:

Ue = <440 V 8000 devir

Ue = 500 ... 690 V 7000 devir

saatte 30 devir

Mekanik Dayanıklılık:  20000 devir

saatte 60 devir

Kutup sayısı:  3

Güç kaybı:  550 W

Ürün Ana Tipi:  SACE Emax 2

Ürün adı:  Hava dolaşımı kesici

Ürün tipi:  Hava dolaşımı kesici

Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi: 100%

Anma Akımı (I n):  2500 A

Anma Gerilimi (U r):  690 V

Nominal Darbe Dayanım Gerilimi (U imp):  acc.  IEC 60947-2 12 kV'ye göre

Nominal İzolasyon Gerilimi (U i):  AC 1000 V

Nominal Çalışma Gerilimi:  690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 85 kA

(400 V AC) 85 kA

(415 V AC) 85 kA

(440 V AC) 85 kA

(500 V AC) 66 kA

(660 V AC) 66 kA

(690 V AC) 66 kA

Anma Kısa Süreli Dayanım Akımı (I cw):  1 s 66 kA

için 3 s 50 kA için

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(400 V AC) 85 kA

(415 V AC) 85 kA

(440 V AC) 85 kA

(500 V AC) 66 kA

(525 V AC) 66 kA

(690 V AC) 66 kA

Anma Kesintisiz Akım (I u):   2500 A

Yayın Türü:  EL

Standartlar:  IEC

Alt tür:  E2.2

Sürüm:   W

Veri Sayfası, Teknik Bilgiler:1SDC200023D0209

Uygunluk Beyanı - CE:1SDL000165R0020

Çevresel Bilgi:

Talimatlar ve Kılavuzlar: 1SDH001000R0002
