AÇIKLAMA:

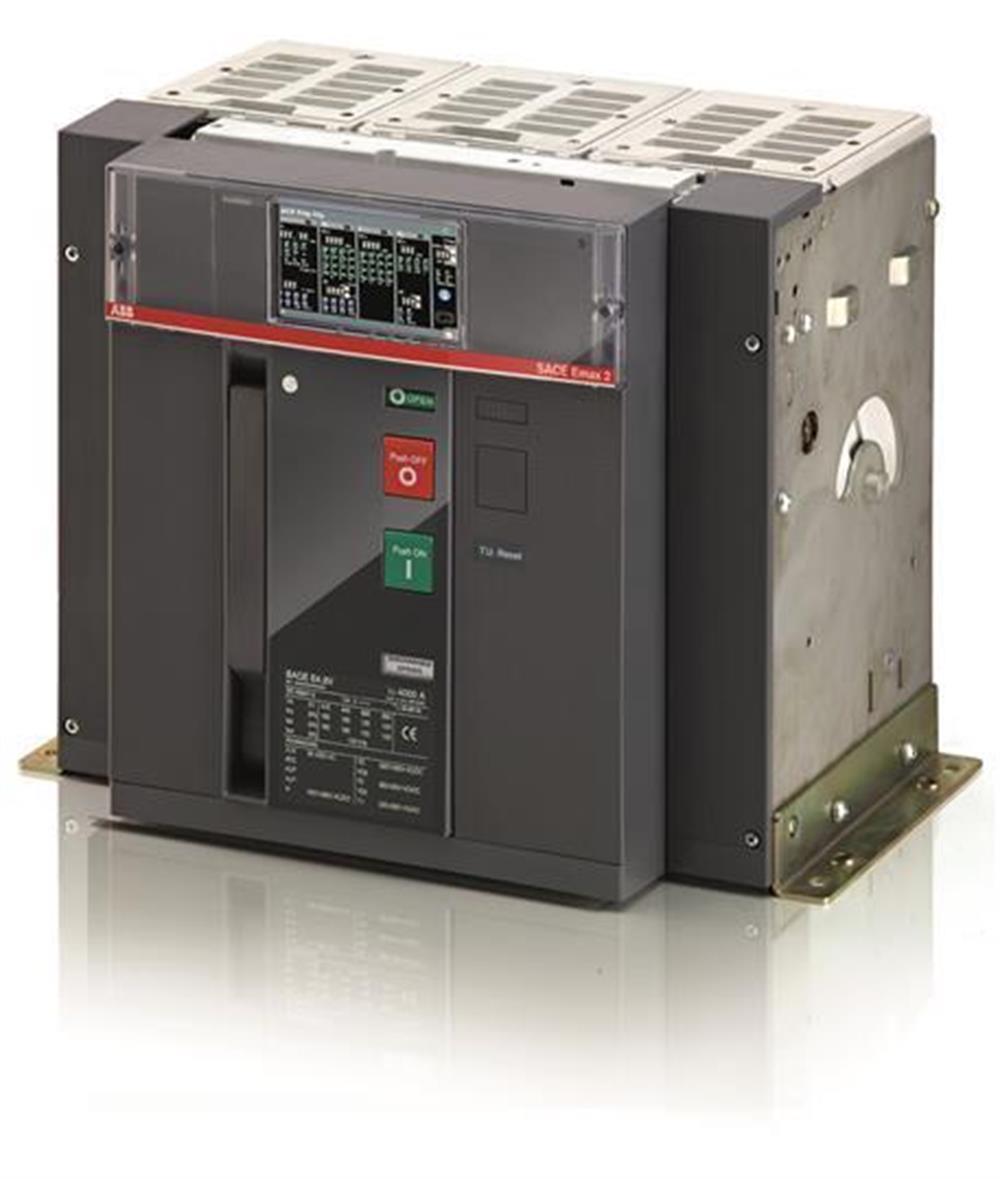

AC EKIP / DIP-LI R 4000 İLE BAĞLANAN ÜÇ KUTUPLU TERMİNAL ARKA YATAY VE KATI DEVLET AÇIKLAMALI C.BREAKER SACE EMAX2 E4.2N 4000: 4 YARDIMCI KONTAK VE KAPALI KONUMDA



Boyutlar

Ürün Net Genişliği:  384 mm (milimetre)

Ürün Net Yüksekliği:  kayıtlı: 371 mm

Ürün Net Derinliği / Uzunluğu:  270 mm

Ürün Net Ağırlığı:  56 kg

Ek bilgi

Akım Tipi:  AC

Elektriksel Dayanıklılık:

Ue = <440 V 5000 döngü

Ue = 500 ... 690 V 4000 döngü saatte 20 döngü

Mekanik Dayanıklılık:  15000 devir saatte 60 devir

Kutup sayısı:  3

Güç kaybı:  465 W

Ürün Ana Tipi:  SACE Emax 2

Ürün adı:  Hava dolaşımı kesici

Ürün tipi:  Hava dolaşımı kesici

Icu (I cs) 'nin yüzdesi cinsinden Anma Servisi Kısa Devre Kesme Kapasitesi:  100%

Anma Akımı (I n):  4000 A

Anma Gerilimi (U r):  690 V

Nominal Darbe Dayanım Gerilimi (U imp):  acc.  IEC 60947-2 12 kV'ye göre

Nominal İzolasyon Gerilimi (U i):  AC 1000 V

Nominal Çalışma Gerilimi:  690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 66 kA

(230 V AC) 66 kA

(380 V AC) 66 kA

(400 V AC) 66 kA

(415 V AC) 66 kA

(440 V AC) 66 kA

(500 V AC) 66 kA

(660 V AC) 66 kA

(690 V AC) 66 kA

Anma Kısa Süreli Dayanım Akımı:  1 s 66 kA için 3 s 50 kA için

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(400 V AC) 66 kA

(415 V AC) 66 kA

(440 V AC) 66 kA

(500 V AC) 66 kA

(525 V AC) 66 kA

(690 V AC) 66 kA

Anma Kesintisiz Akım (I u):  4000 A

Yayın Türü:  EL

Standartlar:  IEC

Alt tür:  E4.2

Terminal Bağlantı Tipi:  Arka düz Yatay

Sürüm:   F

  Veri Sayfası, Teknik Bilgiler:

1SDC200023D0209

Talimatlar ve Kılavuzlar:

1SDH001000R0002
