GENEL BİLGİ

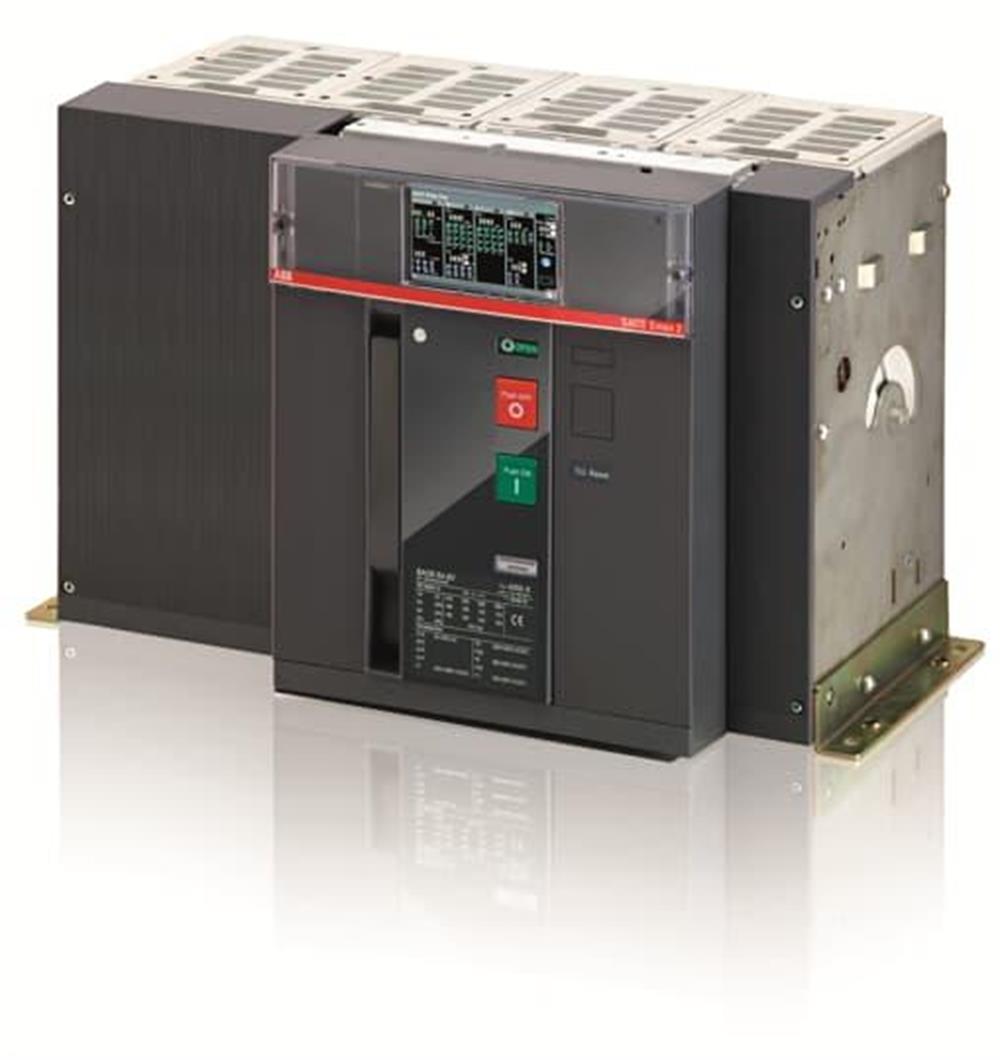

Genişletilmiş Ürün Tipi:E4.2V 4000 Ekip Dip LI 4p F HR

Ürün kimliği:1SDA071851R1

EAN:8015644757014

Katalog Açıklaması:E4.2V 4000 Ekip Dip LI 4p F HR

Uzun Açıklama:C.BREAKER SACE EMAX2 E4.2V 4000 AC EKIP / DIP-LI R 4000 İÇİNDE TERMİNALLİ SABİT DÖRT KUTUP ARKA YATAY VE KATI DURUM AÇIKLAMASI ŞUNLARLA TAKILI: 4 YARDIMCI KONTAK VE AÇIK-KAPALI KONUMDA KIRICI



Sipariş verme

EAN:8015644757014

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85362090

Boyutlar

Ürün Net Genişliği:510 mm

Ürün Net Yüksekliği:371 mm

Ürün Net Derinliği / Uzunluğu:270 mm

Ürün Net Ağırlığı:70 kilo

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:515 mm

Paket Seviye 1 Yüksekliği:610 mm

Paket Seviye 1 Derinliği / Uzunluğu:785 mm

Paket Seviyesi 1 Brüt Ağırlık:77 kilo

Paket Seviye 1 EAN:8015644757014

Çevresel

RoHS Durumu:2011/65 / EU sayılı AB Direktifi ve 2015/863 Değişikliği 22 Temmuz 2019

EK BİLGİ

Akım Tipi:AC

Elektriksel Dayanıklılık:

Ue = <440 V 5000 döngü

Ue = 500 ... 690 V 4000 döngü

Saatte 20 döngü

Mekanik Dayanıklılık:15000 döngü saatte 60 döngü

Nötr Kutup Akımı ([% Iu]):100 %

Kutup sayısı:4

Güç kaybı:465 W

Ürün Ana Tipi:SACE Emax 2

Ürün adı:Hava dolaşımı kesici

Ürün tipi:Hava dolaşımı kesici

Anma Servis Kısa Devre Kesme Kapasitesi,% Icu (I cs ):100 %

Anma Akımı (I n ):4000 A

Anma Gerilimi (U r ):690 V

Anma Darbe Dayanım Gerilimi (U imp ):acc. IEC 60947-2 12 kV'ye göre

Anma Yalıtım Gerilimi (U i ):AC 1000 V

Anma Çalışma Gerilimi:690 V AC

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):

(220 V AC) 150 kA

(230 V AC) 150 kA

(380 V AC) 150 kA

(400 V AC) 150 kA

(415 V AC) 150 kA

(440 V AC) 150 kA

(500 V AC) 100 kA

( 660 V AC) 100 kA

(690 V AC) 100 kA

Kısa Süreli Anma Dayanım Akımı (I cw ):

1 sn için 100 kA

3 sn için 75 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(400 V AC) 150 kA

(415 V AC) 150 kA

(440 V AC) 150 kA

(500 V AC) 100 kA

(525 V AC) 100 kA

(690 V AC) 100 kA

Kesintisiz Anma Akımı (I u ):4000 A

Serbest bırakmak:Ekip Dip LI

Yayın Türü:EL

Kısa Devre Performans Seviyesi:V

Standartlar:IEC

Alt tür:E4.2

Terminal Bağlantı Tipi:Arka düz Yatay

Versiyon:F

Sertifikalar ve Beyanlar (Belge Numarası)

Veri Sayfası, Teknik Bilgiler:1SDC200023D0209

Uygunluk Beyanı - CE:9AKK106713A5545

Çevresel Bilgi:Müsait değil

Talimatlar ve Kılavuzlar:1SDH001000R0002
