Boyutlar:

  Ürün Net Genişliği:   140 mm

 Ürün Net Yüksekliği:   205 mm

 Ürün Net Derinliği / Uzunluğu:   103,5 mm

 Ürün Net Ağırlığı:   4.875 kilo



 Elektriksel Dayanıklılık:

5000 devir

saatte 60 devir

 Mekanik Dayanıklılık:

20000 devir

saatte 120 devir

 Kutup sayısı:   3

 Güç kaybı:   Direk Başına Nominal Çalışma Koşullarında 41 W

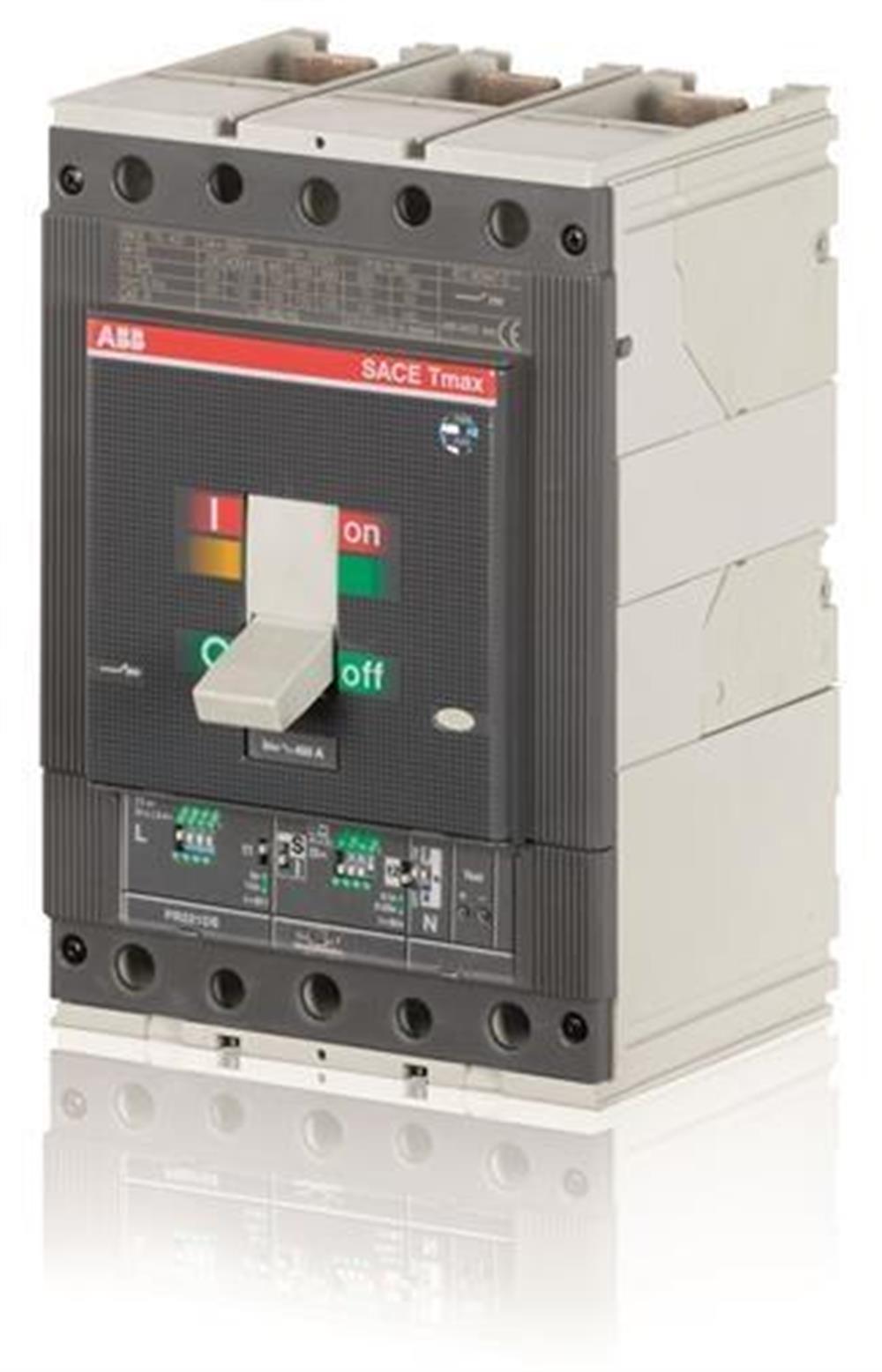

 Ürün Ana Tipi:   SACE Tmax T

 Ürün adı:   Kalıplı Kutulu Devre Kesici

 Ürün tipi:   CB

 Anma Akımı (I n):   Ana Devre 630 A

 Nominal Darbe Dayanım Gerilimi (U imp):   8 kV

 Nominal İzolasyon Gerilimi (U i):   1000 V

 Nominal Çalışma Gerilimi:   690 V AC

 Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 40 kA

(500 V AC) 30 kA

(690 V AC) 25 kA

 Anma Nihai Kısa Devre Kesme Kapasitesi (I cu):

 (

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 40 kA

(500 V AC) 30 kA

(690 V AC) 25 kA

(250 V DC) 2 Kutuplu 50 kA

(500 V DC) 2 Kutuplu 36 kA

(750 V DC) 3 Kutuplu 25 kA Serisi

 Anma Kesintisiz Akım (I u):    630 A

 Talimatlar ve Kılavuzlar:   1SDH000437R0001
