AÇIKLAMA:

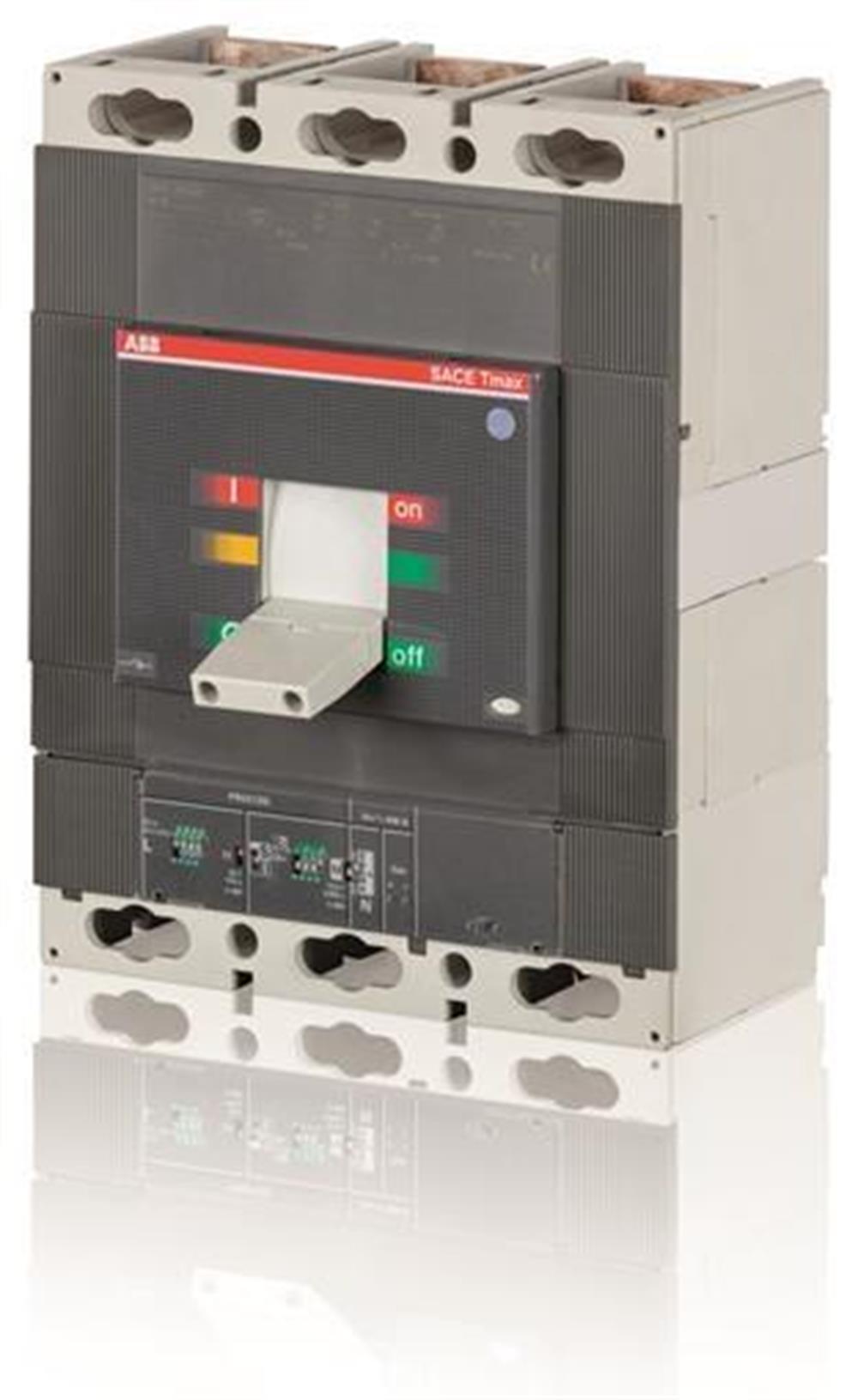

-AC PR221DS-LS / IR 1000'DE ÖN TERMİNALLER VE KATI DEVLET BÜLTENİ İLE KIRICI TMAX T6S 1000 SABİT ÜÇ KUTUPLU



Boyutlar

Ürün Net Genişliği: 210 mm

Ürün Net Yüksekliği: Uzunluk 268 mm

Ürün Net Derinliği / Uzunluğu: 103,5 mm

Ürün Net Ağırlığı: 9,5 kg



Ek bilgi

Elektriksel Dayanıklılık: 4000 devir saatte 60 devir

Mekanik Dayanıklılık: 20000 devir saatte 120 devir

Kutup sayısı: 3

Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 50 W

Ürün Ana Tipi: SACE Tmax T

Ürün adı: Kalıplı Kutulu Devre Kesici

Ürün tipi: CB

Anma Akımı (I n ): Ana Devre 1000 A

Nominal Darbe Dayanım Gerilimi (U imp ): 8 kV

Rated Insulation Voltage (Ui): 1000 V

Rated Operational Voltage: 690 V AC

Rated Service Short-Circuit Breaking Capacity (Ics):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 45 kA

(500 V AC) 35 kA

(690 V AC) 16.5 kA

Rated Ultimate Short-Circuit Breaking Capacity (Icu):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 45 kA

(500 V AC) 35 kA

(690 V AC) 22 kA

(250 V DC) 2 Poles in Series 50 kA

(500 V DC) 2 Poles in Series 35 kA

(750 V DC) 3 Poles in Series 20 kA

Rated Uninterrupted Current (Iu): 1000 A

Release Type: EL

Standards: IEC

Sub-type: T6

Suitable For: T6

Suitable for Product Class: Moulded Case Circuit Breakers

Terminal Connection Type: Fixed Circuit-Breakers

Front

Test Voltage Max (Utest): 3500 V

Version: F

Veri Sayfası, Teknik Bilgiler: 9AKK107046A0423
