AÇIKLAMA:

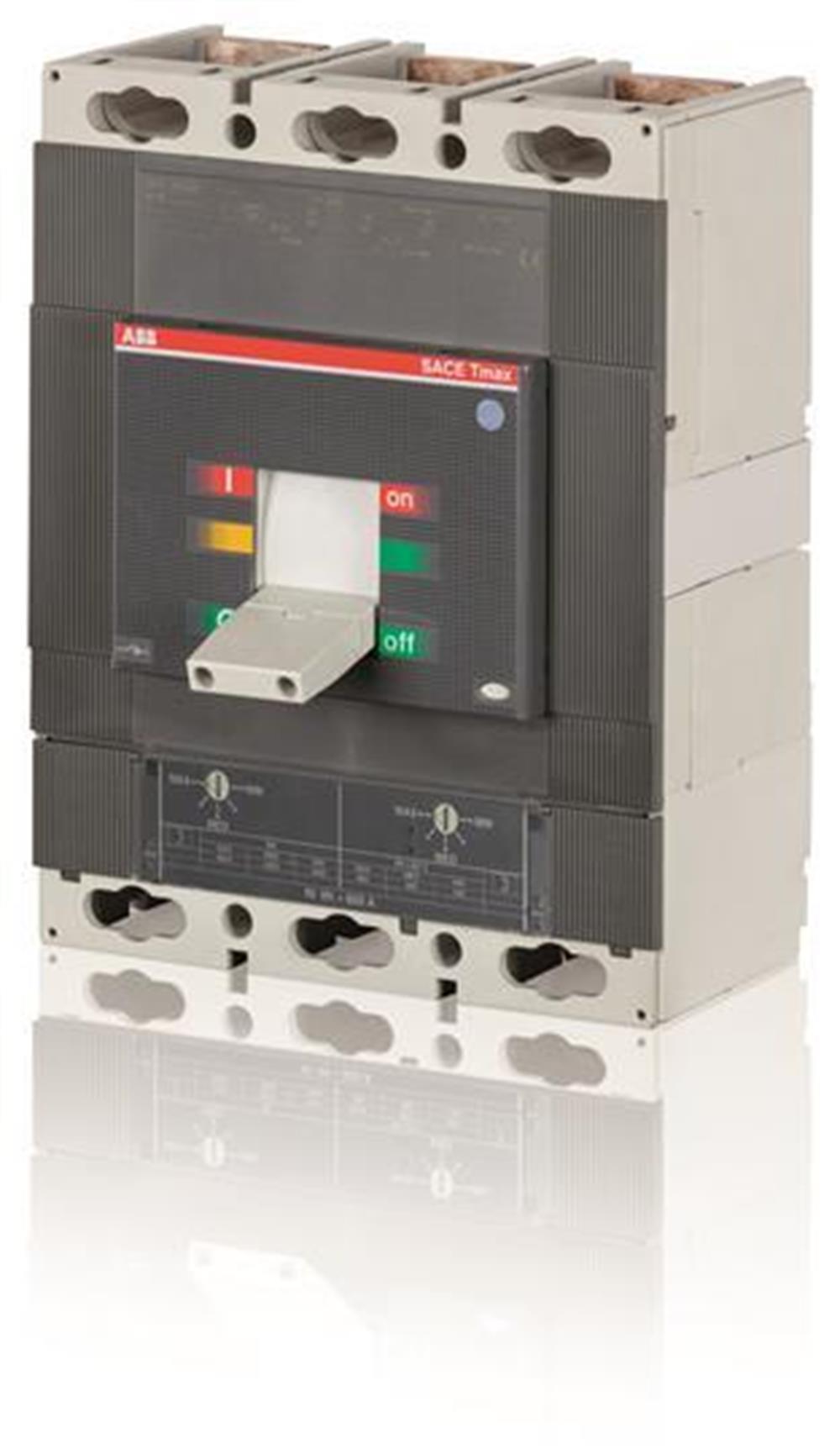

BREAKER TMAX T6S 630 ÖN TERMİNALLER VE TERMOMAGNETİK BÜLTENLE ÜÇ KUTUPLU SABİT TMA R 630 I3 = 3150 ... 6300 A



Boyutlar

Ürün Net Genişliği: 210 mm

Ürün Net Yüksekliği: alabilir 268 mm

Ürün Net Derinliği / Uzunluğu: 103,5 mm

Ürün Net Ağırlığı: 9,5 kg



Ek bilgi

Elektriksel Dayanıklılık:

7000 devir saatte 60 devir

Mekanik Dayanıklılık:

20000 devir saatte 120 devir

Kutup sayısı: 3

Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 30,6 W

Ürün Ana Tipi: SACE Tmax T

Ürün adı: Kalıplı Kutulu Devre Kesici

Ürün tipi: CB

Anma Akımı (I n): Ana Devre 630 A

Nominal Darbe Dayanım Gerilimi (U imp): 8 kV

Anma Yalıtım Gerilimi (U i): 1000 V

Nominal Çalışma Gerilimi:

690 V AC

750 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 45 kA

(500 V AC) 35 kA

(690 V AC) 16,5 kA

Anma Kısa Süreli Dayanım Akımı: 1 s için 7.6 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 45 kA

(500 V AC) 35 kA

(690 V AC) 22 kA

(250 V DC) 2 Kutuplu 50 kA

(500 V DC) 2 Kutuplu 35 35 kA

(750 V DC) 3 Kutuplu 20 Serisi kA

Anma Kesintisiz Akım (I u ): 630 A

Yayın Türü: TM

Standartlar: IEC

Alt türü: T6

İçin uygun: T6

Ürün Sınıfına Uygun: Kalıplı Kutulu Devre Kesiciler

Terminal Bağlantı Tipi: Sabit Devre Kesiciler

Ön

Test Gerilimi Maks. (U testi): 3500 V

Sürüm: F
