AÇIKLAMA:

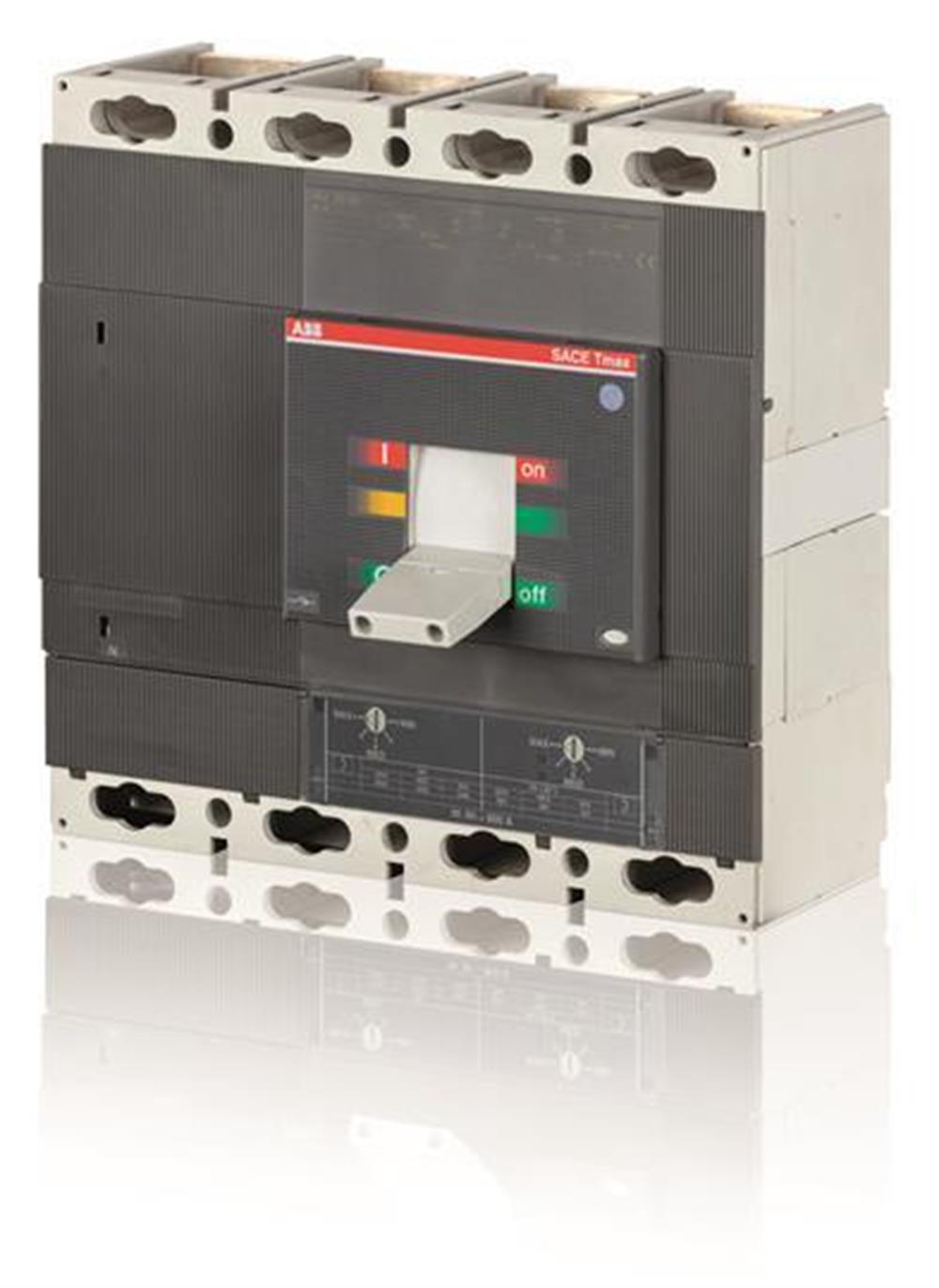

C.BREAKER TMAX T6S 800 ÖN TERMİNALLER VE TERMOMAGNETİK ÇIKARMA İLE DÜZELTİLMİŞ DÖRT DİREK TMA R 800 I3 = 4000 ... 8000



Boyutlar

Ürün Net Genişliği:  280 mm

Ürün Net Yüksekliği:  alabilir 268 mm

Ürün Net Derinliği / Uzunluğu:  103,5 mm

Ürün Net Ağırlığı:  12 kg



Ek bilgi

Elektriksel Dayanıklılık:  5000 devir saatte 60 devir

Mekanik Dayanıklılık:  20000 devir saatte 120 devir

Kutup sayısı:  4

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 31 W

Ürün Ana Tipi:  SACE Tmax T

Ürün adı:  Kalıplı Kutulu Devre Kesici

Ürün tipi:  CB

Anma Akımı (I n):  Ana Devre 800 A

Nominal Darbe Dayanım Gerilimi (U imp):  8 kV

Nominal İzolasyon Gerilimi (U i):  1000 V

Nominal Çalışma Gerilimi:

690 V AC

750 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 45 kA

(500 V AC) 35 kA

(690 V AC) 16,5 kA

Anma Kısa Süreli Dayanım Akımı:  1 s 10 kA için

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 45 kA

(500 V AC) 35 kA

(690 V AC) 22 kA

(250 V DC) 2 Kutuplu 50 kA

(500 V DC) 2 Kutuplu 35 kA

(750 V DC) 3 Kutuplu 20 kA Serisi

Anma Kesintisiz Akım (I u):  800 A

Yayın Türü:  TM

Standartlar:  IEC

Alt türü:  T6

İçin uygun:  T6

Ürün Sınıfına Uygun:  Kalıplı Kutulu Devre Kesiciler

Terminal Bağlantı Tipi:

Sabit Devre Kesiciler

Ön

Test Gerilimi Maks.  (U testi):  3500 V

Sürüm:  F



Veri Sayfası, Teknik Bilgiler:

1SDC210015D0201

Talimatlar ve Kılavuzlar:

1SDH000511R0001
