AÇIKLAMA:

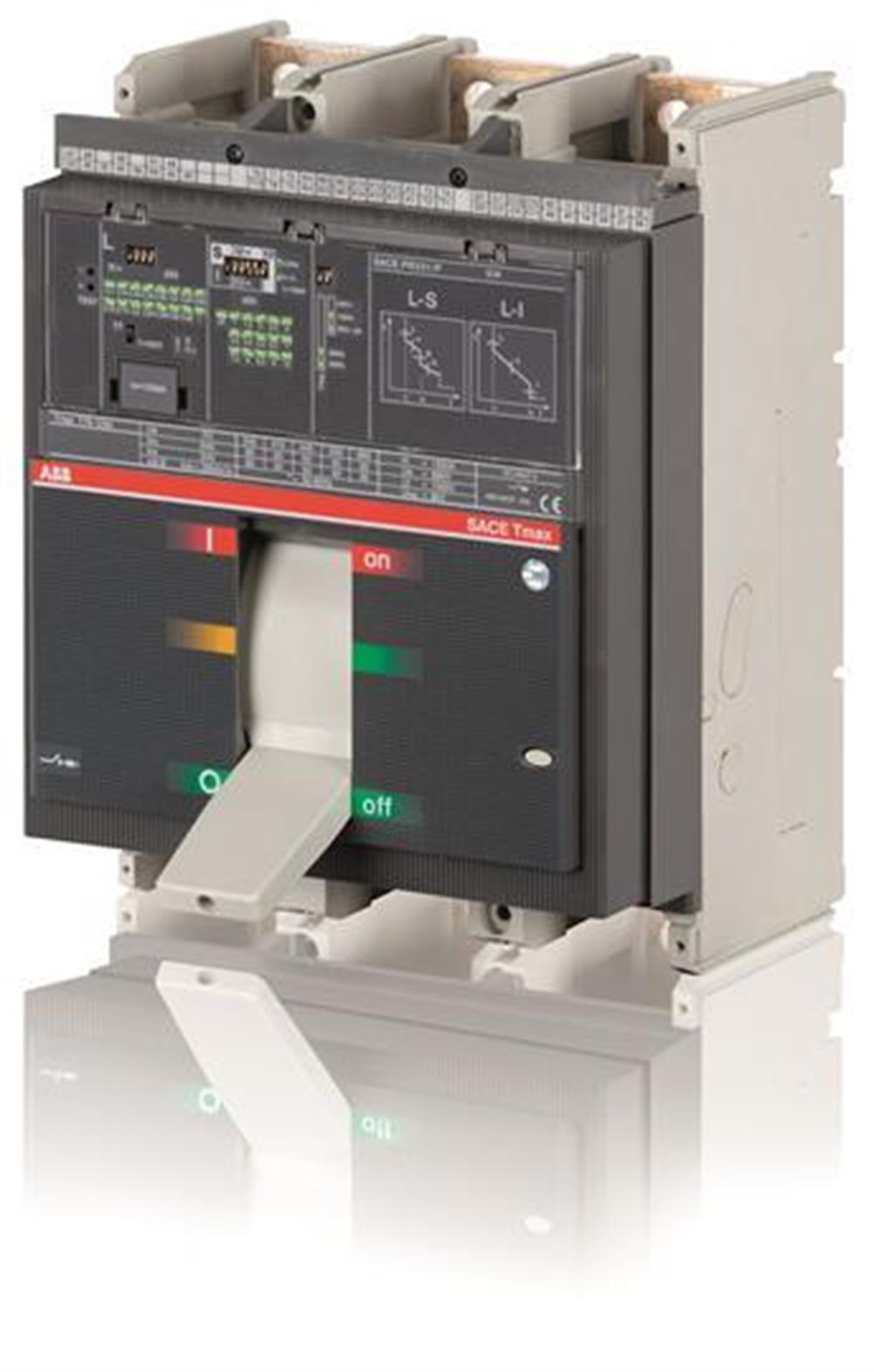

C.BREAKER TMAX T7S 1000 ÖN TERMİNALLER VE KOLU ÇALIŞMA MEKANİZMASI VE AC PR231 / P-LS / IR 1000'DE KATI DEVLET SERBESTI İLE ÜÇ KUTUPLU SABİT



Boyutlar

Ürün Net Genişliği:  210 mm

Ürün Net Yüksekliği  : alabilir 268 mm

Ürün Net Derinliği / Uzunluğu:  154 mm

Ürün Net Ağırlığı:  13.634 kg



Ek bilgi

Elektriksel Dayanıklılık:  2000 devir saatte 60 devir

Mekanik Dayanıklılık:  10000 devir saatte 60 devir

Kutup sayısı:  3

Güç kaybı:  Direk başına Nominal Çalışma Koşullarında 30 W

Ürün Ana Tipi:  SACE Tmax T

Ürün adı:  Kalıplı Kutulu Devre Kesici

Ürün tipi:  CB

Anma Akımı (I n):  Ana Devre 1000 A

Nominal Darbe Dayanım Gerilimi (U imp):  8 kV

Nominal İzolasyon Gerilimi (U i):  1000 V

Nominal Çalışma Gerilimi:  690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 40 kA

(690 V AC) 30 kA

Anma Kısa Süreli Dayanım Akımı:  1 s 20 kA için

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 40 kA

(690 V AC) 30 kA

Anma Kesintisiz Akım (I u):  1000 A

Yayın Türü:  EL

Standartlar:  IEC

Alt türü:  T7

İçin uygun:  T7

Ürün Sınıfına Uygun:  Kalıplı Kutulu Devre Kesiciler

Terminal Bağlantı Tipi:

Sabit Devre Kesiciler

Ön

Sürüm:  F

Veri Sayfası, Teknik Bilgiler:

1SDC210015D0201

Talimatlar ve Kılavuzlar:

1SDC210015D0201
