AÇIKLAMA:

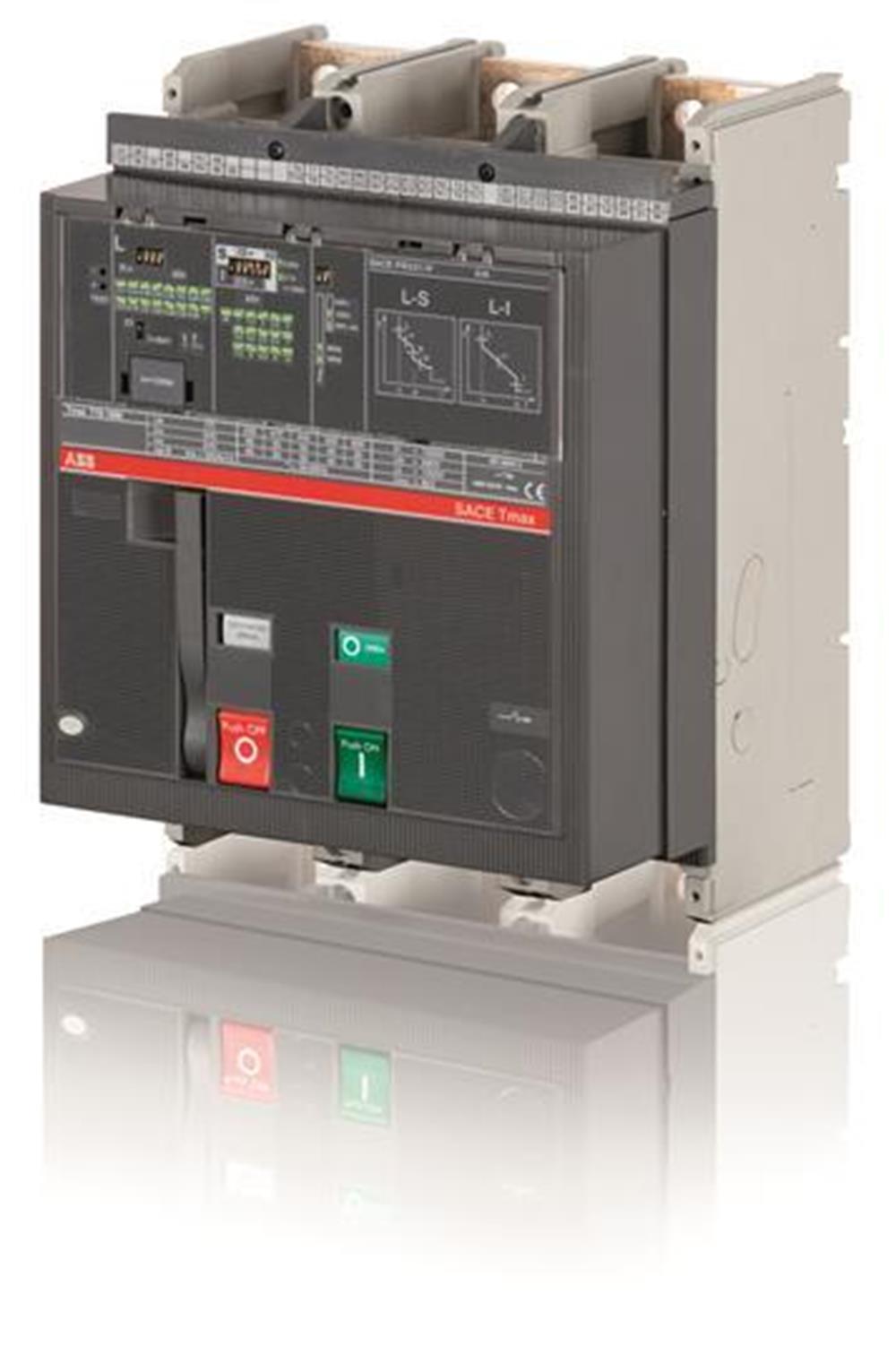

AC PR231 / P-LS / IR 800'DE ÖN TERMİNALLER VE DEPOLARLI ENERJİ İŞLETME MEKANİZMASI VE KATI DEVLET BÜLTENİ İLE KIRICI TMAX T7S 800 ÜÇ KUTUP



Boyutlar

Ürün Net Genişliği:  210 mm

Ürün Net Yüksekliği:  alabilir 268 mm

Ürün Net Derinliği / Uzunluğu:  178 mm

Ürün Net Ağırlığı:  11 kg



Ek bilgi

Elektriksel Dayanıklılık  : 2000 devir saatte 60 devir

Mekanik Dayanıklılık:  10000 devir saatte 60 devir

Kutup sayısı:  3

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 19,3 W

Ürün Ana Tipi:  SACE Tmax T

Ürün adı:  Kalıplı Kutulu Devre Kesici

Ürün tipi:  CB

Anma Akımı (I n):  Ana Devre 800 A

Nominal Darbe Dayanım Gerilimi (U imp):  8 kV

Nominal İzolasyon Gerilimi (U i):  1000 V

Nominal Çalışma Gerilimi:  690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 40 kA

(690 V AC) 30 kA

Anma Kısa Süreli Dayanım Akımı:  1 s 20 kA için

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(220 V AC) 85 kA

(230 V AC) 85 kA

(380 V AC) 50 kA

(400 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 40 kA

(690 V AC) 30 kA

Anma Kesintisiz Akım (I u):  800 A

Yayın Türü:  EL

Standartlar:  IEC

Alt türü:  T7

İçin uygun:  T7M

Ürün Sınıfına Uygun:  Kalıplı Kutulu Devre Kesiciler

Terminal Bağlantı Tipi:

Sabit Devre Kesiciler

Ön

Sürüm:  F

Veri Sayfası, Teknik Bilgiler:

1SDC210015D0201

Talimatlar ve Kılavuzlar:

1SDC210015D0201
