AÇIKLAMA:

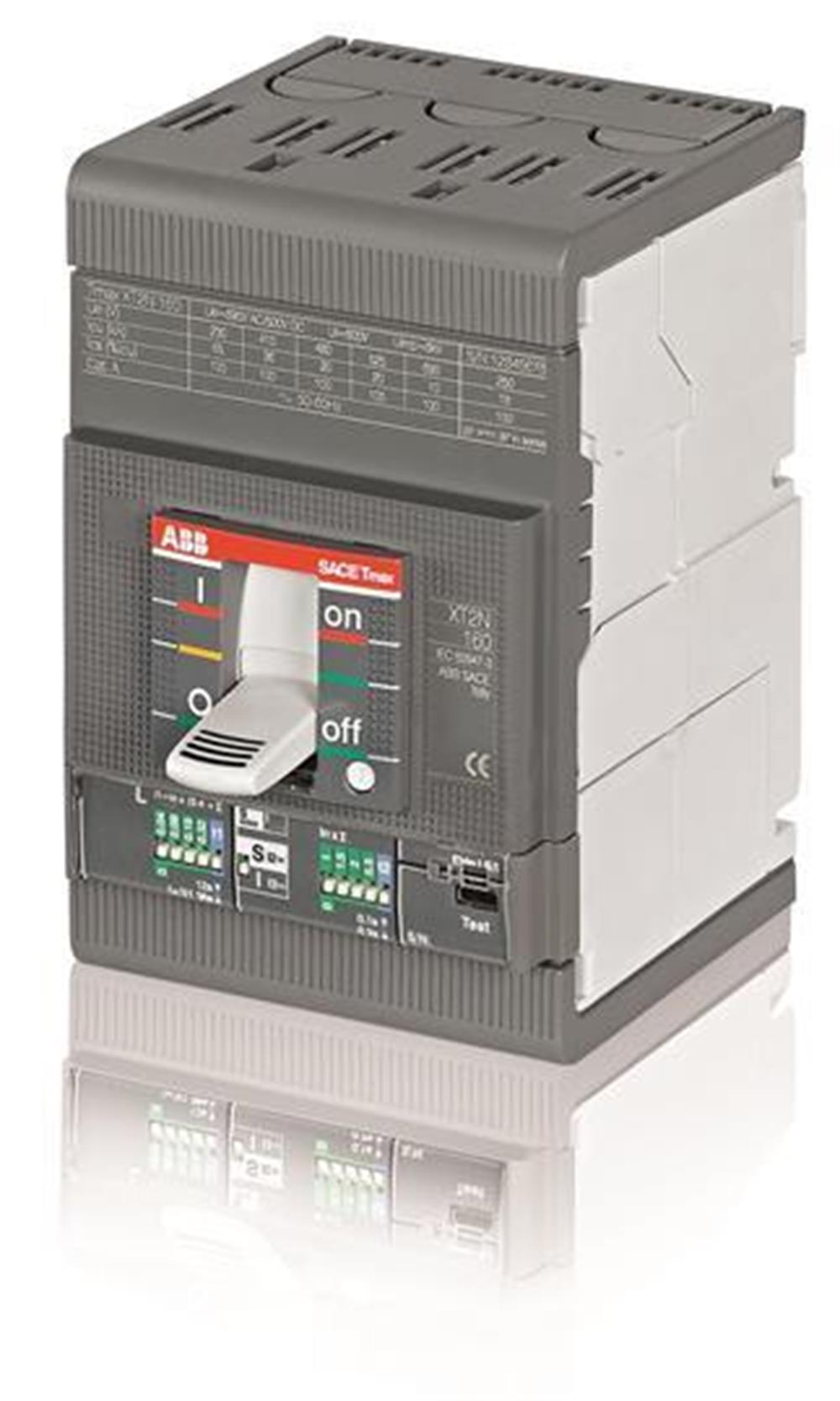

C.BREAKER TMAX XT2N 160 AC EKIP-LS / IR 10 A'DA ÖN TERMİNALLER VE KATI DEVLET SERBESTI İLE ÜÇ KUTUPLU SABİT



Boyutlar

Ürün Net Genişliği:  90 mm

Ürün Net Yüksekliği:  130 mm

Ürün Net Derinliği / Uzunluğu:  82.5 mm (milimetre)

Ürün Net Ağırlığı:  1,12 kg

Ek bilgi

İlişkilendirilecek Devre Kesici Tipi:  Güç dağıtımı

Akım Tipi:  AC

Elektriksel Dayanıklılık:

Saatte 120 döngü

8000 döngü

Mekanik Dayanıklılık:

Nr.  İşlemler Saatte 240 döngü

Nr.  İşlemler 25000 döngüsü

Kutup sayısı:  3

Açılış zamanı:

SOR 15 ms ile

CB UVR 15 ms ile CB

Birden Çok Sipariş:  1 parça

Ürün Ana Tipi:  SACE Tmax XT

Ürün adı  : Kalıplı Kutulu Devre Kesici

Ürün tipi:  CB

Anma Akımı (I n):  10 A

Nominal Frekans (f):  50/60 Hz

Anma Gerilimi (U r):  690 V

Nominal Darbe Dayanım Gerilimi (U imp):  8 kV

Nominal İzolasyon Gerilimi (U i):  1000 V

Nominal Çalışma Gerilimi:  690 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(  220 V AC) 65 kA

(230 V AC) 65 kA

(240 V AC) 65 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 36 kA

(500 V AC) 30 kA

(525 V AC) 20 kA

(690 V AC) 10 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(220 V AC) 65 kA

(230 V AC) 65 kA

(240 V AC) 65 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 36 kA

(500 V AC) 30 kA

(525 V AC) 20 kA

(690 V AC) 10 kA

Anma Kesintisiz Akım (I u):  160 A

Yayın Türü:  EL

Standartlar:  IEC

Alt türü:  XT2

Terminal Bağlantı Tipi:  Sabit Devre Kesiciler

Sürüm:  F

Veri Sayfası, Teknik Bilgiler:

1SDC210100D0204

1SDC210099D0204

Talimatlar ve Kılavuzlar:

1SDH000721R0001
