AÇIKLAMA:

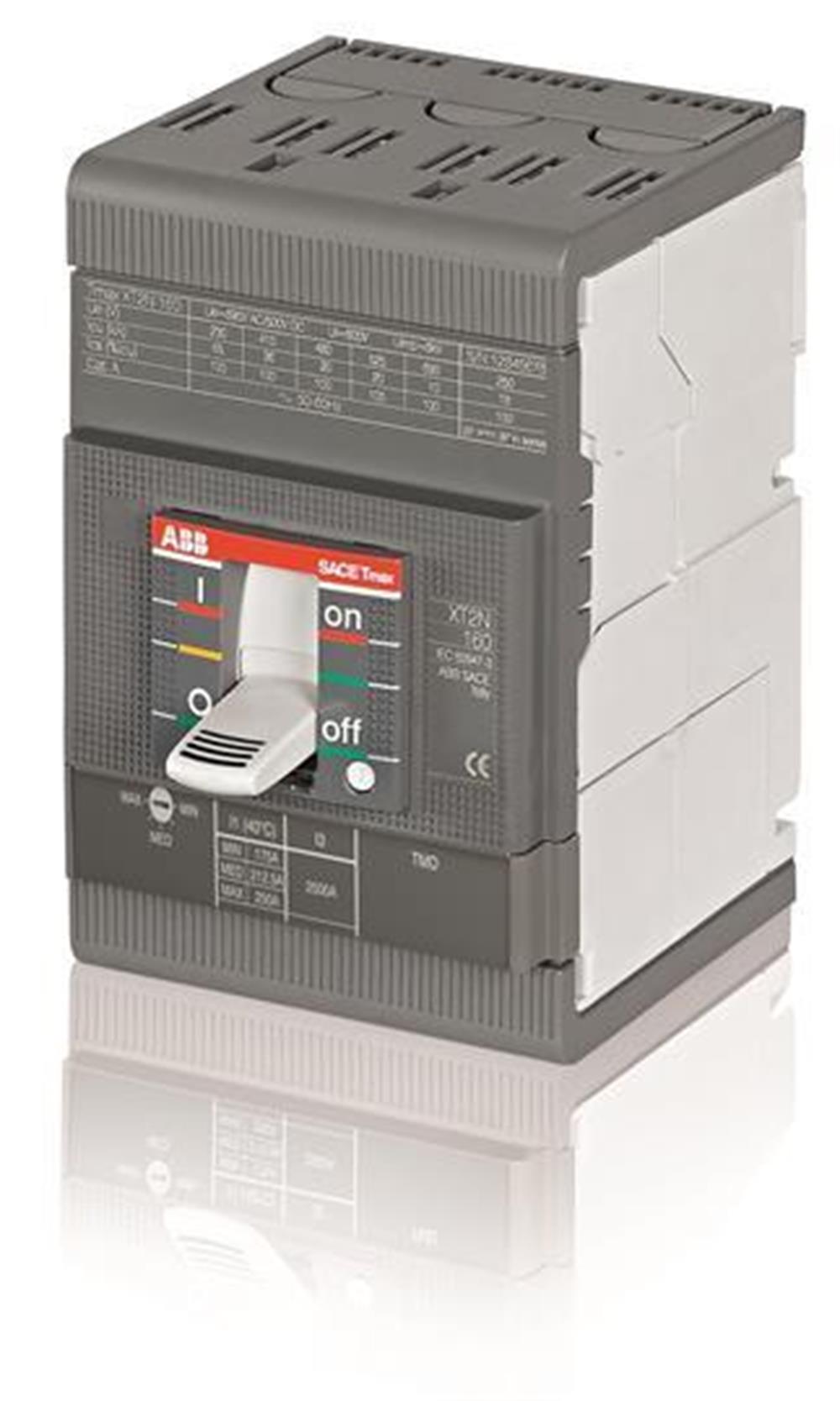

C.BREAKER TMAX XT2S 160 ÖN TERMİNALLER VE TERMOMAGNETİK SÖKME İLE ÜÇ KUTUPLU SABİT TMA R 63 I3 = 315 ... 630 A



Boyutlar

Ürün Net Genişliği:  90 mm

Ürün Net Yüksekliği:  130 mm

Ürün Net Derinliği / Uzunluğu:  82.5 mm (milimetre)

Ürün Net Ağırlığı:  1.585 kilo



Ek bilgi

İlişkilendirilecek Devre Kesici Tipi:  Güç dağıtımı

Akım Tipi:  AC / DC

Elektriksel Dayanıklılık:

Saatte 120 döngü

8000 döngü

Mekanik Dayanıklılık:

Nr.  İşlemler Saatte 240 döngü

Nr.  İşlemler 25000 döngüsü

Kutup sayısı:  3

Açılış zamanı:

SOR 15 ms ile

CB UVR 15 ms ile CB

Birden Çok Sipariş:  1 parça

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 4,85 W

Ürün Ana Tipi:  SACE Tmax XT

Ürün adı:  Kalıplı Kutulu Devre Kesici

Ürün tipi  : CB

Anma Akımı (I n):  63 A

Nominal Frekans (f):  50/60 Hz

Anma Gerilimi (U r):  690 V

Nominal Darbe Dayanım Gerilimi (U imp):  8 kV

Anlık Kısa Devre Akım Ayarı (I i):  300… 630 A

Nominal İzolasyon Gerilimi (U i):  1000 V

Nominal Çalışma Gerilimi:

690 V AC

500 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 36 kA

(525 V AC) 25 kA

(690 V AC) 12 kA

(250 V DC) 2 Kutuplu 50 kA

(500 V DC) 3 Kutuplu 50 kA Serisi

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(220 V AC) 85 kA

(230 V AC) 85 kA

(240 V AC) 85 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 36 kA

(525 V AC) 25 kA

(690 V AC) 12 kA

(250 V DC) 2 Kutuplu 50 kA

(500 V DC) 3 Kutuplu 50 kA Serisi

Anma Kesintisiz Akım (I u):  160 A

Yayın Türü:  TM

Ayar Aralığı:  44,1 ... 63 A

Standartlar:  IEC

Alt türü:  XT2

Terminal Bağlantı Tipi:  Sabit Devre Kesiciler

Sürüm:   F

Veri Sayfası, Teknik Bilgiler:

1SDC210100D0204

1SDC210099D0204

Talimatlar ve Kılavuzlar:

1SDH000721R0001
