AÇIKLAMA:

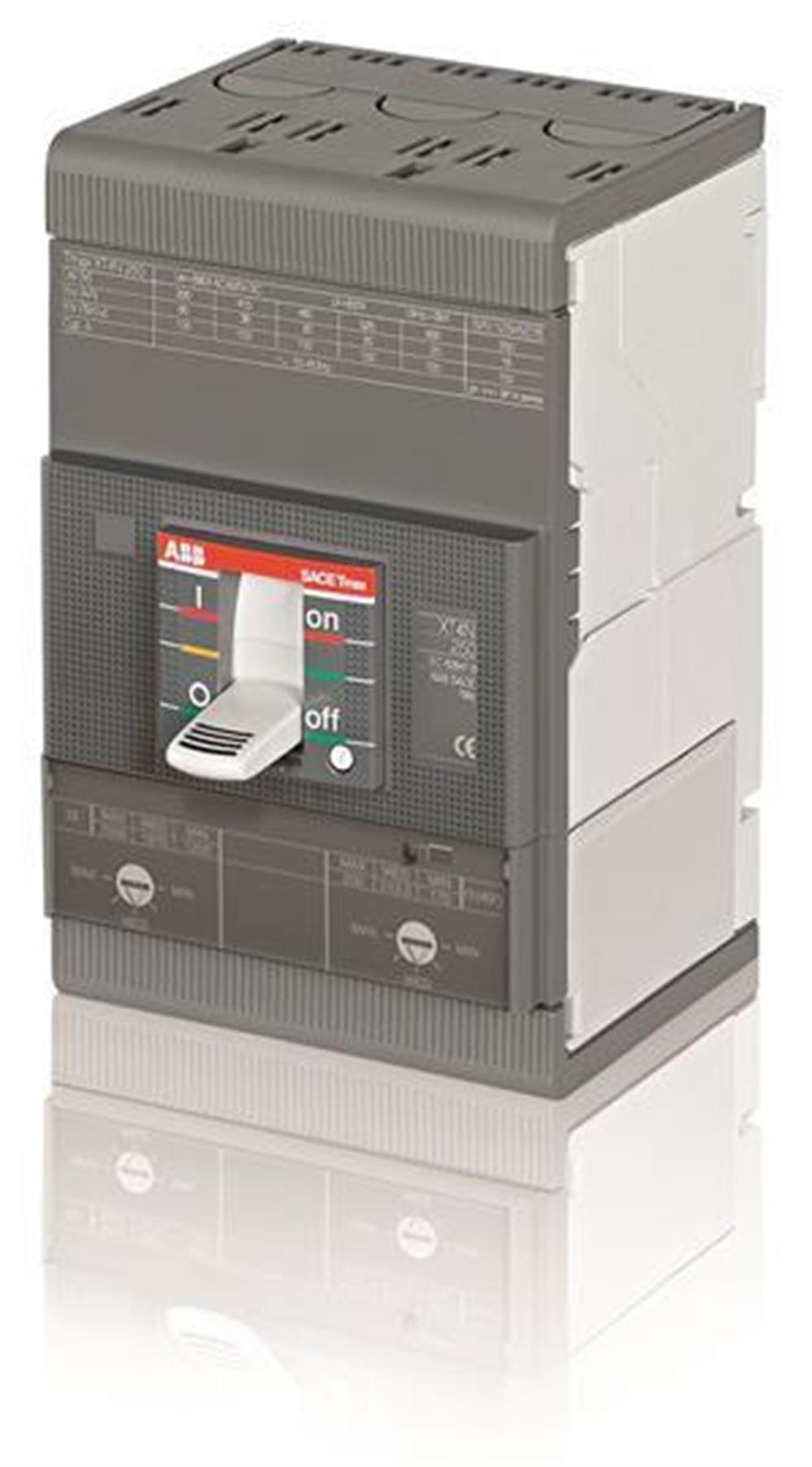

BREAKER TMAX XT3N 250 ÖN TERMİNALLER VE TERMOMAGNETİK SÖKME İLE ÜÇ KUTUPLU SABİT



Boyutlar

Ürün Net Genişliği:  105 mm

Ürün Net Yüksekliği:  150 mm

Ürün Net Derinliği / Uzunluğu:  70 mm

Ürün Net Ağırlığı:  1,63 kg



Ek bilgi

İlişkilendirilecek Devre Kesici Tipi:  Güç dağıtımı

Akım Tipi:  AC / DC

Elektriksel Dayanıklılık:

Saatte 120 döngü

8000 döngü

Mekanik Dayanıklılık:

Nr.  İşlemler Saatte 240 döngü

Nr.  İşlemler 25000 döngüsü

Kutup sayısı:  3

Açılış zamanı:

SOR 15 ms ile

CB UVR 15 ms ile CB

Birden Çok Sipariş:  1 parça

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 13.2 W

Ürün Ana Tipi:  SACE Tmax XT

Ürün adı:  Leistungsschalter

Ürün tipi:  CB

Anma Akımı (I n):  200 A

Nominal Frekans (f):  50/60 Hz

Anma Gerilimi (U r):  690 V

Nominal Darbe Dayanım Gerilimi (U imp):  8 kV

Anlık Kısa Devre Akım Ayarı (I i):  2000 A

Nominal İzolasyon Gerilimi (U i):  800 V

Nominal Çalışma Gerilimi:

690 V AC

500 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V AC) 37,5 kA

(230 V AC) 37,5 kA

(240 V AC) 37,5 kA

(380 V AC) 27 kA

(415 V AC) 27 kA

(440 V AC) 18,75 kA

(500 V AC) 15 kA

(525 V AC) 9,75 kA

(690 V AC) 3,75 kA

(250 V DC) 2 Kutuplu 36 kA

(500 V DC) 3 Kutuplu 50 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(220 V AC) 50 kA

(230 V AC) 50 kA

(240 V AC) 50 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 25 kA

(500 V AC) 20 kA

(525 V AC) 13 kA

(690 V AC) 5 kA

(250 V DC) 2 Kutuplu 36 kA

(500 V DC) 3 Kutuplu 50 kA Serisi

Anma Kesintisiz Akım (I u):  250 A

Yayın Türü:  TM

Ayar Aralığı:  140 ... 200 A

Standartlar:  IEC

Alt türü:  XT3

Terminal Bağlantı Tipi:  Sabit Devre Kesiciler

Sürüm:  F

Veri Sayfası, Teknik Bilgiler:

1SDC210100D0204

1SDC210099D0204

Uygunluk Beyanı - CE:

9AKK106713A5530

Talimatlar ve Kılavuzlar:

1SDH000720R0001

RoHS Bilgileri:

2CSC444011K2701
