GENEL BİLGİ

Global Ticari Takma Ad:PSE170-600-70

Genişletilmiş Ürün Tipi:PSE170-600-70

Ürün kimliği:1SFA897111R7000

ABB Tip Tanımlaması:PSE170-600-70

EAN:7320500400692

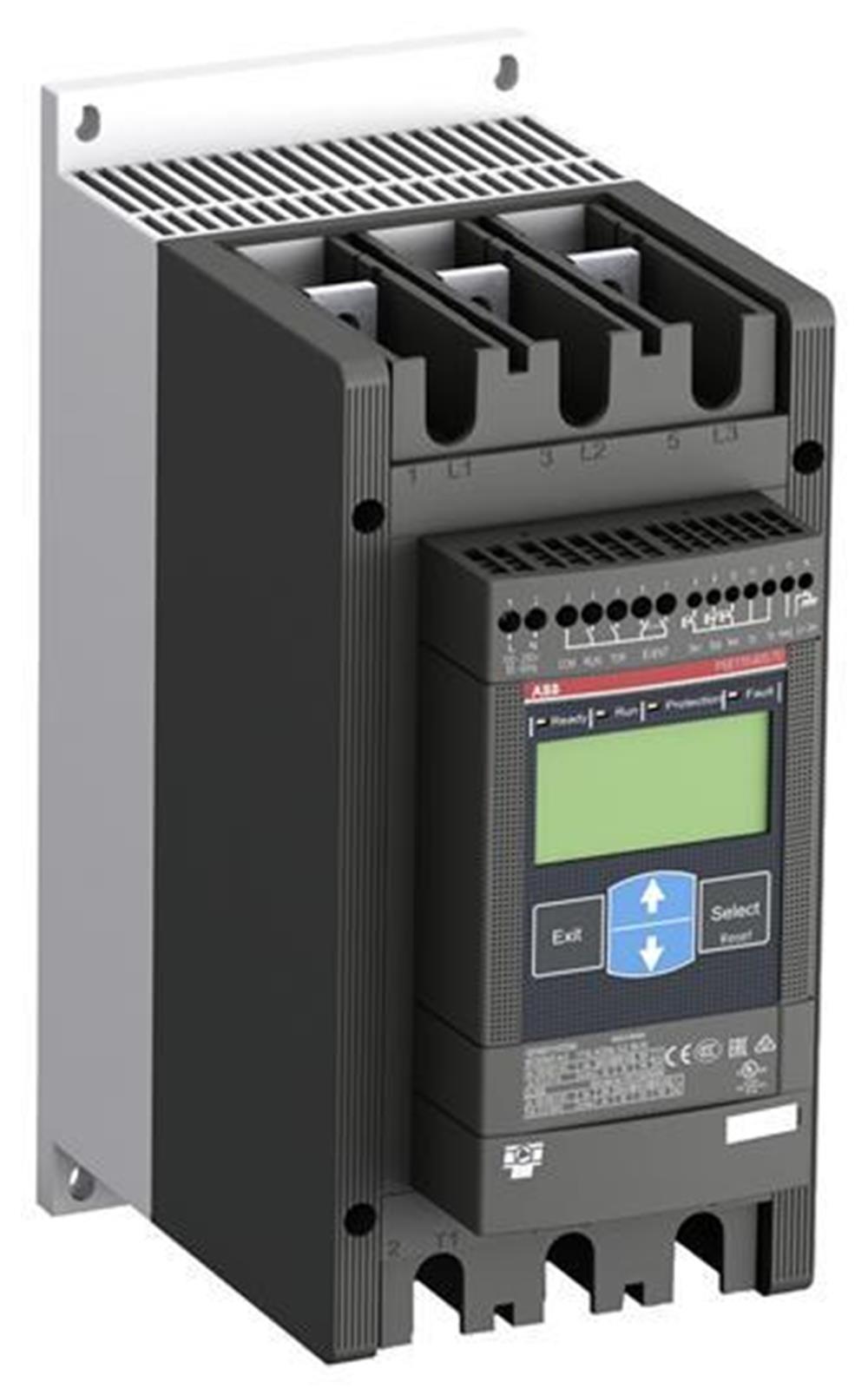

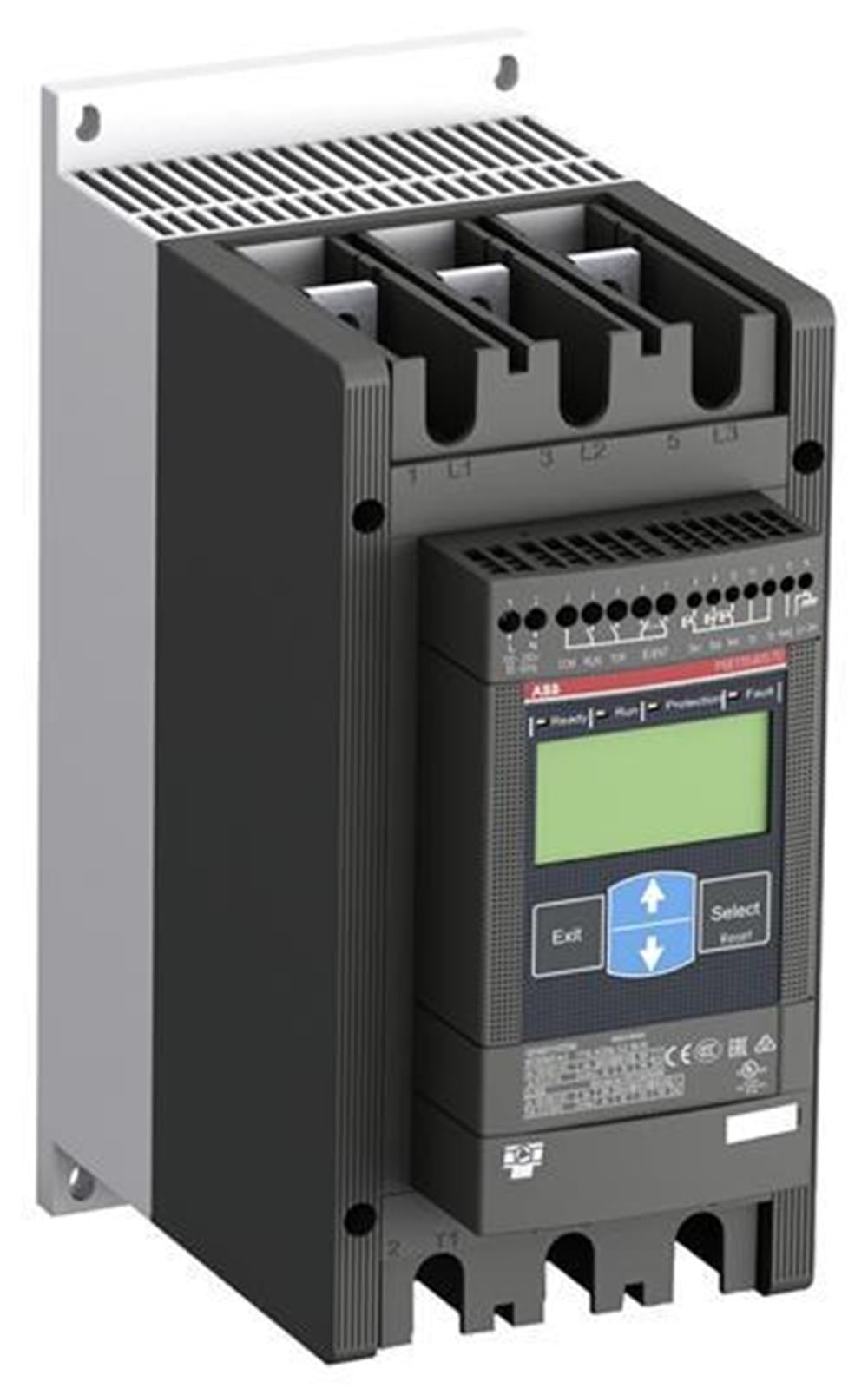

Katalog Açıklaması:PSE170-600-70 Yumuşak Yolverici

Uzun Açıklama:Yumuşak yolverici PSE170-600-70, maksimum 600V ana voltaj ve 100 - 250V 50 / 60Hz kontrol besleme voltajı için.

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85044090

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SFC132005C0201

Talimatlar ve Kılavuzlar:1SFC132057M0201

Boyutlar

Ürün Net Genişliği:130 mm

Ürün Net Yüksekliği:295 mm

Ürün Net Derinliği / Uzunluğu:220 mm

Ürün Net Ağırlığı:4,4 kg

Teknik

Anma Çalışma Gerilimi:208 ... 600 V AC

Anma Kontrol Besleme Gerilimi (U s ):100 ... 250 V AC

Anma Kontrol Devresi Gerilimi (U c ):DC Çalışması 24 V

Anma Frekansı (f):50/60 Hz

Ana Devre 50/60 Hz

Anma Çalışma Gücü - Hat İçi Bağlantı (Pe):

(230 V) 45 kW

(400 V) 90 kW

(500 V) 110 kW

Anma Çalışma Akımı - Hat İçi Bağlantı (Ie):171 Bir

Hizmet Faktörü Yüzdesi:100 %

Aşırı yükleme koruması:Dahili elektronik aşırı yük koruması

Entegre Elektronik Aşırı Yük:Evet

Ayarlanabilir Anma Motor Akımı Ie:% 30 ... 100

Maksimum Anma Akımı Ie'de Başlatma Kapasitesi:10s için 4xIe

Rampa zamanı:

0 ... 30 saniye [zaman birimi]

1 ... 30 saniye [zaman birimi]

Başlatma Sırasında İlk Gerilim:% 30 ... 70

Gerilim Düşürme Özel Rampası:Hayır %

Akım Sınırı İşlevi:1,5 ... 7xIe

Üçgen Bağlantı İç Anahtarı:Hayır

Sinyal Rölesini Çalıştır:Evet

Baypas Sinyal Rölesi:Evet

Hata Sinyali Rölesi:Evet

Aşırı Yük Sinyali Rölesi:Evet

Analog Çıkışlar:4… 20 mA

Sinyal göstergesi tamamlandı başlangıç rampası (LED):Yeşil

Sinyal göstergesi başlatmaya hazır / beklemede AÇIK (LED):Yeşil

Sinyal göstergesi çalışıyor R (LED):Yeşil

Sinyal göstergesi yukarı / aşağı rampa (LED):Yeşil

Sinyal gösterge koruması (LED):Sarı

Sinyal gösterge hatası (LED):Kırmızı

3.5 * Ie'de 7 saniye boyunca Saat Başına Başlatma Sayısı. % 50 AÇIK Süresi% 50 KAPALI Süresi:10

İletişim:FiledBusPlug (Opsiyonel)

Koruma derecesi:IP00

Terminal Tipi:Ana Devre: Çubuklar

Bağlantı Kapasitesi Ana Devresi:

Delik Çapı 8.5 MMT mm²

Genişlik ve Kalınlık 17.5x5 MMT

Kapasite Kontrol Devresinin Bağlanması:

Sert 1 x 2,5 mm²

Sert 2 x 1,5 mm²

Kapasite Besleme Devresinin Bağlanması:Sert 1 x 2,5 mm²

Sıkma Torku:

Kontrol Devresi 0,5 N · m

Ana Devre 18 N · m

Besleme Devresi 0,5 N · m

Ürün Ana Tipi:PSE170

Çevresel

Ortam hava sıcaklığı:

Çalışma -25 ... +60 ° C

Depolama -40 ... +70 ° C

RoHS Durumu:2002/95 / EC sayılı AB Direktifi 18 Ağustos 2005 ve değişikliği takiben

Sertifikalar ve Beyanlar (Belge Numarası)

CQC Sertifikası:CQC2011010304468089

Uygunluk Beyanı - CCC:2020980304001545

Uygunluk Beyanı - CE:2CMT003496

Çevresel Bilgi:1SFC132042D0201

Talimatlar ve Kılavuzlar:1SFC132057M0201

RoHS Bilgileri:1SFC132043D0201

Konteyner Bilgileri

Paket Düzeyi 1 Genişliği:203 mm

Paket Seviye 1 Derinliği / Uzunluğu:282 mm

Paket Seviye 1 Yüksekliği:363 mm

Paket Seviyesi 1 Brüt Ağırlık:5,4 kg

Paket Seviye 1 EAN:7320500400692

Paket Seviye 1 Birimleri:kutu 1 parça
