AÇIKLAMA:

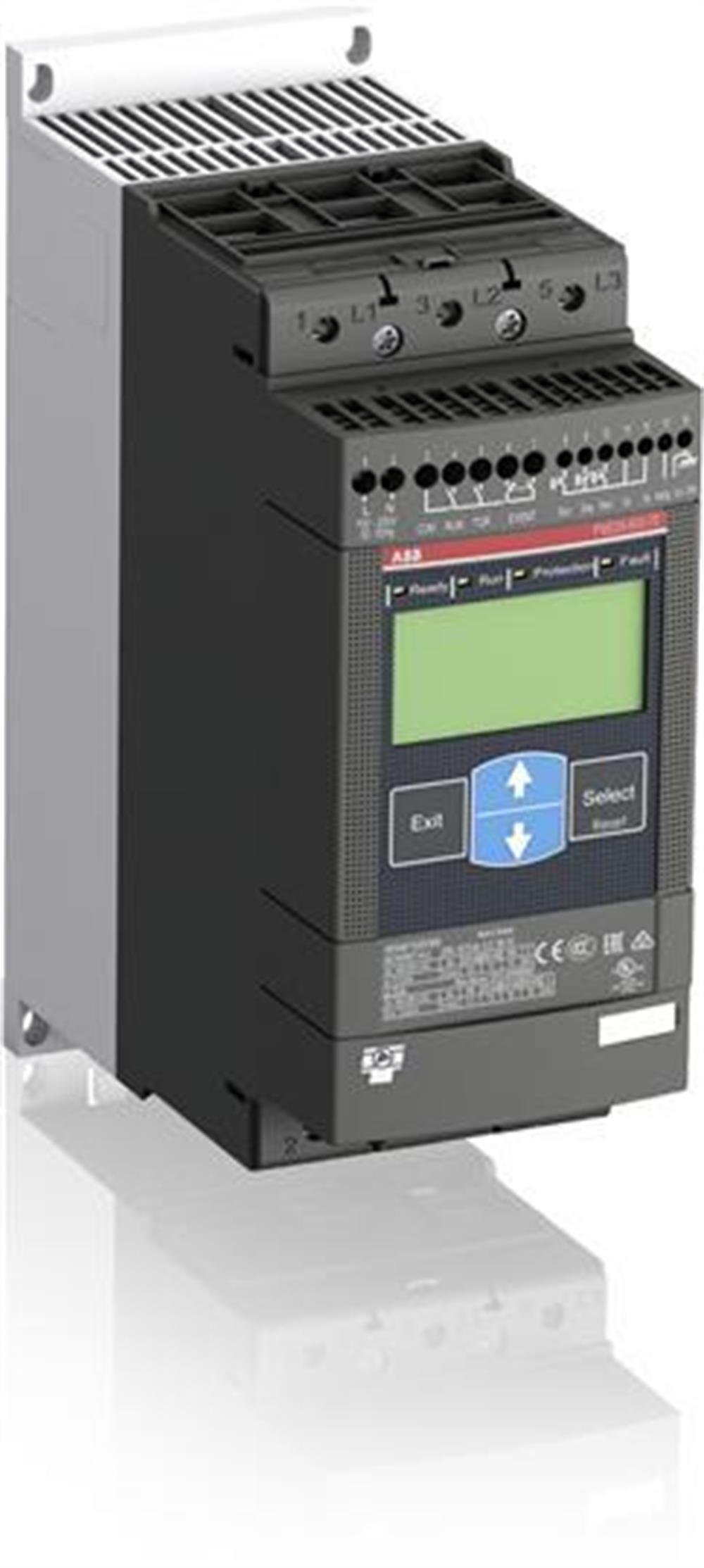

Maksimum 600V ana gerilim ve 100 - 250V 50 / 60Hz kontrol besleme gerilimi için yumuşak yolverici PSE250-600-70-1.



Boyutlar

Ürün Net Genişliği: 190,0  mm

Ürün Net Yüksekliği:  435,0 mm

Ürün Net Derinliği / Uzunluğu: 236.5  mm (milimetre)

Ürün Net Ağırlığı:  10,55 kg

Teknik

Nominal Çalışma Gerilimi: 208  … 600 V AC

Nominal Kontrol Besleme Gerilimi (U s  ): 100… 250 V AC

Nominal Frekans (f):  Ana Devre 50/60 Hz

Nominal Çalışma Gücü - Hat İçi Bağlantı (Pe):

(230 V) 75 kW

(400 V) 132 kW

(500 V) 160 kW

Nominal Çalışma Akımı - Hat İçi Bağlantı (Ie):  250 A

Hizmet Faktörü Yüzdesi:  100%

Aşırı yükleme Koruması:  Dahili elektronik aşırı yük Koruması

Nominal Motor Akımı Ie:  % 30… 100

Maksimum Anma Akımı Ie'de Başlatma Kapasitesi: 10x için 4xIe

Rampa zamanı: Durma Sırasında 1 ... 30 saniye [zaman birimi]

Durma Sırasında 0 ... 30 saniye [zaman birimi]

Başlatma Sırasında Başlangıç Gerilimi  :% 30… 100

Akım Limit Fonksiyonu:  1.5… 7xIe

Çalışma Sinyal Rölesi:  Evet

By-pass Sinyal Rölesi:  Evet

Arıza Sinyali Rölesi:  Evet

Aşırı Yük Sinyal Rölesi:  Evet

Analog Çıkışlar: 4… 20 mA

İletişim:  Fieldbus soketinin (yalnızca bağlı)

Koruma derecesi:  acc.  IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00'e göre

Ürün Ana Tipi:  PSE250

Çevre

Ortam hava sıcaklığı  :

Çalışma -25 ... +60 ° C

Depolama -40 ... +70 ° C

RoHS Durumu:  2011/65 / AB AB Yönergesi şart

Veri Sayfası, Teknik Bilgiler:  1SFC132012C0201

Talimatlar ve Kılavuzlar:  1SFC132057M0201
