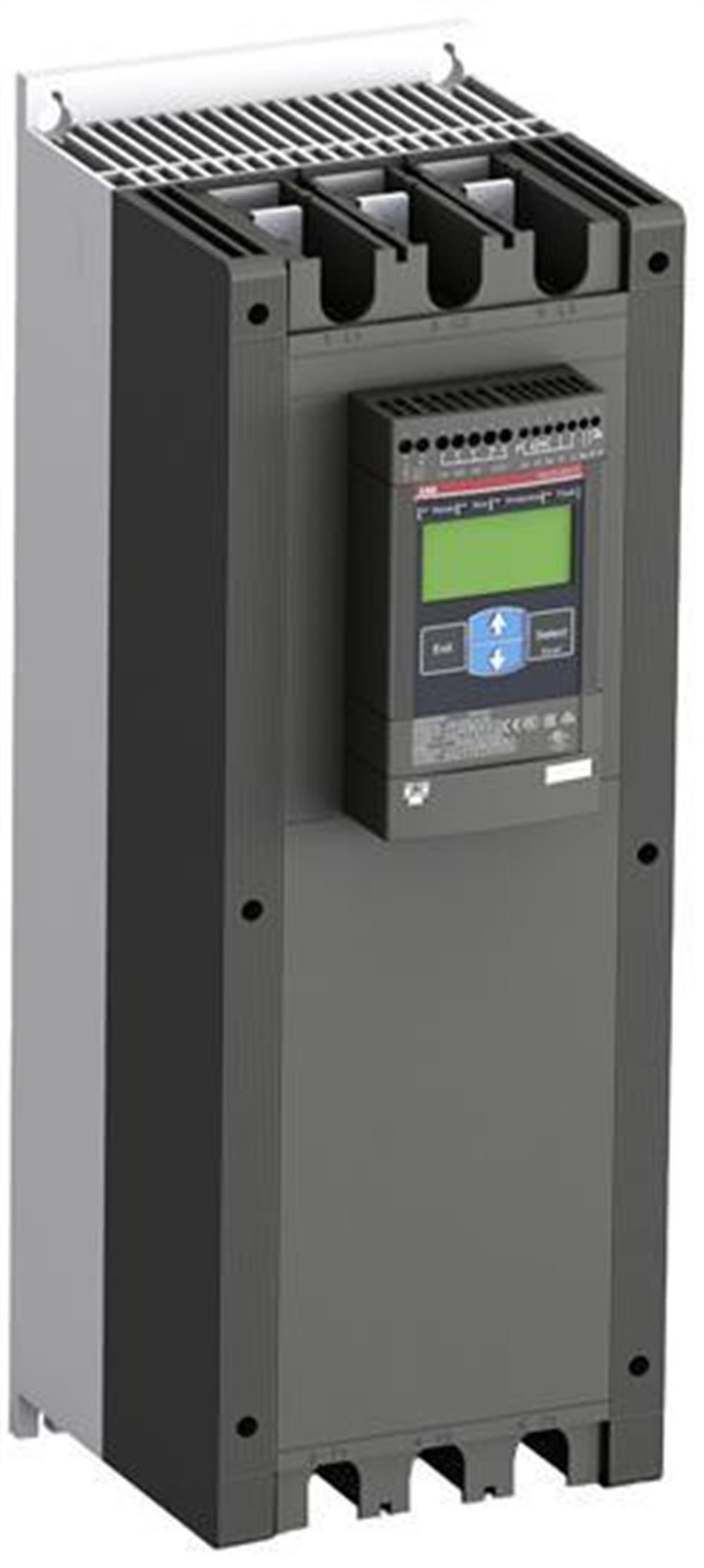

PSE250-600-70 ( 132 kW )
PSE250-600-70 ( 132 kW )

PSE250-600-70 ( 132 kW ) (1SFA897113R7000)

GENEL BİLGİ

Global Ticari Takma Ad:PSE250-600-70

Genişletilmiş Ürün Tipi:PSE250-600-70

Ürün kimliği:1SFA897113R7000

ABB Tip Tanımlaması:PSE250-600-70

EAN:7320500400715

Katalog Açıklaması:PSE250-600-70 SOFTSTARTER

Uzun Açıklama:Yumuşak yolverici PSE250-600-70, maksimum 600V ana voltaj ve 100 - 250V 50 / 60Hz kontrol besleme voltajı için.

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85044090

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SFC132005C0201

Talimatlar ve Kılavuzlar:1SFC132057M0201

Boyutlar

Ürün Net Genişliği:190.000 mm

Ürün Net Yüksekliği:550.000 mm

Ürün Net Derinliği / Uzunluğu:236.500 mm

Ürün Net Ağırlığı:13.9 kilo

Teknik

Anma Çalışma Gerilimi:208… 600 V AC

Anma Kontrol Besleme Gerilimi (U s ):100 ... 250 V AC

Anma Kontrol Devresi Gerilimi (U c ):DC Çalışması 24 V

Anma Frekansı (f):

Ana Devre 50/60 Hz

Kontrol Beslemesi 50/60 Hz

Anma Çalışma Gücü - Hat İçi Bağlantı (Pe):

(230 V) 75 kW

(400 V) 132 kW

(500 V) 160 kW

Anma Çalışma Akımı - Hat İçi Bağlantı (Ie):250 A

Hizmet Faktörü Yüzdesi:100 %

Aşırı yükleme koruması:Dahili elektronik aşırı yük koruması

Entegre Elektronik Aşırı Yük:Evet

Ayarlanabilir Anma Motor Akımı Ie:% 30 ... 100

Maksimum Anma Akımı Ie'de Başlatma Kapasitesi:10s için 4xIe

Rampa zamanı:

Başlatma Sırasında 1 ... 30 saniye [zaman birimi]

Durdurma Sırasında 0 ... 30 saniye [zaman birimi]

Başlatma Sırasında İlk Gerilim:% 30 ... 70

Gerilim Düşürme Özel Rampası:Hayır %

Akım Sınırı İşlevi:1,5… 7xIe

Üçgen Bağlantı İç Anahtarı:Hayır

Sinyal Rölesini Çalıştır:Evet

Baypas Sinyal Rölesi:Evet

Hata Sinyali Rölesi:Evet

Aşırı Yük Sinyali Rölesi:Evet

Analog Çıkışlar:4… 20 mA

Sinyal göstergesi tamamlandı başlangıç rampası (LED):Yeşil

Sinyal göstergesi başlatmaya hazır / beklemeye AÇIK (LED):Yeşil

Sinyal göstergesi çalışıyor R (LED):Yeşil

Sinyal göstergesi yukarı / aşağı rampa (LED):Yeşil

Sinyal gösterge koruması (LED):Sarı

Sinyal gösterge hatası (LED):Kırmızı

3.5 * Ie'de 7 saniye boyunca Saat Başına Başlatma Sayısı. % 50 AÇIK Süresi% 50 KAPALI Süresi:10

İletişim:FiledBusPlug (İsteğe bağlı)

Koruma derecesi:acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP00'e göre

Terminal Tipi:Ana Devre: Çubuklar

Bağlantı Kapasitesi Ana Devresi:

Delik Çapı 10,2 mm

Genişlik ve Kalınlık 20x5 mm

Kapasite Kontrol Devresinin Bağlanması:

Sert 1x2,5 mm

Sert 2x1,5 mm

Kapasite Besleme Devresinin Bağlanması:

Sert 1x2,5 mm

Sert 2x1,5 mm

Sıkma Torku:

Ana Devre 28 N m

Besleme Devresi 0,5 N m

Kontrol Devresi 0,5 N m

Ürün Ana Tipi:PSE250

Çevresel

Ortam hava sıcaklığı:

Depolama -40 ... +70 C

Çalışma -25 ... +60 C

RoHS Durumu:2002/95 / EC sayılı AB Direktifi 18 Ağustos 2005 ve değişikliği takiben

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:2CMT003496

Çevresel Bilgi:1SFC132042D0201

Talimatlar ve Kılavuzlar:1SFC132057M0201

RoHS Bilgileri:1SFC132043D0201

Konteyner Bilgileri

Paket Düzeyi 1 Genişliği:260 mm

Paket Seviye 1 Derinliği / Uzunluğu:600 mm

Paket Seviye 1 Yüksekliği:310 mm

Paket Seviyesi 1 Brüt Ağırlık:14,7 kilo

Paket Seviye 1 EAN:7320500400715

Paket Seviye 1 Birimleri:1 parça

Paket Seviye 2 Birimleri:1 parça
