AÇIKLAMA:

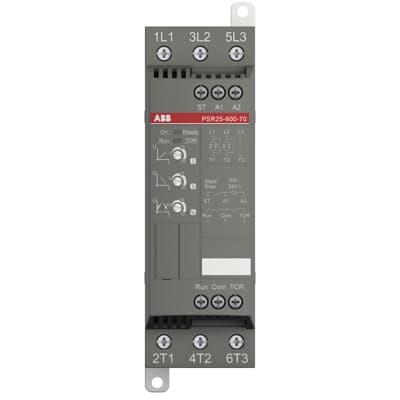

Yumuşak yolverici PSR25-600-81, maksimum 600V ana gerilim ve 24V dc kontrol besleme gerilimi için



Boyutlar

Ürün Net Genişliği:  45.000 mm

Ürün Net Yüksekliği:  160.000 mm

Ürün Net Derinliği / Uzunluğu:  128.000 mm

Ürün Net Ağırlığı:  0,65 kg

Teknik

Nominal Çalışma Gerilimi:   Ana Devre 208 ... 600 V AC

Nominal Kontrol Besleme Gerilimi (U s):  24 V DC

Nominal Kontrol Devresi Gerilimi (U c):  DC Çalışması 24 V

Nominal Çalışma Gücü - Hat İçi Bağlantı (Pe):

(500 V) 15 kW

(400 V) 11 kW

(230 V) 5,5 kW

Nominal Çalışma Akımı - Hat İçi Bağlantı (Ie):  25 A

Hizmet Faktörü Yüzdesi:  100%

Aşırı yükleme koruması: altında  MS132 20… 25

Entegre Elektronik Aşırı Yük:  Hayır

Nominal Motor Akımı Ie:  Hayır%

Maksimum Anma Akımı Ie'de Başlatma Kapasitesi:  6s için 4xIe

Rampa zamanı:

Durma Sırasında 0 ... 20 saniye [zaman birimi]

Başlatma ekranında 1 ... 10 saniye [zaman birimi]

Başlatma Sırasında Başlangıç Gerilimi:  % 40 ... 70

Kademeli Gerilim Özel Rampa:  % 100 ... 60

Akım Limit Fonksiyonu:  Hayır

Delta Bağlantı İçindeki Anahtar:  Hayır

Çalışma Sinyal Rölesi:  Evet

By-pass Sinyal Rölesi:  Evet

Arıza Sinyali Rölesi:  Hayır

Aşırı Yük Sinyal Rölesi:  Hayır

Sinyal göstergesi tamamlanmış başlatma rampası (LED  ): Yeşil

Başlamaya hazır / bekleme AÇIK sinyal göstergesi (LED):  Yeşil

Sinyal göstergesi R çalışıyor (LED):  Yeşil

Yukarı / aşağı yükselen sinyal göstergesi (LED):  Yeşil

Saatte Başlama Sayısı 3.5 * Ie'de 7 san.  % 50 AÇIK Süresi% 50 KAPALI Süresi  : 10

İletişim:  FiledBusPlug (gereklidir bağlı)

Koruma derecesi:  acc.  IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20'ye

Terminal Türü:  Vidalı Klemensler

Bağlantı Kapasitesi Ana Devresi:  Sert 1 / 2x2,5 ... 10 mm²

Bağlantı Kapasitesi Kontrol Devresi:  2 x 0,75 ... 1,5 mm²

Bağlantı Kapasitesi Besleme Devresi:  Sert 1x0.75 ... 2.5 mm²

Sıkma Torku:

Kontrol Devresi 0.6 N · m

Besleme Devresi 0.6 N · m

Ana Devre 2.3 N · m

Ürün Ana Tipi:  PSR25

Çevre

Ortam hava sıcaklığı:

Depolama -40 ... +70 ° C

Çalışma -25 ... +60 ° C

RoHS Durumu:   AB Direktifi 2002/95 / EC içindir 18 Ağustos 2005 ve seçenekleri

Veri Sayfası, Teknik Bilgiler: 1SFC132005C0201

Talimatlar ve Kılavuzlar:    1SFC132038M0001
