AÇIKLAMA:

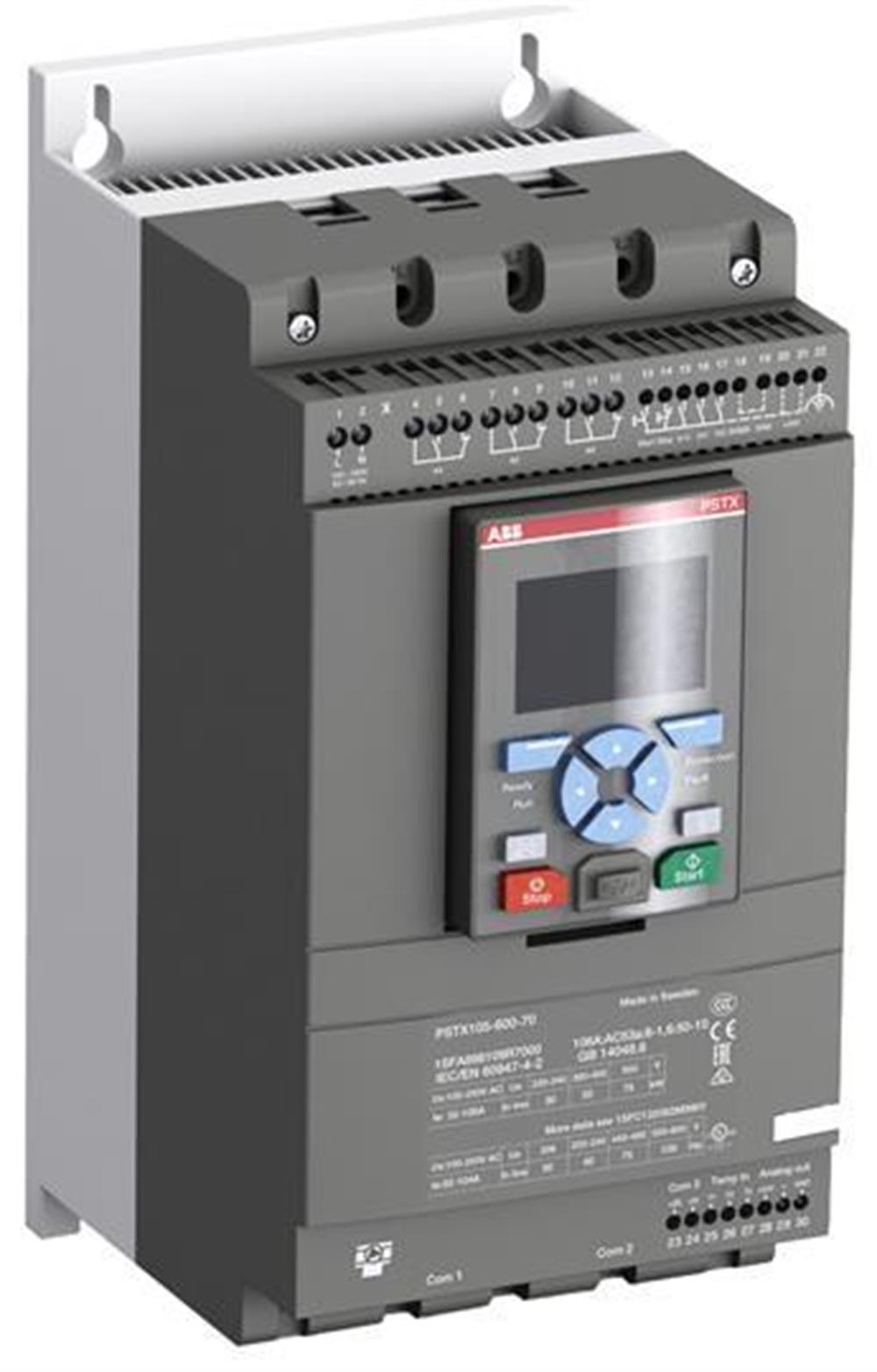

Maksimum 600V ana voltaj ve 100 - 250V 50 / 60Hz kontrol besleme voltajı için yumuşak yolverici PSTX105-600-70.

Boyutlar

Ürün Net Genişliği:  150.000 mm

Ürün Net Yüksekliği:  314.000 mm

Ürün Net Derinliği / Uzunluğu:  194.000 mm

Ürün Net Ağırlığı:  6.10 kilo

Teknik

Nominal Çalışma Gerilimi:  208… 600 V AC

Nominal Kontrol Besleme Gerilimi (U s):  100… 250 V AC

Nominal Kontrol Devresi Gerilimi (U c):  DC Çalışması 24 V

Nominal Frekans (f):  Ana Devre 50/60 Hz

Nominal Çalışma Gücü - Hat İçi Bağlantı (Pe):

(230 V) 30 kW

(400 V) 55 kW

(500 V) 75 kW

Nominal Çalışma Akımı - Hat İçi Bağlantı (Ie):  105 A

Nominal Çalışma Gücü - Delta Bağlantı İçinde:

230 V 55 kW -de

400 V 90 kW -de

500 V 110 kW için

Nominal Çalışma Akımı - Delta Bağlantı İçinde:  181 A

Hizmet Faktörü Yüzdesi:  100%

Aşırı yükleme Koruması:  Dahili elektronik aşırı yük koruması

Entegre Elektronik Aşırı Yük:  Evet

Nominal Motor Akımı Ie:  % 30 ... 100

Maksimum Anma Akımı Ie'de Başlatma Kapasitesi:  10x için 4xIe

Rampa zamanı: 1 ... 120 saniye [zaman birimi]

Başlatma Sırasında Başlangıç Gerilimi:  % 10 ... 99

Kademeli Gerilim Özel Rampa:  % 100 ... 10

Akım Limit Fonksiyonu:  1,5… 7,5 xle

Delta Bağlantı İçindeki Anahtar:  Evet

Çalışma Sinyal Rölesi:  Evet

By-pass Sinyal Rölesi:  Evet

Arıza Sinyali Rölesi  : Evet

Aşırı Yük Sinyal Rölesi:  Evet

Analog Çıkışlar:  0… 10 V, 0… 20 mA, 4… 20 mA

Başlamaya hazır / bekleme AÇIK sinyal göstergesi (LED):  Yeşil

Sinyal göstergesi R çalışıyor (LED):  Yeşil

Sinyal gösterge koruması (LED):  Sarı

Sinyal gösterge hatası (LED):  Kırmızı

İletişim:  Dahili Modbus arayüzü, Anybus, FieldBusPlug (adaptörlü).

Koruma derecesi:  acc.  IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00'e göre

Terminal Türü:  Kablo kelepçesi

Bağlantı Kapasitesi Ana Devresi:  Delik Çapı 8,5 mm

Bağlantı Kapasitesi Kontrol Devresi:  Sert  1x2.5  mm²

Bağlantı Kapasitesi Besleme Devresi:  Sert  1x2.5  mm²

Sıkma Torku:  Ana Devre 8 N · m

Ürün Ana Tipi:  PSTX105

Çevre

Ortam hava sıcaklığı:

Depolama -40 ... +70 ° C

Çalışma -25 ... +60 ° C

RoHS Durumu:  AB Direktifi 2002/95 / EC içindir 18 Ağustos 2005 ve seçenekleri



Veri Sayfası, Teknik Bilgiler:

1SFC132009C0201

Talimatlar ve Kılavuzlar:

1SFC132081M0201
