AÇIKLAMA:

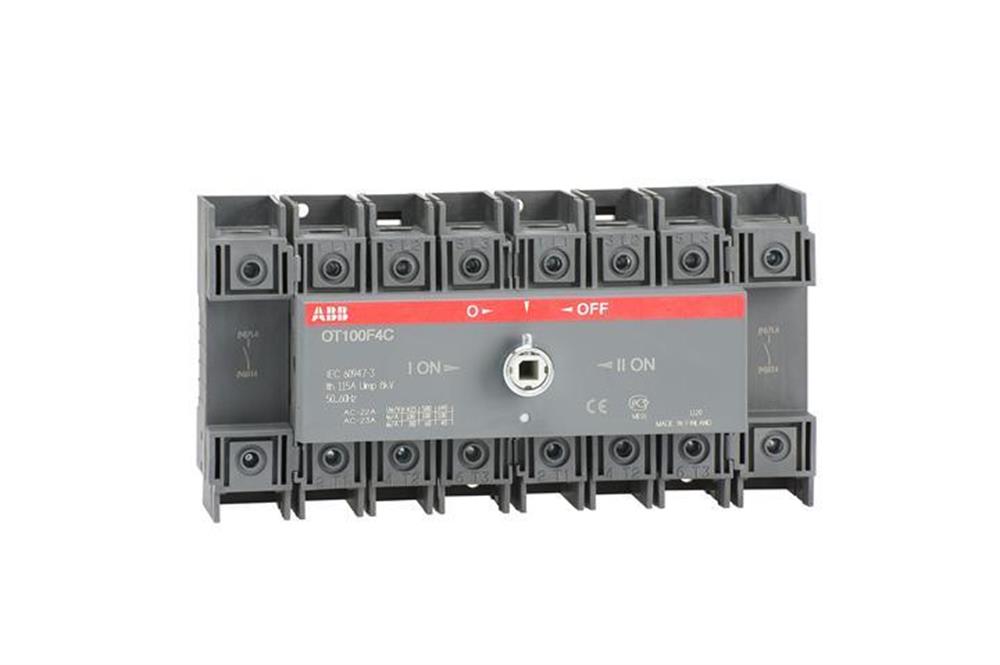

OT100F4C DEĞİŞTİRME ANAHTARI, Sap ve mil ayrı sipariş edebilirsiniz, Açık geçiş



Boyutlar

Ürün Net Genişliği:   kayıtlı: 193 mm

Ürün Net Yüksekliği:   100 mm

Ürün Net Derinliği / Uzunluğu:   86 mm

Ürün Net Ağırlığı:   1,2 kg

193 lb

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 100 A

(500 V) 100 A

(690 V) 100 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 100 A

(500 V) 100 A

(690 V) 100 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 80 A

(500 V) 60 A

(690 V) 40 A

Nominal Çalışma Gücü AC-23A (PE):

(380 ... 415 V) 37 kW

(500 V) 37 kW

(690 V) 37 kW

Geleneksel Serbest Hava Termal Akımı (   q   ):   q = 40 ° C 115 A

Konvansiyonel Termal Akım (I):   Tamamen Kapalı 115 A

Nominal Darbe Dayanım Gerilimi (U imp):   8 kV

Nominal İzolasyon Gerilimi (U i):   750 V

Nominal Çalışma Gerilimi:   750 V

Anma Kısa Süreli Dayanım Akımı:   1 sn için 2,5  kiloamper  rms

Güç kaybı:   4 W

Kirlilik derecesi:   3

Sap Rengi:   Siyah

Kulp Tipi:   Tutamak ve mil dahil değildir

Dördüncü Kutup Konumu:   Sağ Taraf

Dördüncü Kutup Tipi:   Anahtarlamalı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:   Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:   Standart

Hat Terminallerinin Konumu:   Üst Giriş - Alt Çıkış, Alt Giriş - Üst Çıkış

Çalışma modu:   Önden kumandalı

Montaj tipi:   Taban montajı

Kutup sayısı:   4

Kablo Kesiti:   10 ... 70 mm²

Koruma derecesi:    Ön IP20

Veri Sayfası, Teknik Bilgiler: 1SCC303003C0201

Talimatlar ve Kılavuzlar:   1SCC303008M0203
