GENEL BİLGİ

Genişletilmiş Ürün Tipi:OT1250E04CP

Ürün kimliği:1SCA022872R1250

EAN:6417019338941

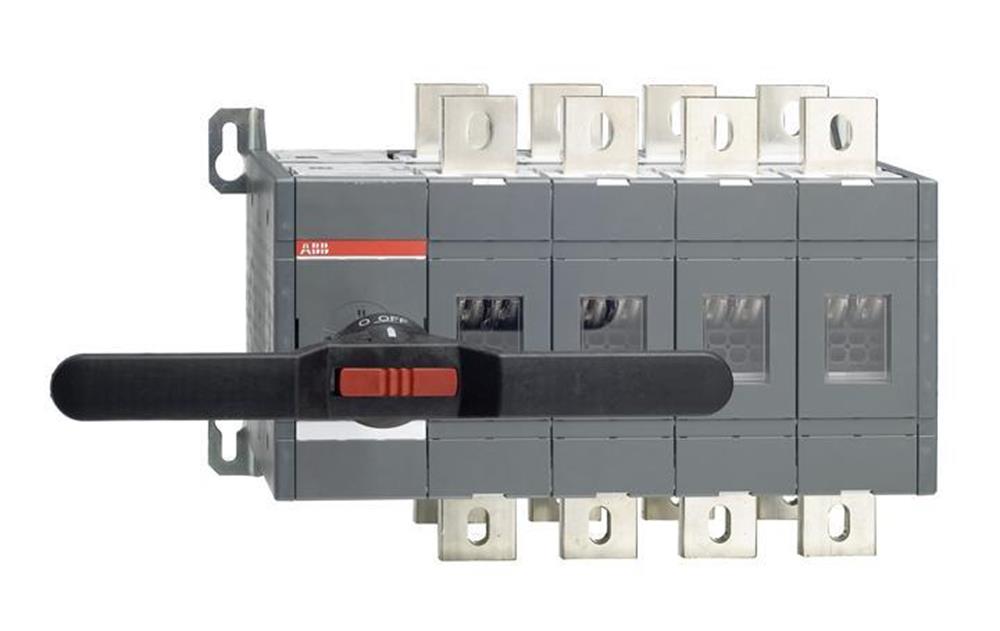

Katalog Açıklaması:OT1250E04CP DEĞİŞTİRME ANAHTARI

Uzun Açıklama:Siyah plastik IP65 I-0-II tabanca tipi tutacak (aşağıdaki tabloya bakın), kablo bağlantısı için şaft ve cıvata seti dahil. 0 konumunda asma kilitle kilitlenebilir, I ve konumlarında kapı kilidi ve asma kilitle kilitlenebilir.

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC301049M0002

Boyutlar

Ürün Net Genişliği:480 mm

Ürün Net Yüksekliği:306 mm

Ürün Net Derinliği / Uzunluğu:309 mm

Ürün Net Ağırlığı:

42.52 kg

93,74 lb

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 1250 A

(500 V) 1250 A

(690 V) 1250 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 1250 A

(500 V) 1250 A

(690 V) 1250 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 1250 A

(500 V) 1250 A

(690 V) 1250 A

Anma Çalışma Akımı AC-31B (I e ):(380 ... 415 V) 1250 A

Anma Çalışma Akımı AC-33B (I e ):(380 ... 415 V) 1250 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 710 kW

(500 V) 900 kW

(690 V) 1200 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 1250 A

Anma Darbe Dayanım Gerilimi (U imp ):12 kV

Anma Yalıtım Gerilimi (U i ):1000 V

Anma Çalışma Gerilimi:1000 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 50 kiloamper rms için

Güç kaybı:29 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahildir

Dördüncü Kutup Pozisyonu:Sağ Taraf

Dördüncü Kutup Tipi:Anahtarlı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:Anahtarın Sonundaki Mekanizma

04 (Sol Taraf)

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeri - Alttan Dışarıya, Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:4

Koruma derecesi:Ön IP20

Terminal Genişliği:50 mm

Sıkma Torku:acc. IEC 60947-1 50 ... 75 N · m

Çevresel

Çevresel Bilgi:1SCC303050D0201

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC303016D0201

Çevresel Bilgi:1SCC303050D0201

Talimatlar ve Kılavuzlar:1SCC301049M0002

RoHS Bilgileri:1SCC301149D0202

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:

339 mm

13,35 inç

Paket Seviye 1 Derinliği / Uzunluğu:

534 mm

21.02 inç

Paket Seviye 1 Yüksekliği:

338 mm

13.31 inç

Paket Seviyesi 1 Brüt Ağırlık:

44,52 kg 98,15 lb

Paket Seviye 1 EAN:6417019338941

Sınıflandırmalar

Nesne Sınıflandırma Kodu:Q

ETIM 5:EC000216 - Anahtar ayırıcı

ETIM 6:EC000216 - Anahtar ayırıcı

ETIM 7:EC000216 - Anahtar ayırıcı

WEEE Kategorisi:5. Küçük Ekipman (Dış Boyut Yok 50 cm'den Fazla)

E-Numarası (Finlandiya):3600148
