GENEL BİLGİ

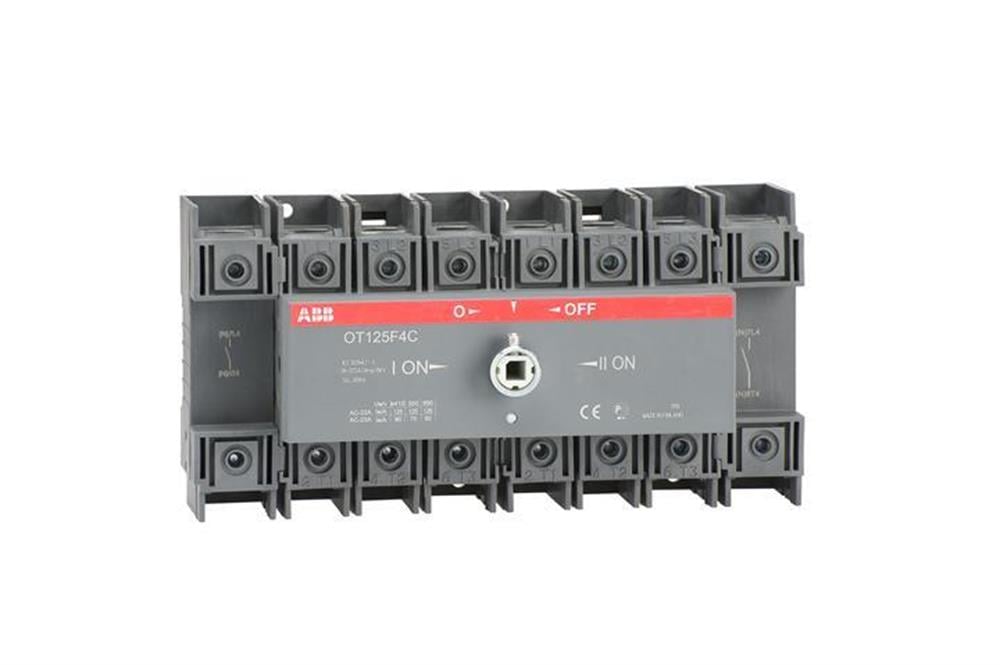

Genişletilmiş Ürün Tipi:OT125F4C

Ürün kimliği:1SCA105054R1001

EAN:6417019391847

Katalog Açıklaması:OT125F4C DEĞİŞTİRME ANAHTARI

Uzun Açıklama:OT125F4C DEĞİŞTİRME ŞALTERİ, Kol ve milin ayrıca sipariş edilmesi gerekir, Açık geçiş



Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC303008M0203

Boyutlar

Ürün Net Genişliği:193 mm

Ürün Net Yüksekliği:100 mm

Ürün Net Derinliği / Uzunluğu:86 mm

Ürün Net Ağırlığı:1,4 kg

3,09 lb

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 125 A

(500 V) 125 A

(690 V) 125 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 125 A

(500 V) 125 A

(690 V) 125 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 90 A

(500 V) 70 A

(690 V) 50 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 45 kW

(500 V) 45 kW

(690 V) 45 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 125 Bir

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 125 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):750 V

Anma Çalışma Gerilimi:750 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s 2.5 kiloamper rms için

Güç kaybı:6,3 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahil değildir

Dördüncü Kutup Pozisyonu:Sağ Taraf

Dördüncü Kutup Tipi:Anahtarlı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeri - Alttan Dışarıya, Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Standartlar:UL 98 / IEC60947-3

Montaj tipi:Taban montajı

Kutup sayısı:4

Kablo Kesiti:10 ... 70 mm²

Koruma derecesi:Ön IP20

Mekanik Dayanıklılık:6000 döngü

Teknik UL / CSA

Beygir Gücü Derecesi UL / CSA:

(UL 200 V'ye göre) 30 Hp

(UL 208 V'ye göre) 30 Hp

(UL 240 V'ye göre) 30 Hp

(UL 480 V'ye göre) 50 Hp

(UL 600 V'ye göre) 50 Hp

Amper Derecesi UL / CSA:100 A

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC303021D0201

Talimatlar ve Kılavuzlar:1SCC303008M0203

RoHS Bilgileri:1SCC301183D0201

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:102 mm

Paket Seviye 1 Derinliği / Uzunluğu:205 mm

Paket Seviye 1 Yüksekliği:103 mm

Paket Seviyesi 1 Brüt Ağırlık:1,4 kg

Paket Seviye 1 EAN:6417019391847

Sınıflandırmalar

Nesne Sınıflandırma Kodu:Q

ETIM 5:EC000216 - Anahtar ayırıcı

ETIM 6:EC000216 - Anahtar ayırıcı

ETIM 7:EC000216 - Anahtar ayırıcı

UNSPSC:39122233

WEEE Kategorisi:5. Küçük Ekipman (50 cm'den Fazla Dış Boyut Yok)

E-Numarası (Finlandiya):3601414
