GENEL BİLGİ

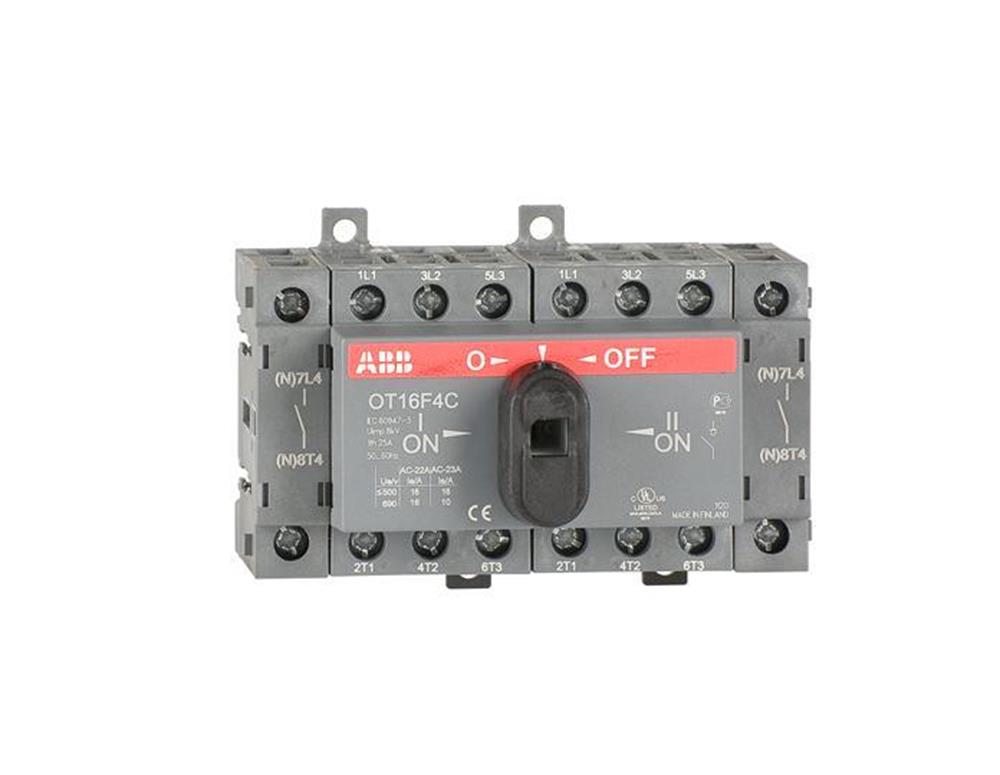

Genişletilmiş Ürün Tipi:OT16F4C

Ürün kimliği:1SCA104831R1001

EAN:6417019389752

Katalog Açıklaması:OT16F4C DEĞİŞTİRME ANAHTARI

Uzun Açıklama:Kulp ve şaft ayrıca sipariş edilmelidir

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Menşei ülke:Finlandiya (FI)

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SCC303003C0201

Talimatlar ve Kılavuzlar:1SCC301054M0001

Boyutlar

Ürün Net Genişliği:96 mm

Ürün Net Yüksekliği:68 mm

Ürün Net Derinliği / Uzunluğu:68 mm

Ürün Net Ağırlığı:0,31 kg

Teknik

Anma Çalışma Akımı AC-21A (I e ):

(380 ... 415 V) 16 A

(500 V) 16 A

(690 V) 16 A

Anma Çalışma Akımı AC-22A (I e ):

(380 ... 415 V) 16 A

(500 V) 16 A

(690 V) 16 A

Anma Çalışma Akımı AC-23A (I e ):

(380 ... 415 V) 16 A

(500 V) 16 A

(690 V) 10 A

Anma Çalışma Gücü AC-23A (P e ):

(380 ... 415 V) 7,5 kW

(500 V) 7,5 kW

(690 V) 7,5 kW

Konvansiyonel Serbest Hava Termal Akımı (I th ):q = 40 ° C 25 A

Konvansiyonel Termal Akım (I the ):Tamamen Kapalı 25 A

Anma Darbe Dayanım Gerilimi (U imp ):8 kV

Anma Yalıtım Gerilimi (U i ):750 V

Anma Çalışma Gerilimi:750 V

Kısa Süreli Anma Dayanım Akımı (I cw ):1 s için 0,5 kiloamper rms

Güç kaybı:0,3 W

Kirlilik derecesi:3

Sap Rengi:Siyah

Kulp Tipi:Kulp ve şaft dahil değildir

Dördüncü Kutup Pozisyonu:Sağ Taraf

Dördüncü Kutup Tipi:Anahtarlı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:Anahtarın Üstündeki Mekanizma

Aşamalar Arası Mesafe:Standart

Hat Terminallerinin Konumu:Yukarıdan İçeri - Alttan Dışarıya, Alttan İçeri - Üstten Dışarı

Çalışma modu:Önden işletilen

Montaj tipi:Taban montajı

Kutup sayısı:4

Kablo Kesiti:0,75 ... 10 mm²

Koruma derecesi:Ön IP20

Teknik UL / CSA

Beygir Gücü Derecesi UL / CSA:

(UL 200 V uyarınca ) 3 Hp

(UL 208 V uyarınca ) 3 Hp

 (UL 240 V uyarınca ) 5 Hp

 (UL 480 V uyarınca ) 10 Hp

 (UL 600 V uyarınca) 10 Hp

Amper Derecesi UL / CSA:16 bir

Sertifikalar ve Beyanlar (Belge Numarası)

Uygunluk Beyanı - CE:1SCC303019D0201

Talimatlar ve Kılavuzlar:1SCC301054M0001

RoHS Bilgileri:1SCC301183D0201

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:80 mm

Paket Seviye 1 Derinliği / Uzunluğu:108 mm

Paket Seviye 1 Yüksekliği:79 mm

Paket Seviyesi 1 Brüt Ağırlık:0,31 kg

Paket Seviye 1 EAN:6417019389752
