AÇIKLAMA:

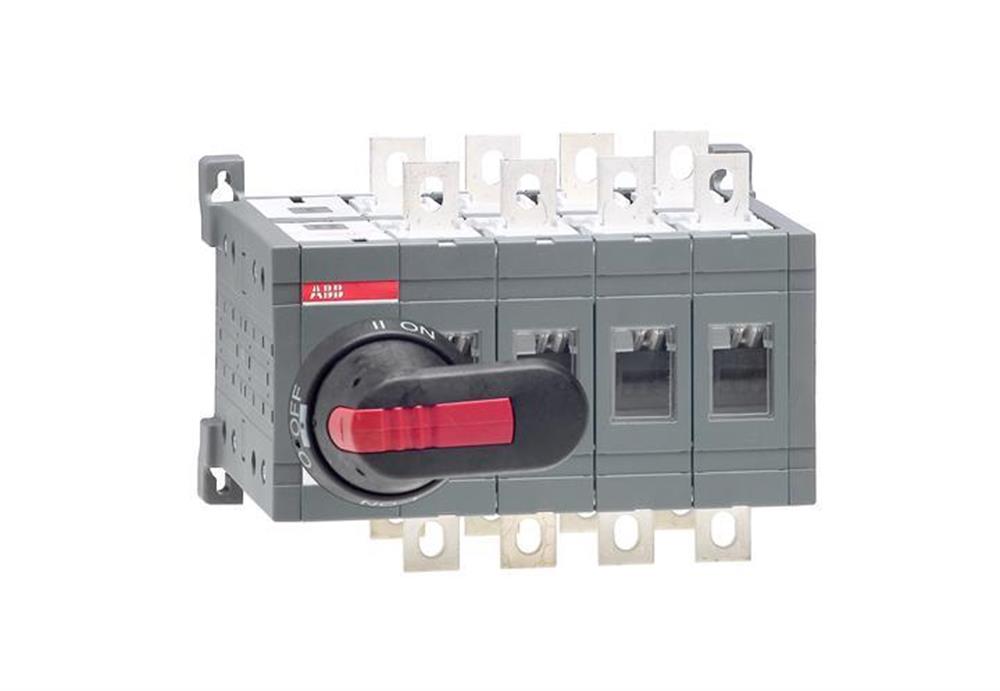

Siyah plastik IP65 I-0-II tabanca tipi sap (aşağıdaki tabloya bakın), kablo bağlantısı için mil ve cıvata seti dahil.  0 mümkündür asma kilitlenebilir, I- ve Iippozisyonlarında ve asma kilitte kapı kilidi.



Boyutlar

Ürün Net Genişliği:  205 mm

Ürün Net Yüksekliği  : 150 mm

Ürün Net Derinliği / Uzunluğu:  160 mm

Ürün Net Ağırlığı:  3,83 kg

8,44 lb

Teknik

Nominal Çalışma Akımı AC-21A (I e):

(380 ... 415 V) 250 A

(500 V) 250 A

(690 V) 250 A

Nominal Çalışma Akımı AC-22A (I e):

(380 ... 415 V) 250 A

(500 V) 250 A

(690 V) 250 A

Nominal Çalışma Akımı AC-23A (I e):

(380 ... 415 V) 250 A

(500 V) 250 A

(690 V) 250 A

Nominal Çalışma Akımı AC-31B (I e):  (380 ... 415 V) 250 A

Nominal Çalışma Akımı AC-33B (I e):  (380 ... 415 V) 250 A

Nominal Çalışma Gücü AC-23A (P e):

(380 ... 415 V) 140 kW

(500 V) 170 kW

(690 V) 250 kW

Geleneksel Serbest Hava Termal Akımı (  q  ):  q = 40 ° C 250 A

Konvansiyonel Termal Akım (I):  Tamamen Kapalı 250 A

Nominal Darbe Dayanım Gerilimi (U imp):  12 kV

Anma Yalıtım Gerilimi (U i):  1000 V

Nominal Çalışma Gerilimi:  1000 V

Anma Kısa Süreli Dayanım Akımı:  1 s 8 kiloamper rms için

Güç kaybı:  6,5 W

Kirlilik derecesi:  3

Sap Rengi:  Siyah

Kulp Tipi:  Kulp ve şaft dahil

Dördüncü Kutup Konumu:  Sağ Taraf

Dördüncü Kutup Tipi:  Anahtarlamalı - Eşzamanlı İşlev

Anahtarlar Çalışma Mekanizması:  Anahtarın Sonundaki Mekanizma

04 (Sol Taraf)

Aşamalar Arası Mesafe:  Standart

Hat Terminallerinin Konumu:  Üst Giriş - Alt Çıkış, Alt Giriş - Üst Çıkış

Çalışma modu:  Önden kumandalı

Montaj tipi:  Taban montajı

Kutup sayısı  : 4

Koruma derecesi:  Ön IP20

Terminal Genişliği:  20 mm

Sıkma Torku:  acc.  IEC 60947-1 15 ... 22 N · m





Veri Sayfası, Teknik Bilgiler:   1SCC303003C0201

Talimatlar ve Kılavuzlar: 1SCC301040M0002
